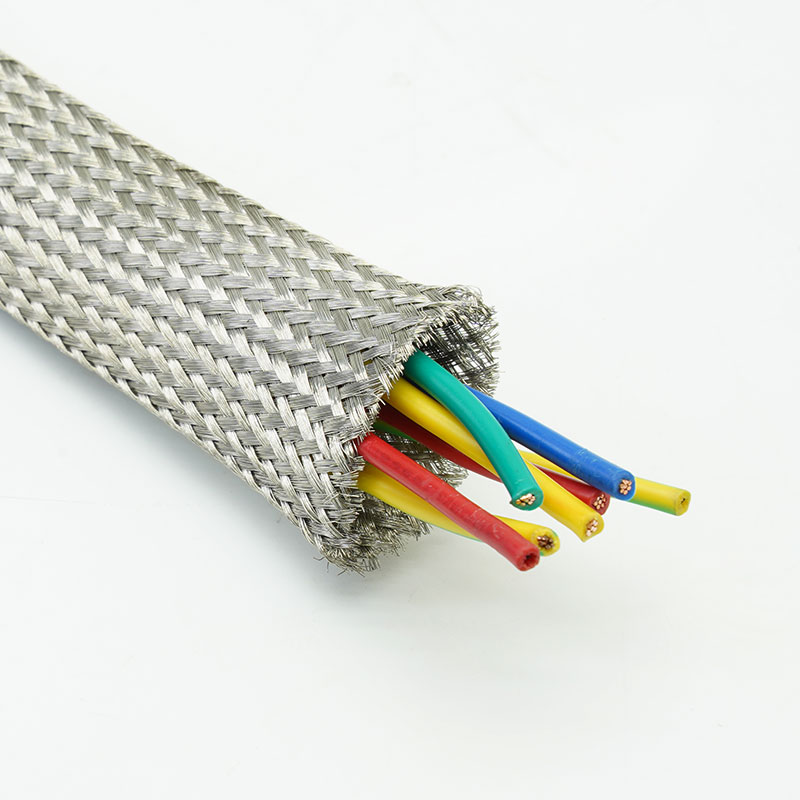

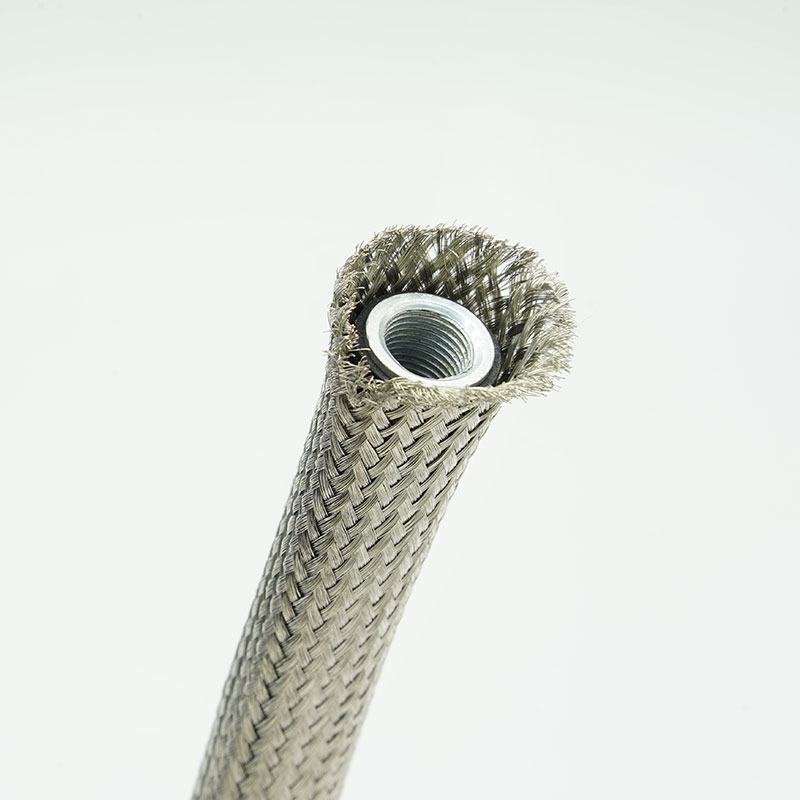

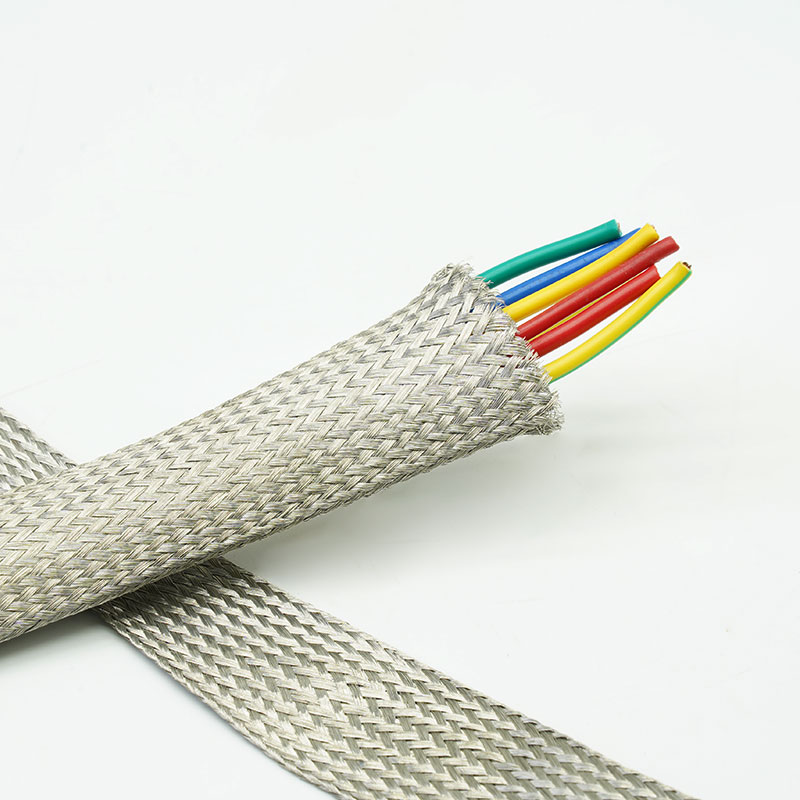

لماذا تختار غلاف MBS-TC النحاسي المضفر المطلي بالقصدير؟
• التحكم في التداخل الكهرومغناطيسي
يساعد الغلاف الموصل على تقليل التداخل الإشعاعي الداخل إلى أو الخارج من مجموعة الكابلات عند تأريضها وإنهائها بشكل صحيح.
• أنشئ مسار تأريض منخفض المقاومة
يدعم الجديل المعدني عملية ربط الحماية بين أقسام الكابلات والموصلات والعلب المؤرضة.
• حماية النحاس في البيئات القاسية
توفر طبقة القصدير مقاومة أفضل للأكسدة السطحية مقارنة بالنحاس العاري وتدعم إنهاءً موثوقًا به.
• مسارات كابلات الحماية غير المنتظمة
تتكيف الجديلة القابلة للتمدد مع الانحناءات وتغيرات القطر بسهولة أكبر من الأنابيب المعدنية الصلبة.
1. بناء سلك نحاسي مطلي بالقصدير
يجمع بين موصلية النحاس وسطح مطلي بالقصدير لحمايته.

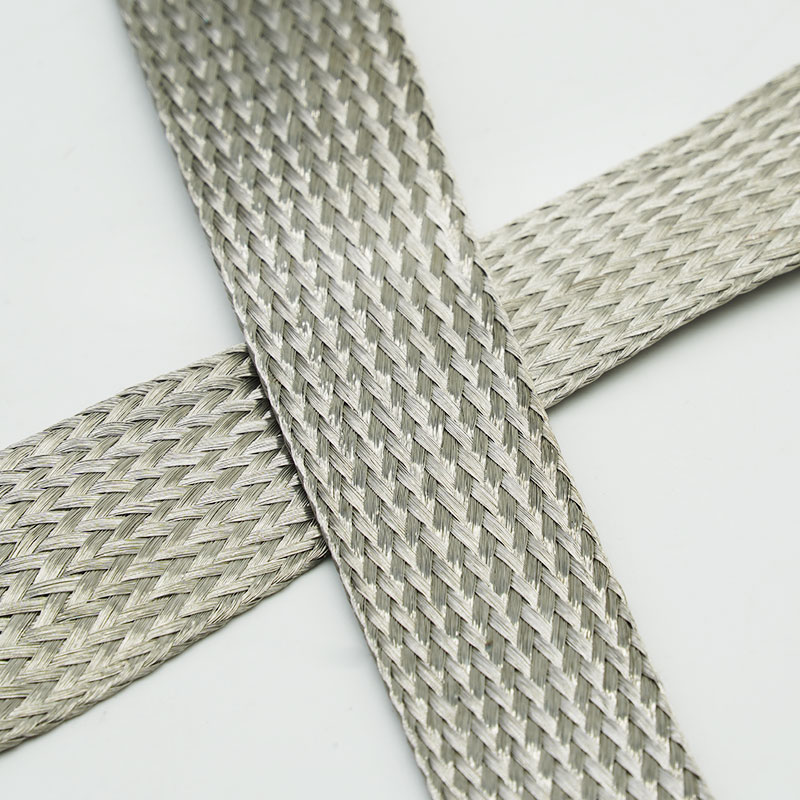

2. هيكل مضفر قابل للتمدد
يناسب نطاقًا محددًا من أقطار الكابلات والأسلاك.
3. طبقة الحماية من التداخل الكهرومغناطيسي والتداخل الراديوي
يوفر تغطية موصلة لتصميمات التحكم في التداخل.
4. أداء توجيه مرن
يتوافق مع الانحناءات والفروع والأشكال غير المنتظمة للأحزمة.
5. قدرة التأريض والربط
يدعم التوصيل الموصل للأغطية الخلفية أو المشابك أو الهياكل المؤرضة.
6. سطح إنهاء قابل للحام
تسهل عملية طلاء القصدير عمليات اللحام والتوصيل الشائعة.
7. تصميمات الضفائر المخصصة
يمكن مراجعة قطر السلك وتغطيته وحجمه وطوله وتغليفه لمشاريع تصنيع المعدات الأصلية.
| مادة | سلك نحاسي مطلي بالقصدير |
| بناء | جديلة معدنية قابلة للتمدد |
| تغطية واقية | تغطية الضفائر الخاصة بالمشروع |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +150 درجة مئوية |
| نقطة الانصهار | 1084±5 درجة مئوية |
| فعالية الحماية | ≥75 ديسيبل (30 ميجاهرتز - 3 جيجاهرتز) لكل GB/T 30142-2013. |
| اللون القياسي | النحاس المطلي بالقصدير |
| وثائق الامتثال | RoHS، REACH |
| أداة القطع | مقص |
تحديد
رقم القطعة | العرض المسطح (W) | نطاق موسع (مم) | التعبئة والتغليف طول (م/بكرة) |
بوصة | mm | مين.(1) | الحد الأقصى (O) |
MBS-TC-003-TC | 1/8 بوصة | 3±1 | 1 | 4 | 250 |
MBS-TC-006-TC | 1/4 بوصة | 6±1 | 5 | 8 | 200 |
MBS-TC-008-TC | 5/16 بوصة | 8±2 | 6 | 12 | 200 |
MBS-TC-010-TC | 3/8 بوصة | 10±2 | 7 | 17 | 150 |
MBS-TC-012-TC | نصف بوصة | 12±2 | 8 | 20 | 100 |
MBS-TC-016-TC | 5/8 بوصة | 16±2 | 10 | 23 | 100 |
MBS-TC-020-TC | 3/4 بوصة | 20±2 | 13 | 26 | 50 |
| 1” | 25±2 | 18 | 33 | 50 |
| 1-1/4 بوصة | 32±2 | 20 | 50 | 50 |
| 1-1/2 بوصة | 38±2 | 30 | 60 | 50 |
| 1-3/4 بوصة | 45±2 | 35 | 75 | 25 |
| 2” | 50±2 | 40 | 80 | 25 |
● ملاحظة: يشير النطاق الموسع إلى القدرة الهندسية، وليس إلى نقطة التشغيل المستمرة المفضلة. يؤدي اختيار نطاق توسع قريب من الحد الأقصى إلى زيادة فتحات الجدائل، وتقليل تغطية السطح، وتقصير طول التركيب.
التطبيقات النموذجية
كابلات التحكم والأتمتة الصناعية
يقلل من التداخل حول محركات الأقراص وأجهزة الاستشعار وإشارات التحكم مع دعم ربط الغلاف.
أنظمة السيارات والمركبات الكهربائية الكهربائية
يضيف حماية مرنة حول أسلاك الإشارة والاتصالات والأسلاك المساعدة ذات الجهد المنخفض بالقرب من مصادر الضوضاء الكهربائية.
الروبوتات وأنظمة المؤازرة
يحمي كابلات التغذية الراجعة والتحكم الموجهة بالقرب من المحركات والمحركات الكهربائية ومعدات التبديل.
معدات الاتصالات والبيانات
يساعد في التحكم في الضوضاء المشعة على الوصلات البينية التي تتطلب استمرارية الدرع الموصل.
أشرطة التأريض ومجموعات الربط
يوفر جديلة موصلة مرنة لوصلات التأريض المخصصة وتوصيلات العلبة.
حدد نطاق قطر الكابل، وتغطية الجديلة المطلوبة، ونطاق التردد، وأداء الحماية المستهدف على مستوى النظام. حدد أيضًا ظروف الانحناء والثني، ومتطلبات التيار أو التوصيل، والبيئة، وطريقة التوصيل، وشكل الموصل. تعتمد نتائج الحماية على التجميع الكامل، وخاصة التغطية، والوصلات، والتأريض، والتوصيل بزاوية 360 درجة؛ فالغلاف وحده لا يحدد أداء التوافق الكهرومغناطيسي النهائي.
التخصيص متاح
القطر الاسمي والتمدد - تم تحديد الحجم وفقًا للكابل والموصل ومتطلبات التغطية الفعلية المثبتة.
يمكن تقييم بنية الأسلاك والجدائل - قطر السلك وعدد الحامل وكثافة الجدائل.
الأطوال النهائية - تتوفر القطع المقطوعة أو التجميعات المصنعة بعد مراجعة الرسم.
دعم الإنهاء والتغليف - قد تشمل الخيارات التجعيد واللحام والملصقات والبكرات والمجموعات والتغليف الأصلي.
قد تتوفر بيانات اعتماد المواد، مثل RoHS وREACH، للتصميم المعتمد. يجب أن تستند فعالية الحماية، ومقاومة التيار المستمر، وسعة التيار، ومقاومة التآكل، وحدود درجة الحرارة إلى طرق اختبار متفق عليها والتكوين المُورّد بدقة. يجب التحقق من الامتثال النهائي لمعايير التوافق الكهرومغناطيسي على مجموعة كابلات العميل أو معداته.
مراقبة هوية المواد - يتم فحص سلك النحاس والسطح المطلي بالقصدير وفقًا للمواصفات المعتمدة.
فحص بنية الجديلة - تتم مراقبة حالة الأسلاك، والوصلات، واتساق التغطية، والخيوط المكسورة.
التحقق من الأبعاد - يتم فحص الحجم الاسمي والتمدد والطول النهائي.
الفحوصات الكهربائية وفحوصات الفصل - يمكن الاتفاق على اختبار المقاومة أو الاستمرارية، يليه التحقق من الملصق والتعبئة.
01. كيف ينبغي تأريض الغلاف؟
استخدم طرفية ذات مقاومة منخفضة مناسبة لنطاق التردد، ويفضل أن تكون ذات اتصال محيطي بالموصل أو الغلاف.
02. هل للكم قيمة فعالية حماية ثابتة؟
ليس بشكل عام. يتغير الأداء باختلاف تغطية الجديلة، والقطر المُركّب، والتردد، وجودة التوصيل.
03.لماذا نستخدم النحاس المطلي بالقصدير بدلاً من النحاس الخام؟
تعمل عملية طلاء القصدير على تحسين مقاومة الأكسدة السطحية وقابلية اللحام مع الحفاظ على الموصلية القائمة على النحاس.
يرجى إرسال نطاق قطر الكابل، ونطاق التغطية المستهدفة، ونطاق التردد، وطريقة التأريض، والبيئة، والطول النهائي، والكمية السنوية. ستقوم شركة MJ FLEX بمراجعة تصميم الحماية وتقديم عينة أو عرض سعر.
