لماذا تختار HPS-NY-S-T10؟
•قم بتمديد فترات الصيانة عند نقاط الاحتكاك المعروفة

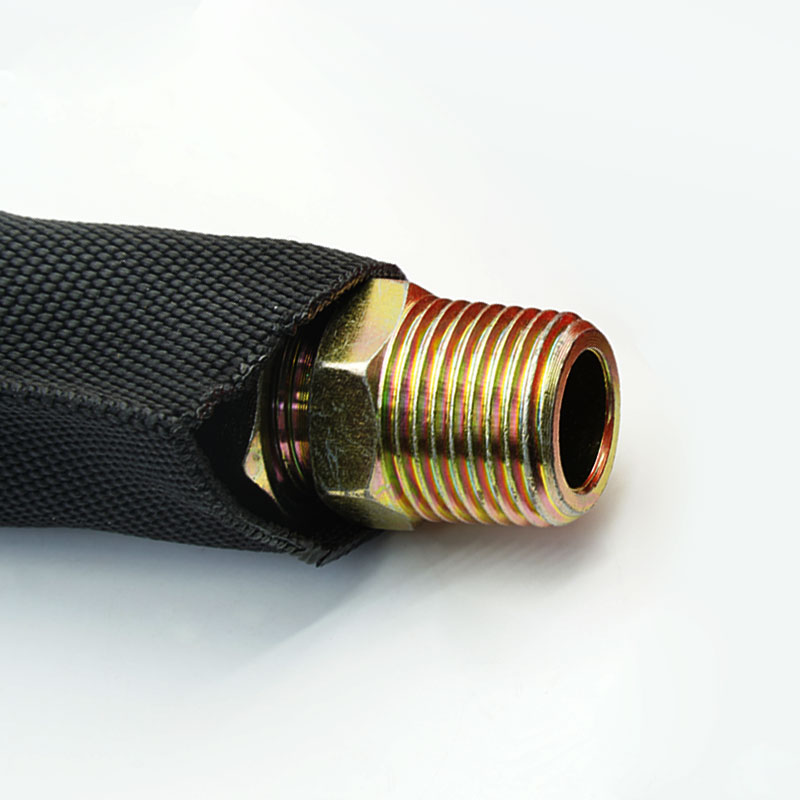

يتحمل الغلاف الاحتكاك السطحي الروتيني الذي كان من شأنه أن يؤثر مباشرة على غطاء الخرطوم الهيدروليكي.
•أضف طبقة نسيجية أكثر سمكًا مقاومة للتآكل
يوفر الجدار الاسمي بسمك 1.0 مم مادة إضافية بين الخرطوم والهيكل المعدني المحيط به لحماية المعدات بشكل عام.
•تثبيت المسارات التي تتحرك أثناء التشغيل
إن تجميع الخراطيم المتجاورة في حزمة محددة يحد من التلامس العشوائي أثناء تشغيل الأسطوانات أو الأذرع أو أنظمة التوجيه.
1.سمك الجدار الاسمي 1.0 مم
يوفر طبقة نسيجية واقية أكثر سمكًا للمسارات التي تتعرض لاحتكاك ميكانيكي متكرر.

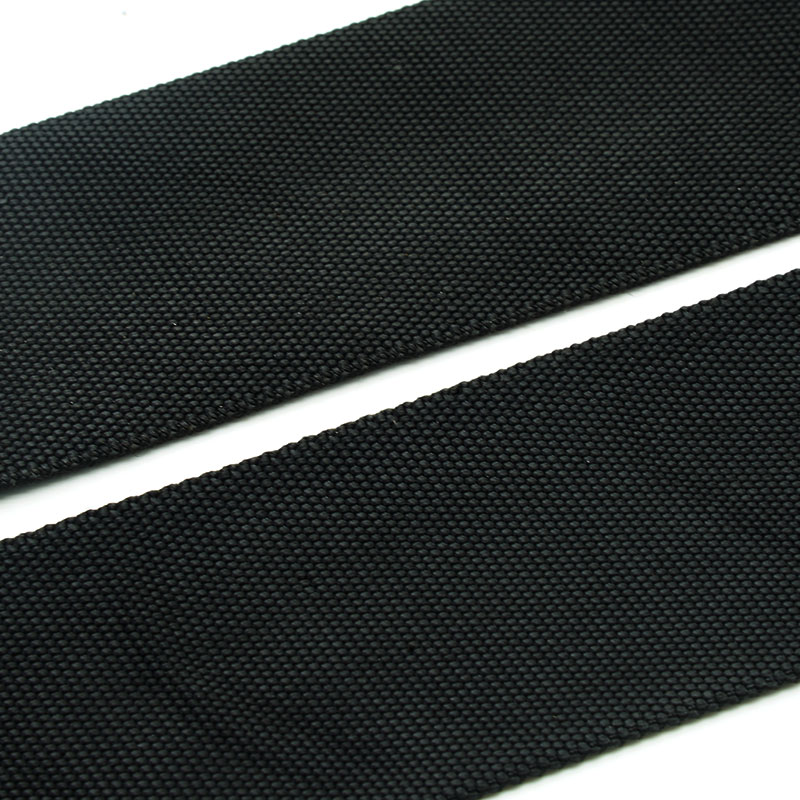

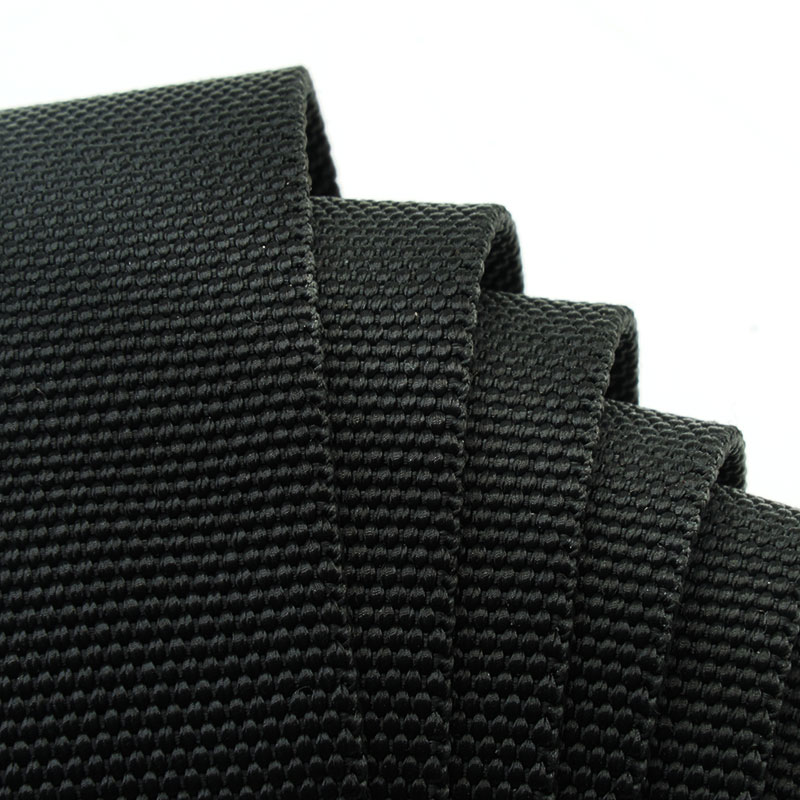

2.خيوط نايلون متينة
يوفر سطحًا خارجيًا مرنًا مناسبًا لحركة الآلة العادية وعمليات التركيب.

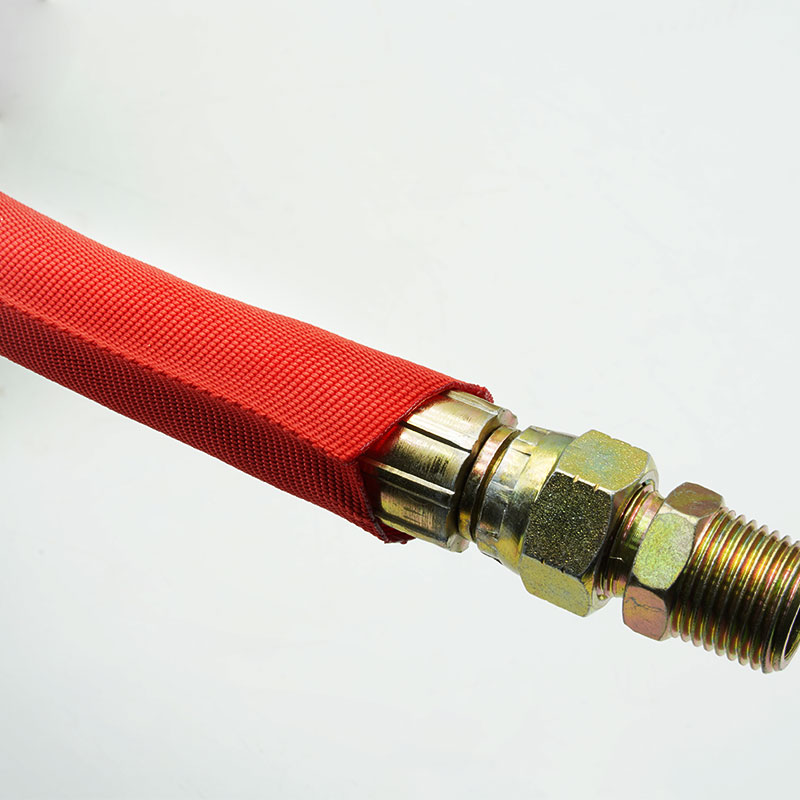

3. تغطية كاملة للمحيط
يحيط بالخرطوم أو الحزمة بحيث لا تقتصر الحماية على سطح تلامس مرئي واحد.
4. تصميم أنبوبي قابل للتشكيل
يتبع الانحناءات ويغير اتجاهات المسار عند اختيار قطر الغلاف بشكل صحيح.
5. تقييد الحزمة
يحافظ على تماسك خطوط الهيدروليك المتوافقة ويقلل من الحركة غير المحكمة بين الخراطيم المتجاورة.
6.خيارات جاهزة للإنتاج

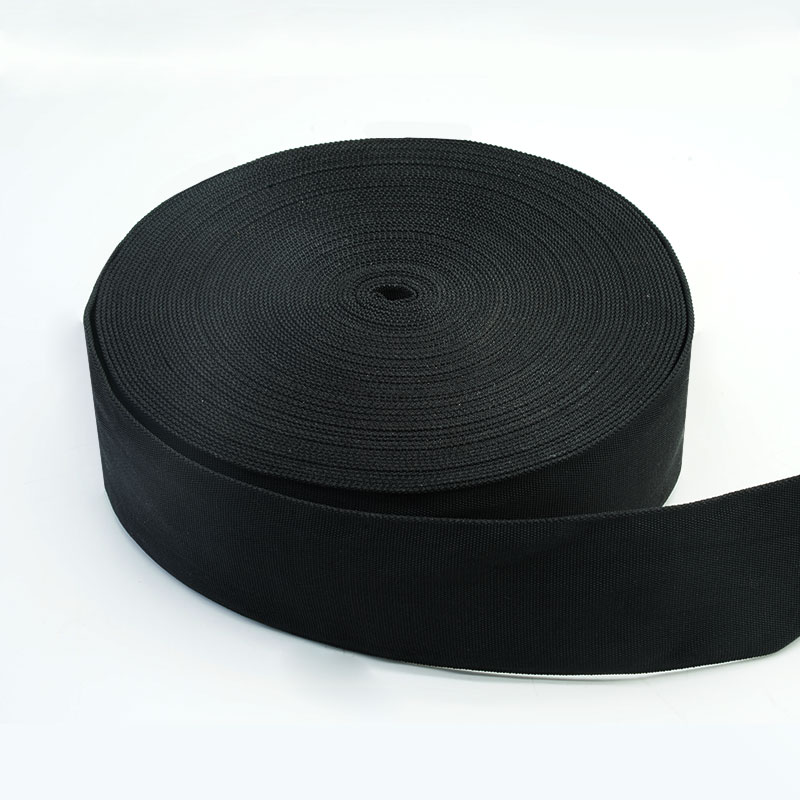

يمكن توريدها على شكل لفائف أو تحضيرها كقطع متكررة مع تحديد الهوية والتغليف المتفق عليهما.
| مادة | خيوط النايلون المتعددة |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 220±10 درجة مئوية |
| قابلية الاشتعال | FMVSS 302 |
| إدارة السلامة والصحة المهنية في المناجم امتثال | راجع MSHA IC293/01 |
| التفجير Rالمقاومة | راجع المواصفة القياسية الدولية ISO 3457 |
| مقاومة التآكل | راجع المواصفة القياسية الدولية ISO 6945 |
| مضاد للتسرب | متوافق مع معيار SAE J343 |
| مقاوم للأشعة فوق البنفسجية | متوافق مع المواصفة القياسية البريطانية BS EN13758-1 |
| اللون القياسي | أسود |
| أداة القطع | سكين ساخن |
تحديد
رقم القطعة | بطاقة تعريف (مم) | عرض مسطح (مم) | حائط سماكة (مم) | التعبئة والتغليف طول (م/بكرة) |
| HPS-NY-S-010-BK-T10 | 10 | 20 | 1.0±0.1 | 50 |
| HPS-NY-S-014-BK-T10 | 14 | 25 | 1.0±0.1 | 50 |
| HPS-NY-S-017-BK-T10 | 17 | 30 | 1.0±0.1 | 50 |
| HPS-NY-S-020-BK-T10 | 20 | 35 | 1.0±0.1 | 50 |
| HPS-NY-S-023-BK-T10 | 23 | 39 | 1.0±0.1 | 50 |
| HPS-NY-S-025-BK-T10 | 25 | 42 | 1.0±0.1 | 50 |
| HPS-NY-S-027-BK-T10 | 27 | 46 | 1.0±0.1 | 50 |
| HPS-NY-S-031-BK-T10 | 31 | 52 | 1.0±0.1 | 50 |
| HPS-NY-S-033-BK-T10 | 33 | 55 | 1.0±0.1 | 50 |
| HPS-NY-S-036-BK-T10 | 36 | 60 | 1.0±0.1 | 50 |
| HPS-NY-S-040-BK-T10 | 40 | 66 | 1.0±0.1 | 50 |
HPS-NY-S-044-BK-T10
| 44 | 72 | 1.0±0.1 | 50 |
| HPS-NY-S-047-BK-T10 | 47 | 77 | 1.0±0.1 | 50 |
| HPS-NY-S-050-BK-T10 | 50 | 80 | 1.0±0.1 | 50 |
| HPS-NY-S-053-BK-T10 | 53 | 86 | 1.0±0.1 | 50 |
HPS-NY-S-056-BK-T10
| 56 | 91 | 1.0±0.1 | 50 |
HPS-NY-S-060-BK-T10
| 60 | 97 | 1.0±0.1 | 50 |
HPS-NY-S-062-BK-T10
| 62 | 100 | 1.0±0.1 | 50 |
HPS-NY-S-066-BK-T10
| 66 | 107 | 1.0±0.1 | 50 |
HPS-NY-S-073-BK-T10
| 73 | 118 | 1.0±0.1 | 50 |
HPS-NY-S-078-BK-T10
| 78 | 126 | 1.0±0.1 | 50 |
HPS-NY-S-085-BK-T10
| 85 | 137 | 1.0±0.1 | 50 |
HPS-NY-S-090-BK-T10
| 90 | 145 | 1.0±0.1 | 50 |
HPS-NY-S-093-BK-T10
| 93 | 149 | 1.0±0.1 | 50 |
HPS-NY-S-102-BK-T10
| 102 | 165 | 1.0±0.1 | 50 |
HPS-NY-S-106-BK-T10
| 106 | 170 | 1.0±0.1 | 50 |
HPS-NY-S-112-BK-T10
| 112 | 179 | 1.0±0.1 | 50 |
HPS-NY-S-127-BK-T10
| 127 | 206 | 1.0±0.1 | 50 |
التطبيقات النموذجية
الحفارات والرافعات ومعدات الوصول
يعالج الاحتكاك في الأماكن التي تمر فيها الخراطيم على طول الأذرع والرافعات والهياكل المفصلية.
الرافعات الشوكية والرافعات وآلات مناولة المواد
يقلل من التلامس المباشر حول الصواري والبكرات والموجهات والممرات الهيدروليكية المزدحمة.
معدات الزراعة والغابات
يحمي أغطية الخراطيم من الاحتكاك الناتج عن الاهتزازات بالقرب من الإطارات والأدوات والوصلات المتحركة.
المكابس الهيدروليكية وآلات المصانع
ينظم خطوط إنتاج متعددة ويحميها من الأقواس والواقيات ومكونات الآلات القريبة.
قِس القطر الخارجي الأقصى للخرطوم المفرد أو حزمة الخراطيم كاملةً، بما في ذلك الوصلات والمشابك والوصلات الموضعية. اختر غلافًا يُركّب دون تمدد مفرط، مع الحفاظ على قربه الكافي لتجنب التشابك أو الحركة غير المنضبطة. راجع نصف قطر الانحناء، وتردد الانثناء، ونقاط الاحتكاك، ودرجة الحرارة، والسوائل الهيدروليكية، والتعرض للعوامل الجوية، وطريقة تثبيت كل طرف. في حال تطلب الأمر احتواء الرذاذ المتناثر، أو منع الانفجار، أو توفير الحماية للأفراد، قدّم طريقة الاختبار المناسبة وظروف النظام؛ إذ لا يكفي سُمك الغلاف وحده لتحديد هذه القدرات.
التخصيص متاح
• القطر وملاءمة الحزمة - اختر أحجام الأكمام المناسبة بناءً على القطر الخارجي للخراطيم الفردية أو حزم الخراطيم المتعددة.
• أطوال القطع والتفاوتات - أطوال قطع مخصصة وتحكم في التفاوتات لتلبية متطلبات مناطق الآلات المحددة أو مجموعات الخراطيم أو محطات التجميع.
• اللون والهوية - اللون الأسود هو اللون القياسي؛ ويمكن تقييم الملصقات المطبوعة أو خيارات التعريف الأخرى عند الطلب.
• التغليف - متوفر على شكل لفائف، وأكياس، ومجموعات، وعلب كرتون مخصصة حسب الطلب.
• التحقق من الغزل الوارد - يتم التحقق من هوية المواد ومتطلبات الشراء المتفق عليها قبل الإنتاج.
• فحص الجدران والإنشاءات - يتم قياس السماكة الاسمية وبنية النسيج وفقًا لخطة الفحص المعتمدة.
•مراجعة المقاس والملاءمة - تتم مقارنة القطر النهائي وملاءمة العينة مع أبعاد الخرطوم أو الحزمة المؤكدة.
•فحص جودة العمل - يتم فحص الكم بحثًا عن تلف الخيوط، والتلوث، وعدم انتظام التغطية، والفتحات غير المقبولة.
•مطابقة الطلب - يتم التحقق من الطول والعلامات والتشطيب النهائي والكمية والتعبئة والتغليف مقابل الطلب الصادر.
01. ما هو الفرق الرئيسي بين الإصدارين 1.0 مم و 0.8 مم؟
يوفر الخيار بسماكة 1.0 مم جدارًا نسيجيًا أكثر متانة للمسارات التي تتطلب تغطية خارجية أكبر. مع ذلك، ينبغي مراعاة المساحة المتاحة، والحركة، ونقطة الاحتكاك الفعلية عند الاختيار النهائي.
02. هل يجب عليّ تحديد حجم الجلبة بناءً على فتحة خرطوم الزيت الهيدروليكي؟
لا. استخدم القطر الخارجي المقاس للخرطوم أو الحزمة الكاملة، بما في ذلك أكبر نقطة انتقال يجب أن يمر فوقها الغلاف.
03.هل يمكن استخدام HPS-NY-S-T10 في مسارات الخراطيم المتحركة؟
يمكن أخذ ذلك في الاعتبار عند تغيير المسارات عند مراجعة القطر ونصف قطر الانحناء وتردد الانحناء والتثبيت وأسطح التلامس معًا.
04. ما هي المعلومات المطلوبة لطلب مخصص؟
يرجى توفير أبعاد الخراطيم والوصلات، ومسار الحركة، ونقاط التلامس، والبيئة، والطول، ومعالجة الأطراف، ووضع العلامات، والتعبئة، والكمية السنوية.
أرسل القطر الخارجي للخرطوم أو الحزمة، وظروف مساره، ونقاط التآكل، ودرجة الحرارة، ومستوى تعرضه للسوائل، والطول النهائي، وكمية الطلب. ستقوم شركة MJ FLEX بمراجعة المقاسات وترتيب عينة أو عرض سعر من نوع HPS-NY-S-T10.
