لماذا تختار غلاف الإغلاق الذاتي STW-PET-FR-VW-1؟
1. استيفاء متطلبات VW-1
يوفر المنتج خيارًا محددًا ومختبرًا بوضوح بدلاً من وصف غير محدد لمقاومة اللهب.
2. لفّ مجموعات الكابلات ذات النهايات المغلقة
يتم تركيب الغلاف بعد أن تكون الموصلات والفروع موجودة بالفعل.
3. تحسين إمكانية الوصول إلى الخدمة
يمكن للفنيين إعادة فتح الغلاف دون إتلافه أو استبداله.
4. الجمع بين مقاومة اللهب والحماية من التآكل
تعالج هذه البنية الاحتكاك الروتيني مع دعم اختبار اللهب المحدد.
1. أداء اللهب VW-1
تم اختيار التصميم المرجعي وفقًا لمتطلبات اللهب الرأسي المحددة.

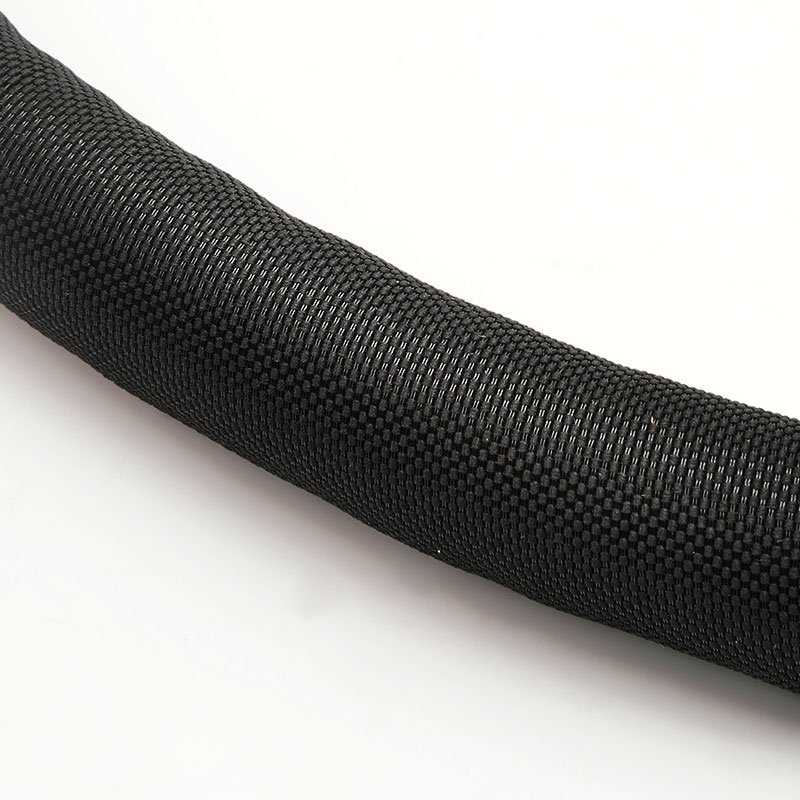

2. غلاف منسوج ذاتي الإغلاق
يفتح للتثبيت ويعود حول حزمة الكابلات.
3. نسيج بوليستر مقاوم للهب
يوفر حماية مرنة لأسلاك المعدات.

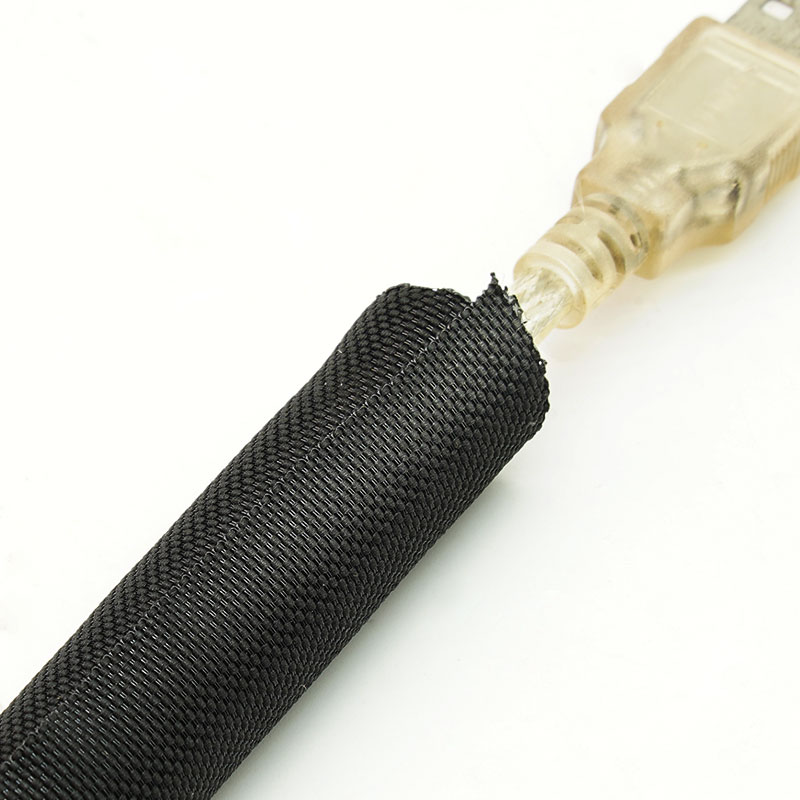

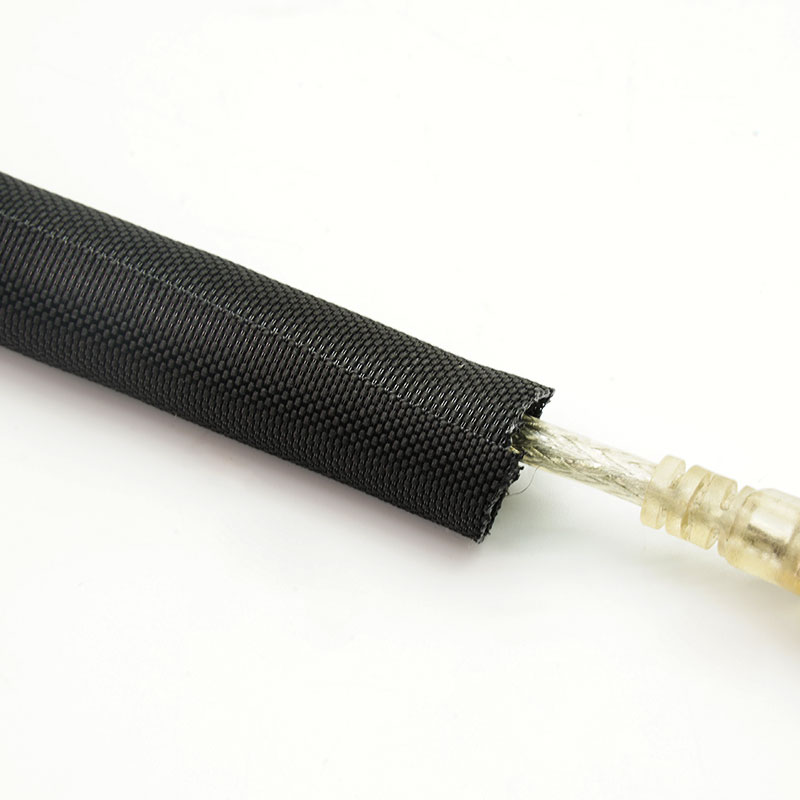

4. تركيب التحديث الجانبي
يتجنب إزالة الموصل أثناء التجميع أو الإصلاح.
5. طبقة تلامس مقاومة للتآكل
يساعد على تقليل احتكاك الغلاف بالإطارات والهياكل.
6. سهولة الوصول إلى الفروع
يدعم مخارج الكابلات والإضافات والتفتيش.
7. دعم وثائق الامتثال
يمكن مراجعة التقارير ذات الصلة بالبناء المطلوب.
| مادة | FR PET حيدة + 900D خيوط متعددة |
| بناء | غلاف ذاتي الإغلاق |
| تداخل | ≥35% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +150 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | VW-1 |
| اللون القياسي | أسود |
| شهادة | RoHS، REACH، خالٍ من الهالوجين |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | شفرة أو سكين ساخن |
تحديد
رقم القطعة | الحجم الاسمي (مم) | عرض الانتشار
(مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
STW-PET-003-BK-FR-VW-1 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-VW-1 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-VW-1 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-VW-1 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-VW-1 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-VW-1 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-VW-1 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-VW-1 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● ملاحظة: اختر الحجم وفقًا لقطر الحزمة الفعلي وتأكد من وجود تداخل بنسبة 35% على الأقل بعد التركيب.
التطبيقات النموذجية
أنظمة التحكم الصناعية
يقوم بتنظيم الأسلاك الموصولة في الخزائن مع مراعاة متطلبات VW-1.
معدات الأتمتة
يحمي أسلاك الاستشعار والتحكم حول الإطارات والوحدات.
الأجهزة الكهربائية
يغلف حزم الكابلات الداخلية التي تتطلب تغطية مقاومة للهب قابلة للاستخدام.
معدات الطاقة والشحن
يحمي الأسلاك المساعدة داخل الحاويات الخاضعة لتقييم على مستوى النظام.
معدات الاختبار الإلكترونية
يحتوي على مجموعات كابلات يتم صيانتها بشكل متكرر بدون إغلاق دائم.
تأكد من أن VW-1 هو متطلبات العميل أو المعدات الفعلية. حدد الحد الأدنى والحد الأقصى لقطر الحزمة، ونوع الموصل، وشكل الفرع، ودرجة الحرارة، والوثائق المطلوبة. اختر تصميمًا آخر إذا كان المشروع يتطلب UL 94 V-0 أو EN 45545-2 أو اختبارًا خاصًا بالسيارات.
التخصيص متاح
• الحجم الاسمي والتداخل - تم اختيارها لضمان إغلاق مستقر عبر نطاق الحزمة.
• توريد قطع حسب الطول - تجهيز القطع للتجميع المتكرر.
• الملصقات وإمكانية التتبع - مراجع خاصة بالأجزاء والدفعات والامتثال.
• تغليف خاص - أطوال اللفائف، والمجموعات، والكرتونات الأصلية.
ينطبق معيار الأداء VW-1 على التركيبة المختبرة المشار إليها، ولا يشمل اعتماد حزمة الكابلات الكاملة أو المعدات الطرفية. لا يُعدّ معيار VW-1 مكافئًا لمعيار UL 94 V-0 أو EN 45545-2. يمكن تقديم بيانات المواد ذات الصلة للطلب المؤكد.
• خيوط مقاومة للحريق معتمدة - يتم التحقق من هوية المادة مقابل مواصفات الإنتاج.
• أداء يغلق ذاتيًا - يتم التحقق من التداخل والإغلاق على أقطار محددة.
• فحص جودة النسيج - يتم فحص الحواف والتغطية والخيوط المقطوعة والتلوث.
• إطلاق الشحنة - يتم التحقق من الطول والملصقات والكمية والمستندات المطلوبة.
01. هل يمكن استخدام VW-1 و V-0 بشكل متبادل؟
لا. استخدم تصنيف الاختبار المذكور في مواصفات العميل.
02. هل يمكن إعادة فتح الغلاف؟
نعم. إنه مصمم لتسهيل الوصول إلى الخدمات وتغيير الكابلات.
03.هل يتوافق مع الموصلات؟
يتم تركيبه من الجانب، لذلك لا يحتاج إلى المرور فوق الموصل.
04. هل يمكن توفيره على شكل قطع؟
نعم، يخضع ذلك لتفاوت الطول، والتشطيب النهائي، ومراجعة الحد الأدنى لكمية الطلب.
أرسل نطاق الحزمة، وبيئة التركيب، والمعيار المطلوب، وطول القطع والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينة أو عرض سعر.
