• موصلات شفافة كبيرة الحجم
تساعد قدرة المرور الموسعة الغلاف على المرور عبر المقابس والوصلات التي قد لا تستوعبها الجديلة القابلة للتمدد العادية.
• حماية التجميعات المجهزة مسبقًا
يمكن إكمال عملية التثبيت بعد تركيب الموصلات، مما يقلل الحاجة إلى إزالة الدبابيس أو إعادة توصيلها أو إعادة بناء الأسلاك.

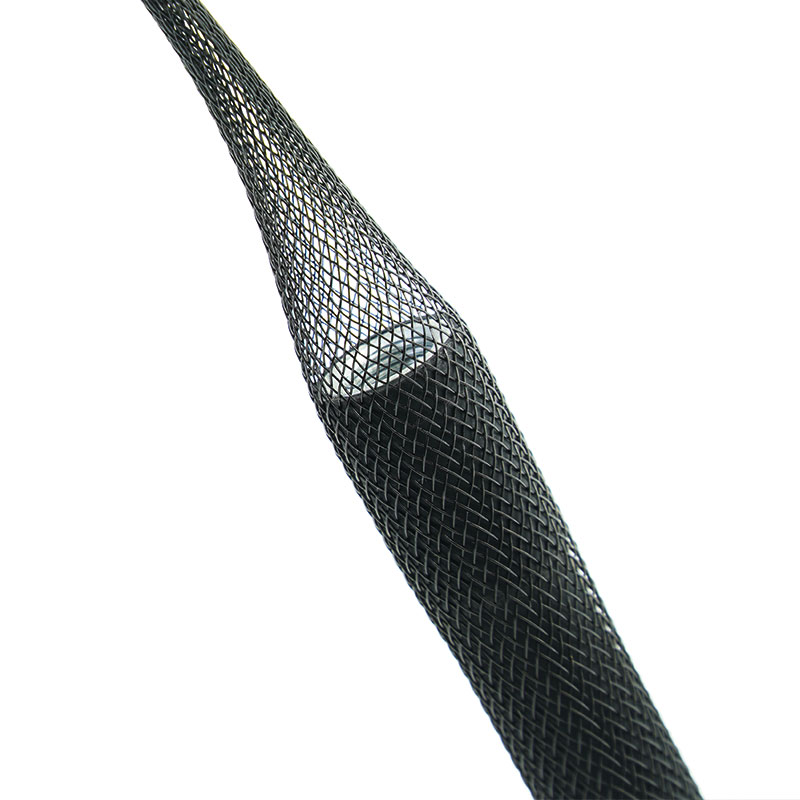

• التعامل مع تغيرات القطر المفاجئة
تتكيف هندسة الجديلة المفتوحة مع أغطية الموصلات الخلفية والوصلات والزيادات المحلية الأخرى في حجم التجميع.
• تقليل تعقيد حجم الحزم المتغيرة
يمكن لتصميم OverExpand المختار بعناية أن يغطي نطاق تجميع أوسع، مما قد يبسط مخزون الأكمام وتخطيط التركيب.
1. توسيع ممر العبور المحسن
ينفتح الغلاف على نطاق واسع لتسهيل التعامل مع الموصلات والمقابس والمكونات الأخرى الكبيرة.

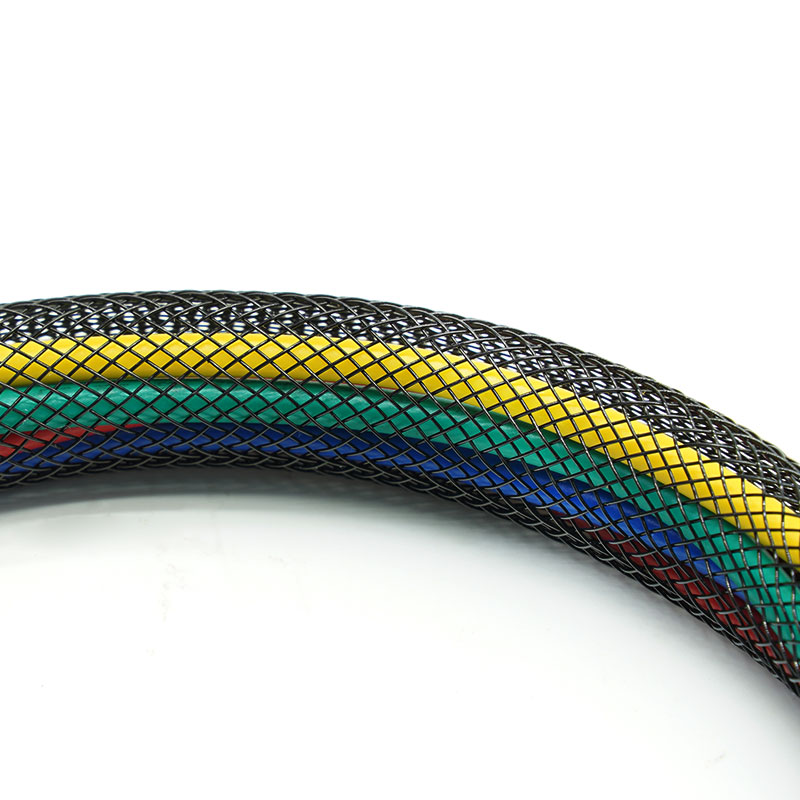

2. استعادة البيانات حول حزمة الكابلات
بعد تجاوز العائق، ينكمش الغلاف باتجاه قطر الحزمة الأصغر لاحتواء الكابل بشكل عملي.
3. سهولة التركيب باستخدام الموصلات
يدعم تركيب الأكمام بعد الإنهاء دون الحاجة إلى قطع أو إزالة العديد من المكونات المثبتة.

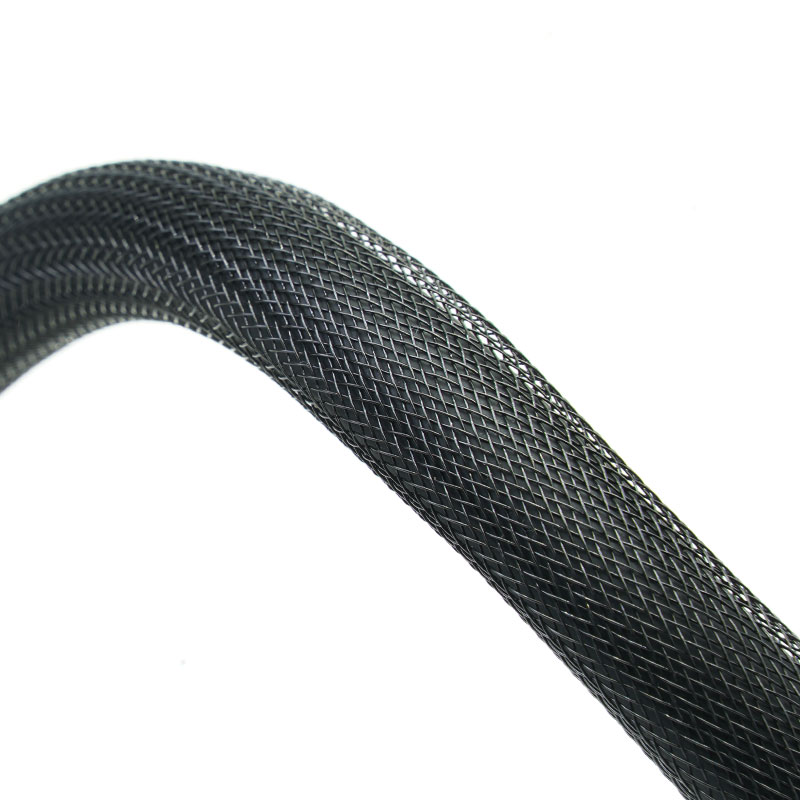

4. بناء خيوط البولي إيثيلين تيريفثالات الأحادية
يوفر حماية ميكانيكية خفيفة الوزن مع سهولة في التعامل مع تجميعات الكابلات والأسلاك.
5. القدرة على التكيف مع الأشكال غير المنتظمة
يتبع عمليات الربط والانتقالات والتغييرات المعتدلة في الحزم على طول المسار المحمي.
6. تقليل تعطيل عملية التجميع
يساعد على تقصير خطوات التركيب حيث تتطلب الأنابيب التقليدية تفكيك الموصلات.
7. تصميم التوسعة الخاص بالمشروع
يمكن مراجعة الحجم الاسمي، ومتطلبات المرور، وهندسة الجديلة، والطول، والتعبئة والتغليف للتطبيق.
| مادة | خيط أحادي من البولي إيثيلين تيريفثالات |
| بناء | جديلة أنبوبية قابلة للتمدد بدرجة عالية |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | UL 94 V2 |
| اللون القياسي | أسود |
| نطاق المقاسات | الأحجام الاسمية الخاصة بالمشروع |
| شهادة | RoHS، REACH، خالٍ من الهالوجين |
| أداة القطع | سكين ساخن |
| نموذج التوريد | لفائف بالجملة أو أطوال مقطوعة حسب الطلب |
تحديد
رقم القطعة | العرض المسطح (W) | نطاق موسع (مم) | التعبئة والتغليف طول (م/بكرة) |
بوصة | mm | مين.(1) | الحد الأقصى (O) |
BRS-PET-006-BK-OE | 1/4 بوصة | 6 | 3 | 12 | 500 |
BRS-PET-008-BK-OE | 5/16 بوصة | 8 | 6 | 22 | 500 |
BRS-PET-010-BK-OE | 3/8 بوصة | 10 | 5 | 25 | 350 |
BRS-PET-012-BK-OE | نصف بوصة | 12 | 11 | 35 | 300 |
BRS-PET-020-BK-OE | 3/4 بوصة | 19 | 12 | 45 | 200 |
التطبيقات النموذجية
تجميعات الكابلات المجهزة مسبقًا

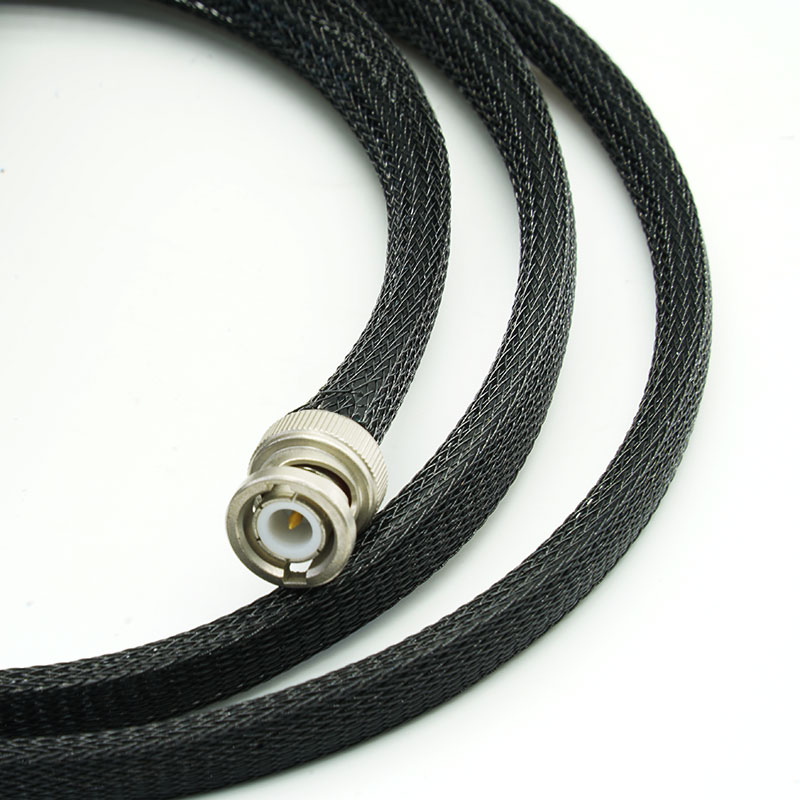

يمر فوق المقابس المثبتة بحيث يمكن إضافة غلاف واقٍ دون الحاجة إلى فك أو استبدال الموصلات.
أسلاك السيارات والمعدات
يغطي هذا القسم الأسلاك ذات الأغطية الخلفية للموصلات، أو وصلات الفروع، أو تغييرات القطر المحلية التي تعقد عملية التركيب بالسحب.
كابلات البيانات والاتصالات
يتم تركيبه فوق الأطراف المصبوبة وموصلات الواجهة مع حماية الجزء الأصغر من الكابل الموجود خلفها.
أجهزة الاستشعار الصناعية وأسلاك التحكم
يحمي الكابلات الجاهزة للتركيب المزودة بمحطات طرفية أو غدد أو رؤوس استشعار أعرض من حزمة الكابلات.
مجموعات استبدال الخدمة والتحديث
يسمح للفنيين بإضافة أو استبدال الحماية المضفرة مع الحفاظ على نهايات الكابلات الأصلية حيثما يسمح الوصول إلى التركيب بذلك.
سجّل بُعدين منفصلين: أكبر جزء يجب أن يمرّ فوقه الغلاف، والقطر الأدنى إلى الأقصى لجزء الكابل المتبقي مغطى. قِس أيضًا طول الموصل، والحواف الحادة، ومساحة التركيب المتاحة. يجب أن يكون التصميم الذي يمرّ فوق الموصل مُحكمًا بما يكفي حول الحزمة النهائية. يؤدي التمدد إلى زيادة فتحات الجديلة وتقصيرها طوليًا، لذا تأكد من التغطية والطول النهائي على تجميعة فعلية أو مقياس نموذجي. لا تحسب طول القطع من الغلاف المرتخي فقط؛ بل أضف إليه شد التركيب، وانحناءات التوجيه، والبدل النهائي المطلوب.
التخصيص متاح
ملف تعريف التمدد - يمكن مراجعة هندسة الجديلة مقابل نسبة قطر الموصل إلى قطر الحزمة.
الحجم والتغطية الاسمية - تم اختيارها لتحقيق التوازن بين خلوص المرور والمظهر المقبول بعد التركيب.
تطوير طول القطع - يمكن للقطع التجريبية تحديد الطول المناسب للتغطية المطلوبة بعد التركيب.
تتوفر ألوان وتغليف الإنتاج - ألوان المشروع، والأطوال المحددة، والبكرات، والحقائب، ومجموعات التجميع، رهناً بالحد الأدنى لكمية الطلب والتأكيد.
يصف مصطلح "التوسع الزائد" هندسة التركيب، ولا يُحدد بمفرده مقاومة اللهب أو الأشعة فوق البنفسجية أو فئة درجة الحرارة أو اعتماد صناعة السيارات. يمكن توفير وثائق المواد الخاصة بتوجيهات RoHS وREACH وغيرها من الوثائق المتعلقة ببنية PET المعتمدة. يجب ربط أي بيان يتعلق بقابلية الاشتعال أو البيئة بالخيوط واللون وتقرير الاختبار المحدد. ينبغي التحقق من نسبة التمدد والتغطية المُركبة وتغير الطول باستخدام طريقة قياس متفق عليها ومجموعة موصلات وحزم نموذجية.
التحقق من التجاوز - يتم التحقق من التركيب المتفق عليه مقابل قطر موصل محدد أو مقياس العميل.
فحص الاستعادة والتغطية - تتم مراجعة ملاءمة الغلاف مرة أخرى على نطاق حزمة الكابلات المستهدفة بعد التوسع.
اتساق مسار التمدد - يتم فتح عينات الإنتاج من خلال نطاق القطر المحدد لتحديد التمدد غير المتساوي أو التشابك أو تشوه الشبكة المعزول.
تقييم الطول المركب - يمكن التحقق من التقصير المرتبط بالتمدد عندما يكون طول القطع النهائي أمرًا بالغ الأهمية للمشروع.
إصدار الشحنة - يتم تأكيد المادة واللون وطول اللفة أو القطع والملصقات والكمية والتعبئة والتغليف قبل الشحن.
01. كيف ينبغي تحديد حجم BRS-PET-OE؟
استخدم كلاً من أكبر قطر للموصل وقطر حزمة الكابلات النهائية. قد يكون الغلاف المُختار للموصل فقط مفتوحًا جدًا أو فضفاضًا على الكابل.
02. هل ستبقى التغطية كما هي عند أقصى توسع؟
لا. تتسع فتحات الشبكة مع تمدد الجديلة. قيّم التغطية عند القطر الفعلي للتركيب.
03. هل يمكن لمقاس واحد أن يغطي عدة أقطار للكابلات؟
من المحتمل، ولكن يجب التأكد من التعافي والتغطية والمظهر المقبول عبر النطاق الكامل.
04. هل يمكن تركيبه فوق الموصلات المصبوبة؟
نعم في كثير من الأحيان، بشرط أن يقع قطر وشكل أكبر موصل ضمن قدرة المرور المعتمدة للبنية المختارة.
أرسل نطاق الحزمة النهائي، وأكبر أبعاد للموصل، وطول الموصل وشكله، والتغطية المطلوبة، والطول بعد التركيب، واللون، وكمية الطلب. ستقوم شركة MJ FLEX بمراجعة مسار التوسعة وتوفير عينة أو عرض سعر مناسب من مادة BRS-PET-OE.
