لماذا تختار غلاف الكابل المنسوج STW-PET-UV؟
1. حماية الأحزمة المعرضة لأشعة الشمس
تساعد المواد المقاومة للأشعة فوق البنفسجية على تقليل التلف الناتج عن التعرض المطول للعوامل الجوية.
2. تحديث الأسلاك الخارجية

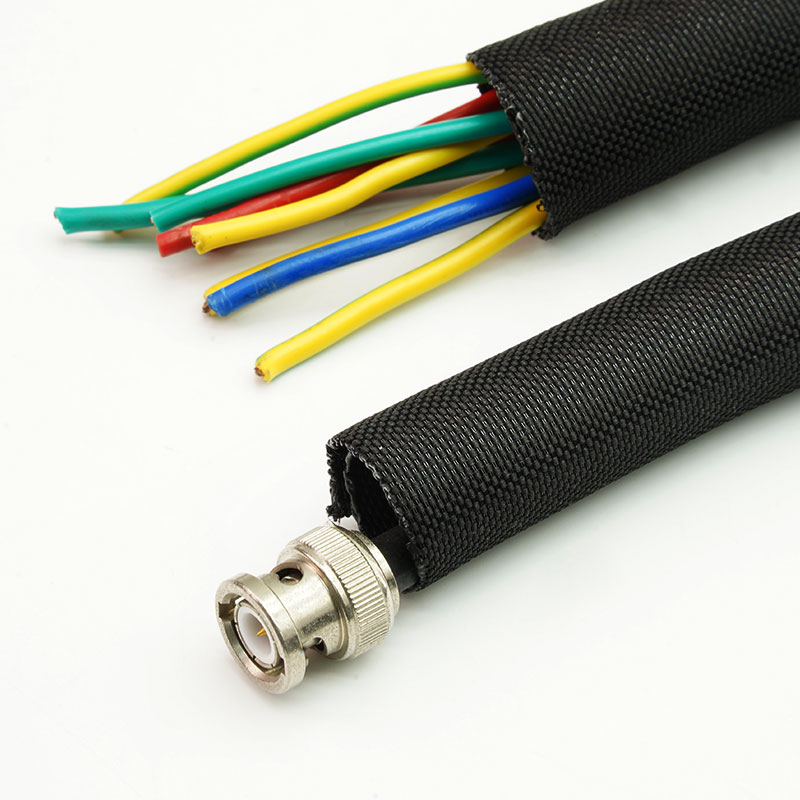

يلتف المدخل الجانبي حول الكابلات والموصلات والفروع المثبتة.
3. الحفاظ على إمكانية الوصول إلى خدمات الصيانة الميدانية
يمكن إعادة فتح الغلاف للفحص أو استبدال الكابل.
4. الجمع بين المتانة الخارجية والمرونة
يوفر الغلاف المنسوج الحماية من الاحتكاك الروتيني دون الحاجة إلى قناة صلبة.

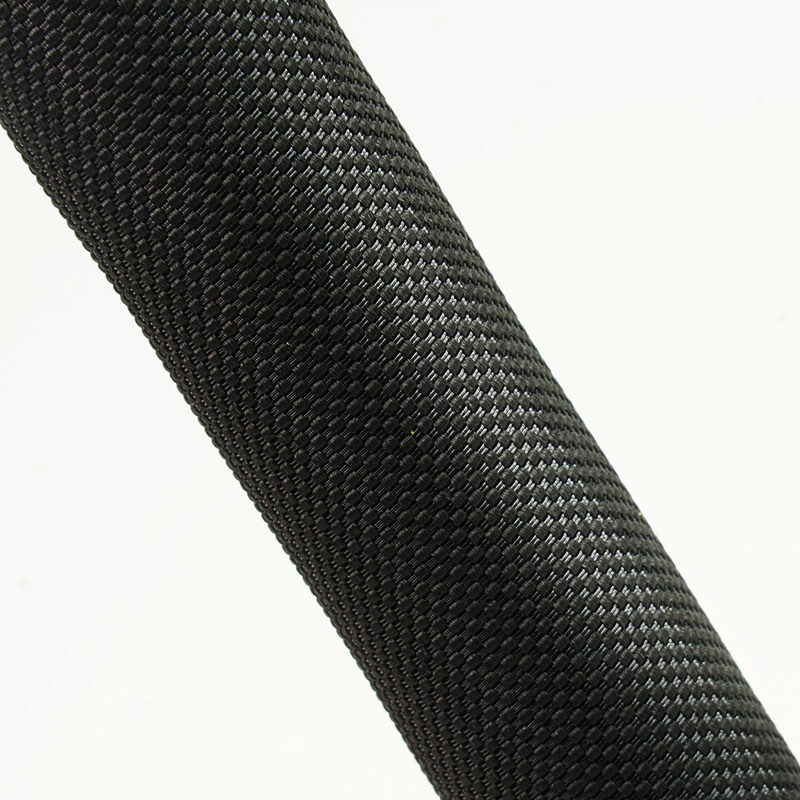

1. بوليستر منسوج مقاوم للأشعة فوق البنفسجية
تم تطويره لتطبيقات حماية الكابلات المعرضة لأشعة الشمس.

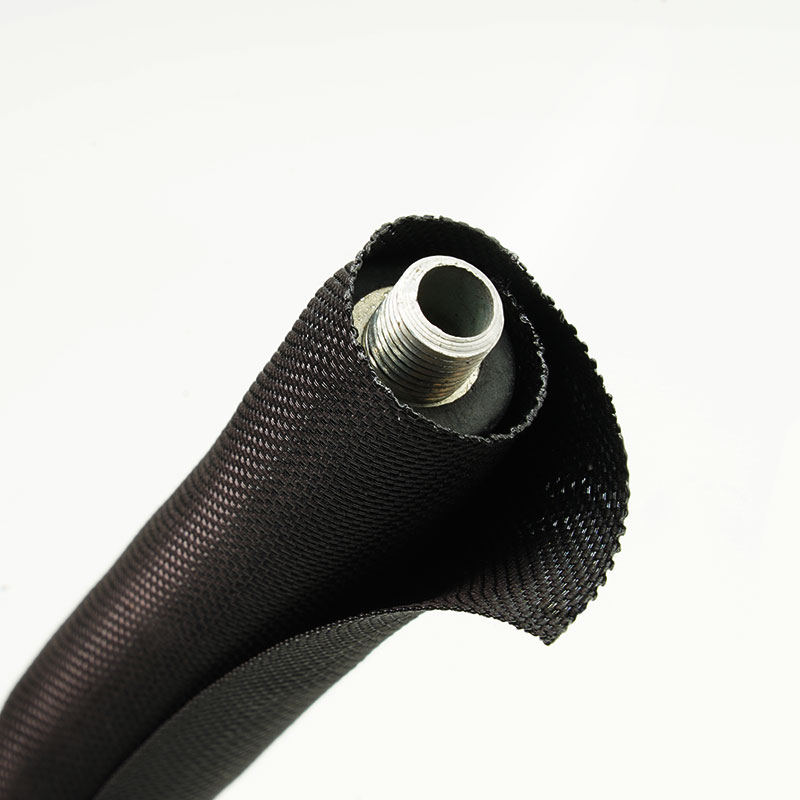

2. تصميم منفصل ذاتي الإغلاق

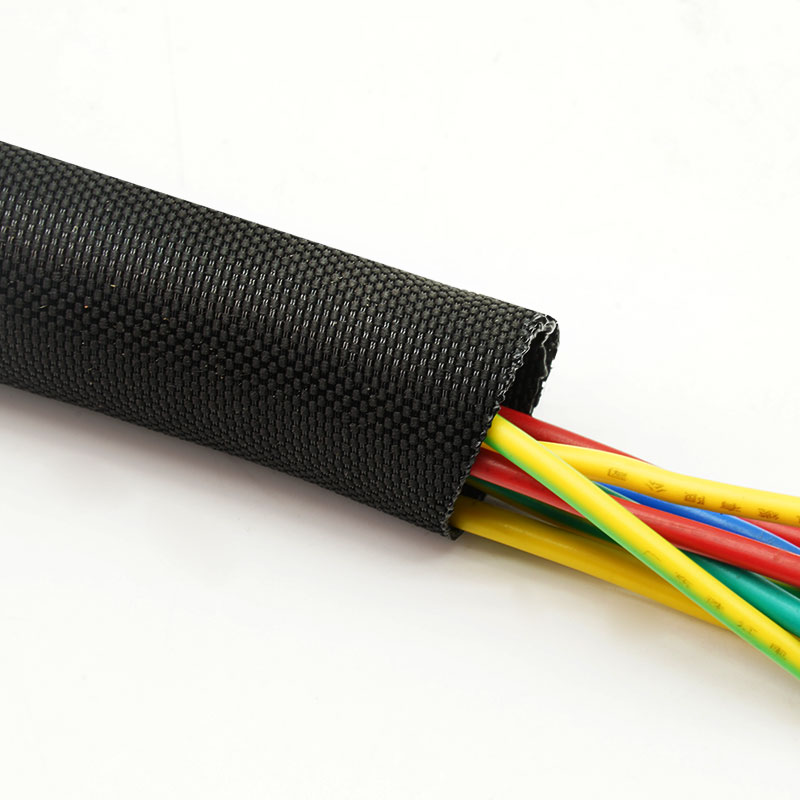

يلتف حول الحزم الموجودة دون فصل الأطراف.
3. الحماية من التآكل الخارجي
يساعد على حماية أغلفة الكابلات من الاحتكاك والتعامل.
4. بناء نسيجي مرن
يتبع المنعطفات ومسارات المعدات غير المنتظمة.
5. إغلاق متداخل يسهل الوصول إليه
يسمح بالتفرع والصيانة اللاحقة.
6. هيكل أسود مقاوم للعوامل الجوية
يدعم متطلبات التركيب الخارجي الشائعة.
7. خيارات القص والتغليف حسب الطلب
متوفر لمجموعات التجميع الأصلية ومجموعات التركيب الميداني.
| مادة | خيوط البولي إيثيلين تيريفثالات أحادية الشعيرة ومتعددة الشعيرات المقاومة للأشعة فوق البنفسجية |
| بناء | غلاف مقسم ذاتي الإغلاق |
| تداخل | ≥35% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | UL94 V2 |
| اللون القياسي | أسود |
| شهادة | RoHS، REACH، خالٍ من الهالوجين |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | شفرة أو سكين ساخن |
تحديد
رقم القطعة | الحجم الاسمي (مم) | عرض الانتشار
(مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
STW-PET-003-BK-UV | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-UV | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-UV | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-UV | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-UV | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-UV | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-UV | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-UV | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● ملاحظة: اختر الحجم وفقًا لقطر الحزمة الفعلي وتأكد من وجود تداخل بنسبة 35% على الأقل بعد التركيب.
التطبيقات النموذجية
معدات الطاقة الشمسية والكهروضوئية
يحمي أسلاك التحكم والاتصالات المعرضة لأشعة الشمس والتي يسهل الوصول إليها.
أنظمة الاتصالات الخارجية
ينظم مجموعات الكابلات حول الهوائيات والخزائن ومعدات البنية التحتية.
معدات شحن السيارات الكهربائية
يغلف أسلاك التوصيل الخارجية أو شبه المكشوفة القابلة للاستخدام.
الآلات الزراعية وآلات البناء
يحمي الأسلاك المعرضة للشمس والغبار والفحص المتكرر.
الإضاءة الخارجية واللافتات
يحتوي على كابلات الطاقة والإشارة مع الحفاظ على إمكانية الوصول للصيانة.
صف التعرض لأشعة الشمس، والمناخ، ودرجة الحرارة، والرطوبة، والمواد الكيميائية، والتآكل، وظروف الخدمة المتوقعة. حدد نطاق الحزمة ومواقع الفروع. تدعم بيانات الأشعة فوق البنفسجية المعجلة، عند توفرها، المقارنة، ولكن لا ينبغي تحويلها إلى عدد عام من سنوات الخدمة الخارجية.
التخصيص متاح
• القطر والتداخل - مطابق لمجموعة أحزمة الأمان الخارجية الفعلية.
• قطع ومجموعات جاهزة - تم إعدادها حسب منطقة التركيب أو طراز المعدات.
• ملصقات خارجية - تحديد المنتج، ورقم الدفعة، والمشروع على العبوة.
• مراجعة الإنشاءات الخاصة - يمكن تقييم كثافة الجدائل واحتياجات الأداء المشتركة.
يجب أن تدعم بيانات المواد أو التصميم ذات الصلة مقاومة الأشعة فوق البنفسجية. ولا تُثبت هذه البيانات مقاومة اللهب. قد تتوفر وثائق RoHS وREACH ووثائق خلو المواد من الهالوجين للمواد المعتمدة. يجب أن تتطابق أي بيانات اختبار للأشعة فوق البنفسجية مع الغلاف المطلوب تمامًا.
• التحقق من المواد المصنفة وفقًا لمعايير مقاومة الأشعة فوق البنفسجية - يتم تحديد الخيوط المثبتة المعتمدة حسب رقم الدفعة.
• فحص التداخل والملاءمة - يتم فحص الإغلاق عبر نطاق الحزمة المحدد.
• فحص الأسطح والحواف - يتم فحص عيوب النسيج والخيوط السائبة والتلوث.
• تغليف قابل للتتبع - يتم التحقق من ملصقات المنتجات وتفاصيل الطلب قبل الشحن.
01. لماذا نستخدم النسخة المعالجة بالأشعة فوق البنفسجية بدلاً من مادة STW-PET القياسية؟
إنه الخيار الأنسب للتعرض المطول لأشعة الشمس.
02. هل يمكن تركيبه على الأسلاك الخارجية الموجودة؟
نعم. يلتف التصميم المنفصل حول الأسلاك المتصلة.
03.هل تعني مقاومة الأشعة فوق البنفسجية أنها مقاومة للماء؟
لا. الغلاف النسيجي المفتوح ليس قناة محكمة الإغلاق ومقاومة للماء.
04.هل تتوفر ألوان أخرى غير الأسود؟
إنها تتطلب دراسة جدوى منفصلة ومراجعة أداء الأشعة فوق البنفسجية.
أرسل نطاق الحزمة، وبيئة التركيب، والمعيار المطلوب، وطول القطع والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينة أو عرض سعر.
