غلاف كابل شبكي مضفر قابل للتمدد ومقاوم للهب من مادة البولي إيثيلين تيريفثالات (PET) وفقًا للمعيار EN45545

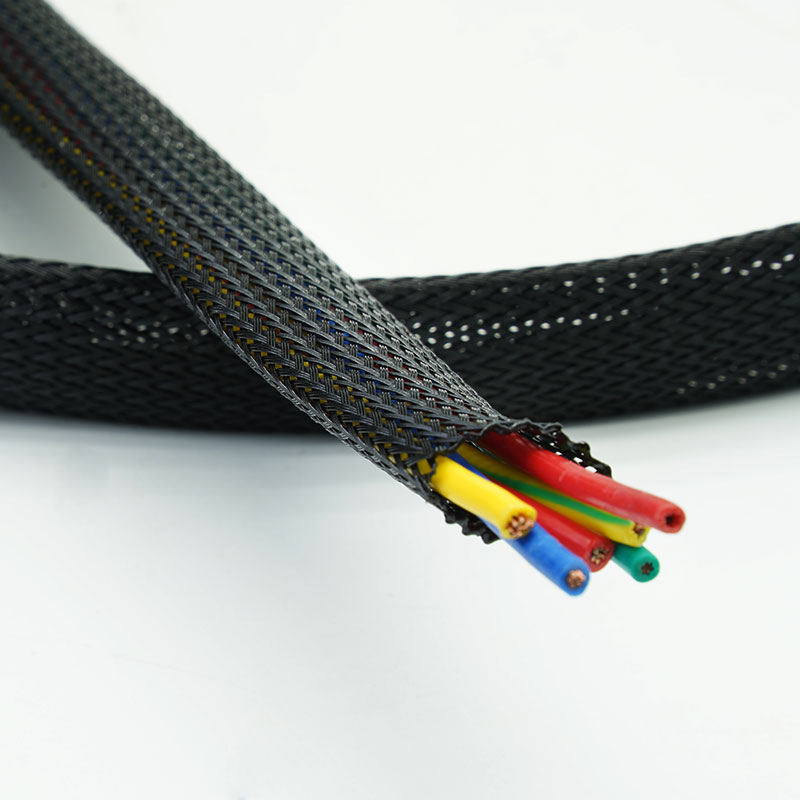

غلاف MJ FLEX BRS-PET-FR-EN45545 هو غلاف PET قابل للتمدد ومقاوم للهب، مصمم خصيصًا لأسلاك السكك الحديدية والمعدات الكهربائية الموجودة على متنها. يتوافق تصميمه مع معيار EN 45545-2 R22 وR23 عند مستوى الخطر HL3، بينما يتمدد غلافه المفتوح المضفر فوق الموصلات ويحمي حزم الكابلات من التآكل العادي. يجب أن تتطابق تغطية التقرير مع الحجم والتصميم المطلوبين.

  • مادة :

    PET Monofilament

  • درجة حرارة التشغيل :

    -40℃~ +150℃

  • نقطة الانصهار :

    240+(-)10℃

  • قابلية الاشتعال :

    EN 45545-2 R22/R23 HL3

  • اللون القياسي :

    Black

  • شهادة :

    RoHS, REACH, halogen free and applicable EN 45545-2 report

  • الحد الأدنى للطلب :

    1 Spool

  • لماذا تختار BRS-PET-FR-HL3؟

    • مراعاة متطلبات السلامة من الحرائق في السكك الحديدية

    يدعم المشاريع التي تحدد EN 45545-2 R22 و R23 HL3 للبناء المشار إليه.

    • حماية الأسلاك الموصولة

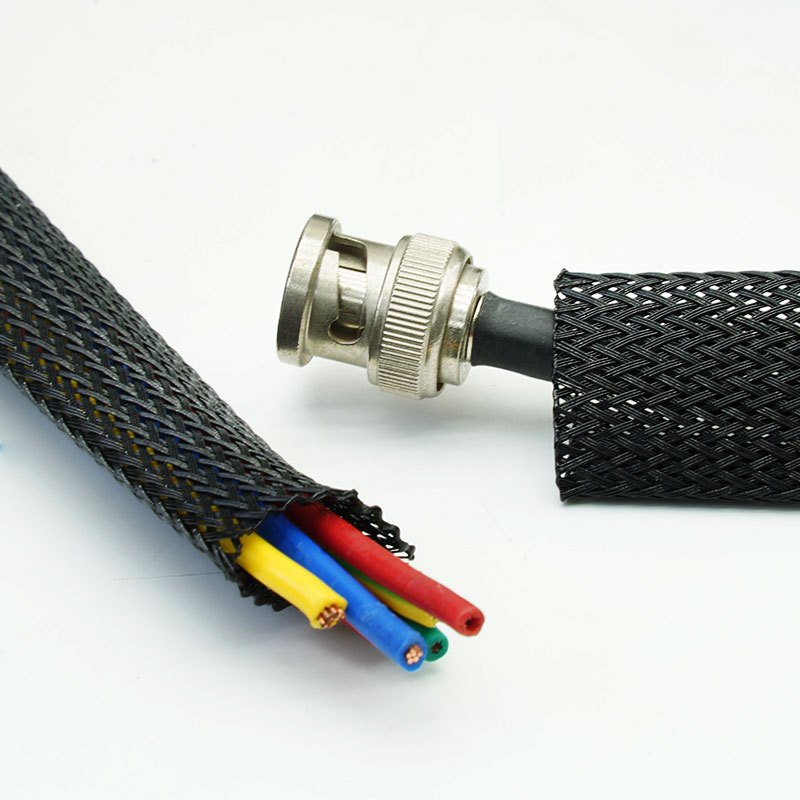

    يمر الجديل القابل للتمدد فوق الموصلات دون الحاجة إلى غلاف مقسم.

    • تقليل عدم اليقين بشأن الموافقة

    يمكن مطابقة وثائق الاختبار مع التصميم المقترح قبل تأكيد الطلب.

    • الجمع بين الامتثال وحماية الكابلات

    يوفر أداءً ممتازًا ضد اللهب، وحماية من التآكل، وتوجيهًا منظمًا في غلاف واحد خفيف الوزن.



    الميزات الرئيسية

    1. EN 45545-2 R22 و R23 HL3
    يدعم التصميم المرجعي متطلبات مستوى المخاطر الصارمة للسكك الحديدية.
    2. خيوط أحادية من البولي إيثيلين تيريفثالات المقاومة للهب
    يوازن بين التحكم في سلوك اللهب والحماية العملية لحزام الأمان.
    3. منفذ توصيل قابل للتوسيع
    يستوعب الأطراف وأقطار الحزم المتغيرة.
    4. جديلة مفتوحة مقاومة للتآكل
    يساعد على تقليل تآكل السترات في الخزائن والمركبات ووحدات المعدات.
    5. تغطية مرنة وخفيفة الوزن
    مسارات حول المنعطفات دون الحاجة إلى أنابيب صلبة ضخمة.
    6. قابل للقطع بالسكين الساخن
    يسمح ذلك بنهايات محكمة الإغلاق لتجميع أنظف.
    7. دعم التوثيق
    التقارير والإقرارات المتعلقة بالمواد ذات الصلة متاحة للمراجعة.



    البيانات الفنية

    مادةخيوط أحادية من البولي إيثيلين تيريفثالات المقاومة للهب
    بناءضفيرة قابلة للتمدد
    درجة حرارة التشغيلمن -40 درجة مئوية إلى +150 درجة مئوية
    نقطة الانصهار240±10 درجة مئوية
    قابلية الاشتعالEN 45545-2 R22/R23 HL3
    مقاومة التآكلواسطة
    سمك الجدار0.65 ± 0.05 مم
    اللون القياسيأسود؛ ألوان أخرى متوفرة عند الطلب
    شهادةتقرير متوافق مع توجيهات RoHS و REACH، وخالٍ من الهالوجين، ومتوافق مع معيار EN 45545-2
    خالٍ من الهالوجيننعم
    مقاوم للأشعة فوق البنفسجيةنعم
    أداة القطعسكين ساخن

    تحديد
    رقم القطعة
    العرض المسطح (W)
    نطاق موسع (مم)
    حائط
    سماكة
    (مم)
    التعبئة والتغليف
    طول
    (م/بكرة)
    بوصة
    mm
    مين.(1)
    الحد الأقصى (O)
    BRS-PET-003-BK-FR-HL3
    1/8 بوصة
    		316
    0.65±0.05
    		1000
    BRS-PET-006-BK-FR-HL3
    1/4 بوصة
    		639
    0.65±0.05
    		500
    BRS-PET-008-BK-FR-HL3
    5/16 بوصة
    		8512
    0.65±0.05
    		350
    BRS-PET-010-BK-FR-HL3
    3/8 بوصة
    		10717
    0.65±0.05
    		350
    BRS-PET-012-BK-FR-HL3
    نصف بوصة
    		12820
    0.65±0.05
    		350
    BRS-PET-016-BK-FR-HL3
    5/8 بوصة
    		161027
    0.65±0.05
    		250
    BRS-PET-018-BK-FR-HL3
    11/16"
    		181229
    0.65±0.05
    		250
    BRS-PET-020-BK-FR-HL3
    3/4 بوصة
    		201432
    0.65±0.05
    		200
    BRS-PET-025-BK-FR-HL3
    1”
    		251835
    0.65±0.05
    		200
    BRS-PET-032-BK-FR-HL3
    1-1/4 بوصة
    		322050
    0.65±0.05
    		150
    BRS-PET-038-BK-FR-HL3
    1-1/2 بوصة
    		383060
    0.65±0.05
    		100
    BRS-PET-045-BK-FR-HL3
    1-3/4 بوصة
    		453575
    0.65±0.05
    		100
    BRS-PET-050-BK-FR-HL3
    2”
    		504080
    0.65±0.05
    		100
    BRS-PET-064-BK-FR-HL3
    2-1/2 بوصة
    		6445105
    0.65±0.05
    		50
    BRS-PET-076-BK-FR-HL3
    3”
    		7664120
    0.65±0.05
    		50
    BRS-PET-100-BK-FR-HL3
    4”
    		10080150
    0.65±0.05
    		50
    ● ملاحظة: يشير النطاق الموسع إلى القدرة الهندسية، وليس إلى نقطة التشغيل المستمرة المفضلة. يؤدي اختيار نطاق توسع قريب من الحد الأقصى إلى زيادة فتحات الجدائل، وتقليل تغطية السطح، وتقصير طول التركيب.

    التطبيقات النموذجية
    التصميمات الداخلية لعربات السكك الحديدية
    يحمي أسلاك منطقة الركاب مع مراعاة متطلبات السلامة من الحرائق المحددة للسكك الحديدية.
    كبائن السائقين ولوحات التحكم
    ينظم أسلاك الإشارة والتحكم في المساحات الكهربائية الضيقة.
    أنظمة الأبواب والإضاءة والتدفئة والتهوية وتكييف الهواء
    يقلل من الاحتكاك على الأحزمة المتحركة أو القابلة للصيانة التي تمر عبر المعدات الموجودة على متن المركبة.
    خزائن الكهرباء في السكك الحديدية
    يفصل ويحمي حزم كابلات الطاقة والاتصالات والكابلات المساعدة.
    معدات البنية التحتية للسكك الحديدية
    يدعم حماية الكابلات في معدات جانب السكة أو المحطة عندما تتطلب مواصفات المشروع الاختبار المشار إليه.



    كيفية الاختيار

    تأكد من مجموعة المتطلبات اللازمة، ومستوى الخطورة، وقطر الحزمة، وأكبر موصل، ودرجة حرارة التشغيل، وموقع التركيب. لا يمكن استبدال معيار EN 45545-2 بمعايير VW-1، أو UL 94 V-0، أو ECE R118، أو FMVSS 302. اطلب مطابقة التقارير قبل الموافقة على التصميم.



    التخصيص متاح

    • القطر والتمدد - متوافق مع حزمة الكابلات ومنفذ التوصيل.

    • قص الأطوال - قطع مقطعة بسكين ساخن مع مراعاة التفاوتات المتفق عليها.

    • تعريف - ملصقات مرجعية للمشروع والدفعة والتقرير.

    • التغليف - أطوال لفائف مخصصة، وكراتين، وعلامات تجارية خاصة.



    الاختبار والامتثال

    يتوافق التصميم المذكور مع معيار EN 45545-2 R22 وR23 عند مستوى HL3. ينطبق هذا البيان فقط على المادة والتصميم المختبرين، ولا يشمل اعتماد الحزام أو المركبة بالكامل. يمكن توفير وثائق RoHS وREACH ووثائق خلو المنتج من الهالوجين عند الاقتضاء.

    ضمان الجودة

    • مواد خام مقاومة للحريق - يتم التحقق من مادة البولي إيثيلين تيريفثالات (PET) المقاومة للهب قبل الاستخدام.

    • فحص الضفائر - تتم مراقبة القطر والتغطية والخيوط المكسورة.

    • إمكانية التتبع - يتم الاحتفاظ بالمواد ومجموعات الإنتاج لتتبع الطلبات.

    • التحقق من المستندات - يتم التحقق من التقارير والإقرارات ومقارنتها بالبناء المقدم.



    ضمان الجودة والإمداد

    يمكن التحكم في التوريد التسلسلي من خلال أرقام الأجزاء المعتمدة، وتحديد الدفعات، والفحص البُعدي، ووضع ملصقات على البكرات، والاحتفاظ بسجلات الإنتاج، وإخطار التغييرات المتفق عليها. يجب مراجعة تركيبة المواد، والخيوط، وبنية الجدائل، واللون، والعمليات الحرجة، أو تغييرات موقع التصنيع قبل التنفيذ عندما قد تؤثر على أدلة السكك الحديدية المعتمدة.

    الأسئلة الشائعة

    01. هل تتوافق جميع الأحجام مع معيار HL3؟
    يجب التأكد من تغطية التقرير للحجم والبنية المطلوبين.
    02. هل معيار EN 45545 هو نفسه معيار VW-1؟
    لا، إنهم يستخدمون أساليب اختبار ومعايير قبول مختلفة.
    03. هل يمكن أن يمر عبر الموصلات؟
    نعم، ضمن نطاق التوسع المصمم له.
    04. هل التقارير متاحة؟
    يمكن تقديم التقارير المطلوبة بعد تأكيد الإنشاء.



    اطلب عينة أو عرض سعر

    يرجى تزويدنا بقطر الحزمة، وأكبر موصل، وبيئة التشغيل، ومعيار الاختبار المطلوب، واحتياجات القطع أو التعبئة والتغليف، والكمية التقديرية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينة أو عرض سعر.
