لماذا تختار غلاف STW-PET الملفوف؟
1. قم بالتركيب دون فصل الكابلات

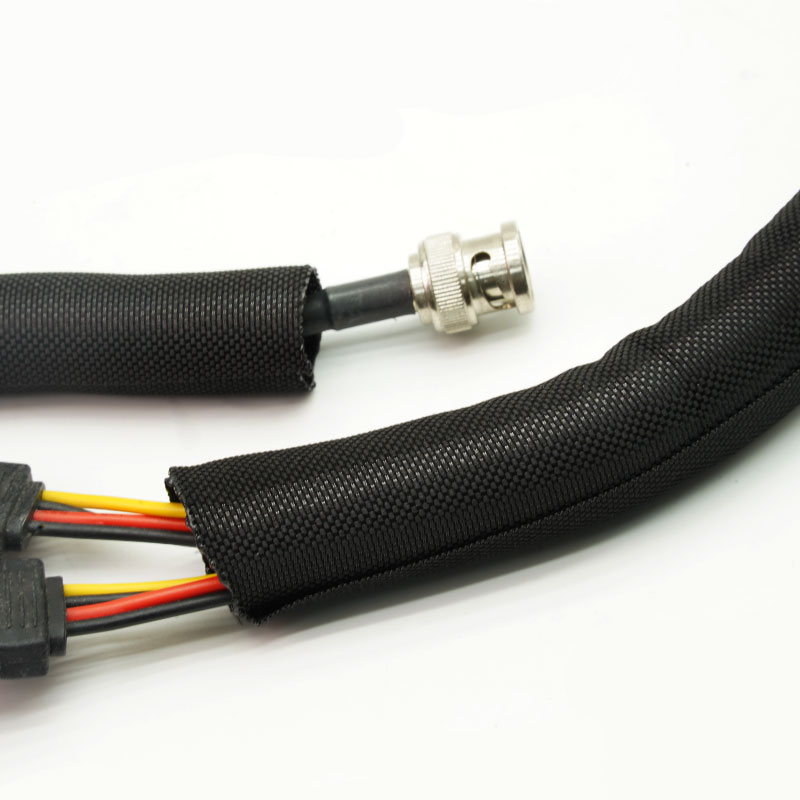

يلتف تصميم المدخل الجانبي حول الأسلاك المجمعة والموصلات ونقاط التفرع.
2. تبسيط عمليات الفحص والصيانة
تظل الكابلات قابلة للوصول عن طريق إعادة فتح الغلاف بدلاً من إزالة الأنبوب المغلق.
3. التحكم في حزم الكابلات غير المنتظمة
يحدث التداخل ذاتي الإغلاق تبعاً للتغيرات في قطر الحزمة ويساعد على تثبيت الأسلاك غير المثبتة.
4. حماية الأسطح النهائية المجاورة
يوفر الغلاف الخارجي المصنوع من النسيج المنسوج سطح تلامس أكثر نعومة من العديد من القنوات الواقية الصلبة.
1. تصميم ملتف ذاتي الإغلاق

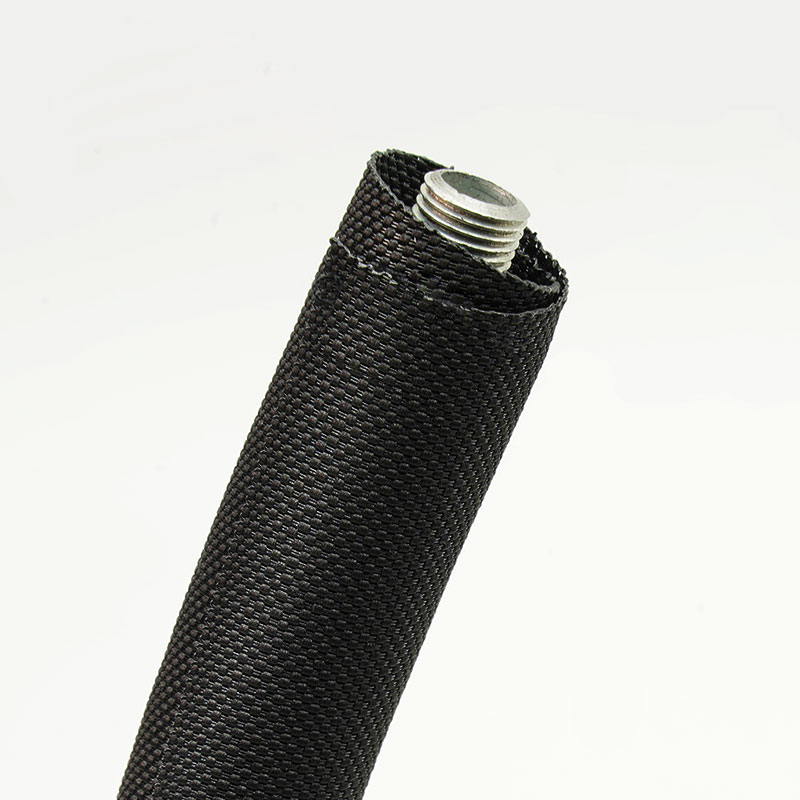

يفتح من الجانب ويعود حول الحزمة المثبتة.

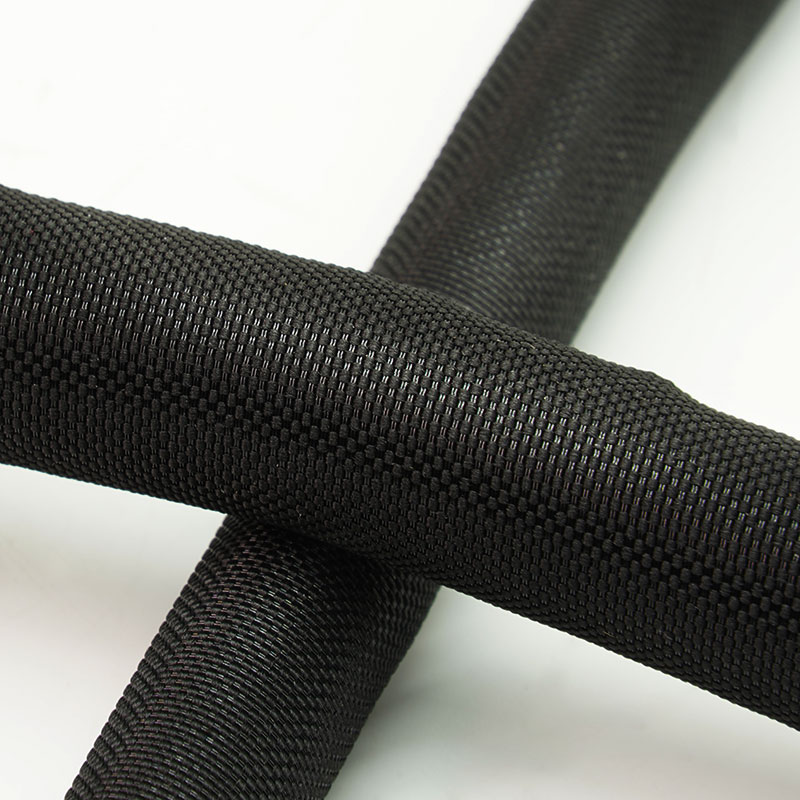

2. مصنوع من البوليستر المنسوج
يوفر حماية نسيجية مرنة لتوجيه الكابلات اليومية.
3. تركيب سهل التحديث

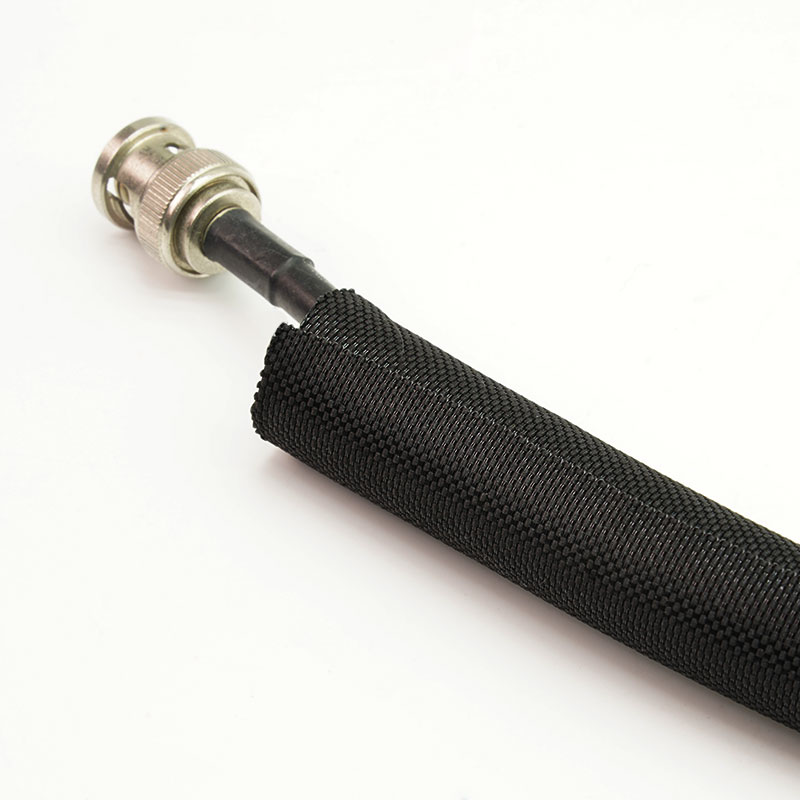

يناسب الأسلاك ذات النهايات المحددة دون الحاجة إلى إزالة الموصل.
4. سطح مقاوم للتآكل
يساعد على تقليل تآكل السترة الناتج عن الاحتكاك بالألواح والمعدات.
5. أداء الانحناء المرن
يتبع مسارات منحنية وملامح حزم غير منتظمة.
6. سهولة الوصول إلى الكابلات
يدعم خدمات الصيانة، والتوسعات، وإضافة الكابلات.
7. خيارات التوريد المخصصة
متوفر بأحجام وأطوال قطع وتغليف خاصة بكل مشروع.
| مادة | PET متعدد الشعيرات + حيدة |
| بناء | غلاف مقسم ذاتي الإغلاق |
| تداخل | ≥35% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | UL94 V2 |
| مقاومة التآكل | راجع المواصفة القياسية ISO6722 |
| مقاومة الشيخوخة | راجع المواصفة القياسية ISO6722 |
| مقاومة السوائل | راجع GMW14327 |
| اللون القياسي | أسود |
| شهادة | RoHS، REACH، خالٍ من الهالوجين |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | شفرة أو سكين ساخن |
تحديد
رقم القطعة | الحجم الاسمي (مم) | عرض الانتشار
(مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
STW-PET-003-BK | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● ملاحظة: اختر الحجم وفقًا لقطر الحزمة الفعلي وتأكد من وجود تداخل بنسبة 35% على الأقل بعد التركيب.
التطبيقات النموذجية
تسخيرات داخلية للسيارات
يحمي الأسلاك خلف لوحات القيادة والأبواب والمقاعد مع السماح بالتجميع السريع والصيانة اللاحقة.
الآلات الصناعية
يقوم بتنظيم كابلات الاستشعار والتحكم في الأماكن التي تم تركيب الموصلات فيها بالفعل.
الروبوتات والأتمتة
يحتوي على مجموعات كابلات مرنة على طول مسارات المعدات المتحركة أو التي تخضع للصيانة بشكل متكرر.
خزائن كهربائية
يجمع بين أسلاك متعددة ويحافظ على إمكانية الوصول إلى نقاط التفرع أثناء استكشاف الأخطاء وإصلاحها.
الأجهزة والمعدات الإلكترونية
يحمي الأسلاك الداخلية من الاحتكاك بالهياكل وحواف الصفائح المعدنية.
قم بقياس الحزمة عند أصغر وأكبر نقاطها، بما في ذلك الفروع والوصلات. اختر مقاسًا اسميًا يُغلق بتداخل كافٍ على طول المسار. حدد مصدر التآكل، وتكرار الانحناء، ودرجة الحرارة، والسوائل، وطريقة التركيب حتى يتسنى فحص بنية الغلاف.
التخصيص متاح
• القطر والتداخل - متطابق مع الحزمة المثبتة والاختلاف المتوقع في القطر.
• قص الأطوال - تم تجهيز القطع لتجميع أسلاك التوصيل الجانبية.
• اللون والتعريف - تخضع الألوان الخاصة أو ملصقات المشاريع لمراجعة المواد والحد الأدنى لكمية الطلب.
• التغليف - لفائف وأكياس ومجموعات ورموز شريطية وعلامات تجارية خاصة حسب الطلب.
يُستخدم غلاف STW-PET القياسي لتنظيم الكابلات وحمايتها من التآكل. قد تتوفر وثائق RoHS وREACH ووثائق خلو المواد المعتمدة من الهالوجين. لا تُطبّق معايير UL 94 V-0 أو VW-1 أو EN 45545 أو معايير الحماية من الأشعة فوق البنفسجية على هذا الإصدار؛ اختر الدرجة المختبرة المناسبة عند الحاجة.
• فحص المواد الواردة - يتم التحقق من هوية الخيوط ولونها وحالة سطحها.
• فحص الإغلاق والتداخل - يتم فحص الغلاف على أقطار حزم نموذجية.
• التحكم في الأسطح المنسوجة - تتم مراقبة الفجوات والخيوط المقطوعة والتلوث وعيوب الحواف.
• التحقق من الطول والتعبئة - يتم فحص طول اللفة أو القطع، والملصقات، والكمية قبل الإصدار.
01. هل يمكن تركيبه فوق مجموعة أسلاك مجمعة؟
نعم. التصميم المنفصل يفتح من الجانب ولا يتطلب إزالة الموصل.
02. هل سيبقى الكم مغلقاً؟
تم تصميمه ليغلق ذاتياً عند تحديد حجمه بشكل صحيح مع وجود تداخل كافٍ.
03. هل يمكن أن تتفرع الكابلات من خلال الغلاف؟
نعم. يمكن فتح الغلاف محليًا للفروع والوصول إلى الخدمات.
أرسل نطاق الحزمة، وبيئة التركيب، والمعيار المطلوب، وطول القطع والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينة أو عرض سعر.
