لماذا تختار غلاف تقليل الضوضاء SBW-PET-NR؟
1. تقليل صوت خشخشة الحزام
تساعد طبقة التلامس الناعمة على عزل الكابلات عن ألواح الزينة وأسطح المعدات.
2. تحديث الأسلاك المكتملة
يتم تركيب المدخل الجانبي حول الأسلاك المنتهية دون إزالة الموصلات.
3. الحفاظ على إمكانية الوصول إلى الخدمة
يُعاد فتح الجزء المتداخل ذاتي الإغلاق لإجراء الفحص أو استبدال الكابل.
4. التحكم في الحزم غير المنتظمة
الضفيرة المرنة تتبع الانحناءات والفروع وتغيرات القطر.
1. سطح تلامس لتقليل الضوضاء
يساعد على تقليل الاحتكاك والضوضاء الناتجة عن الصدمات عند نقاط اتصال الأسلاك.
2. تصميم مقسم ذاتي الإغلاق
يلتف حول الكابلات ويعود إلى شكله المغلق.
3. تركيب مدخل جانبي مُعدّل
يناسب تجميعات الكابلات المكتملة.

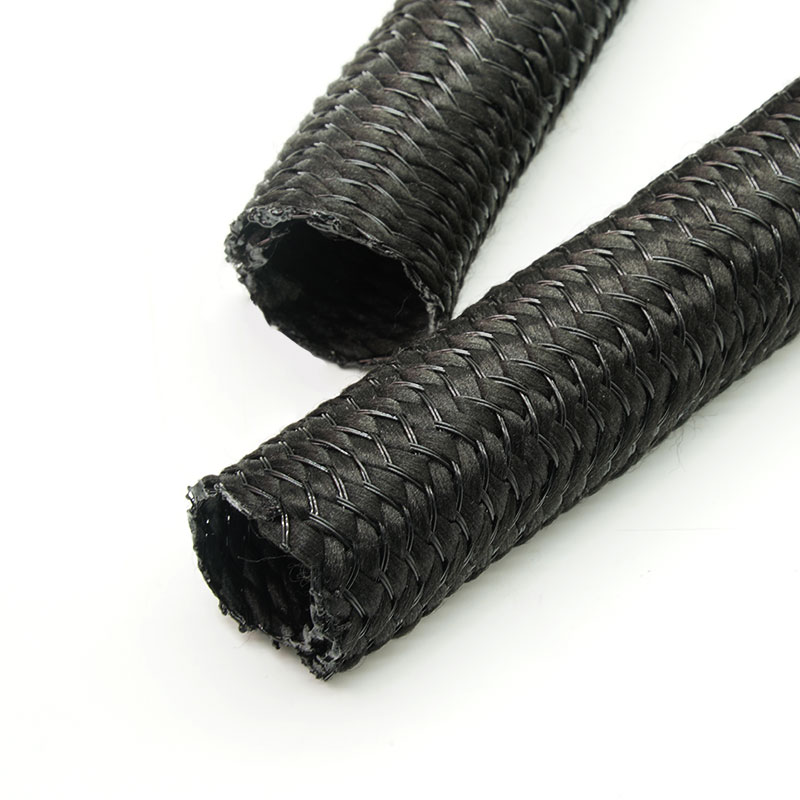

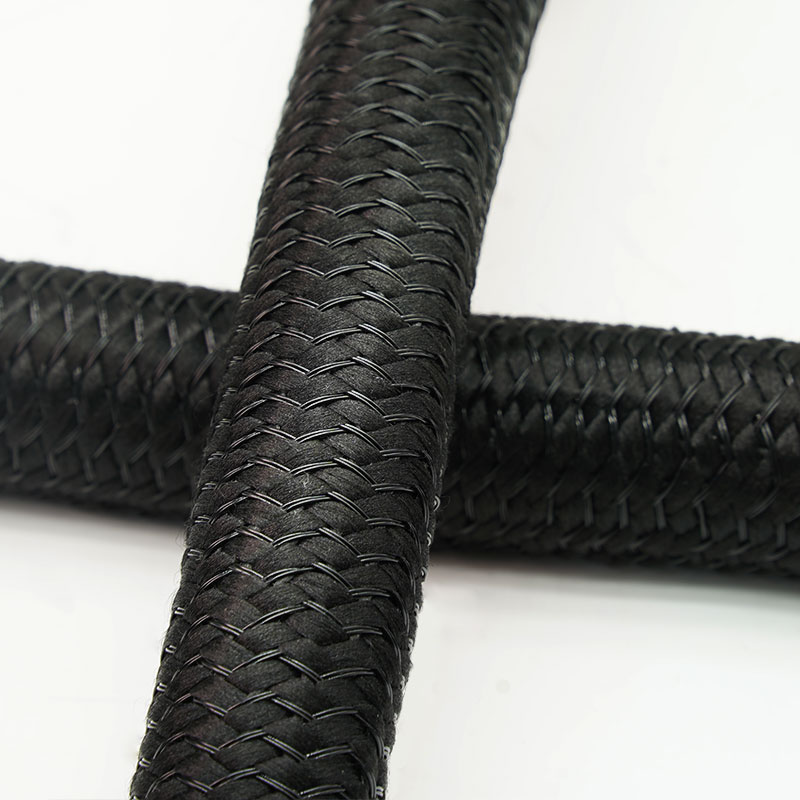

4. هيكل مضفر مرن

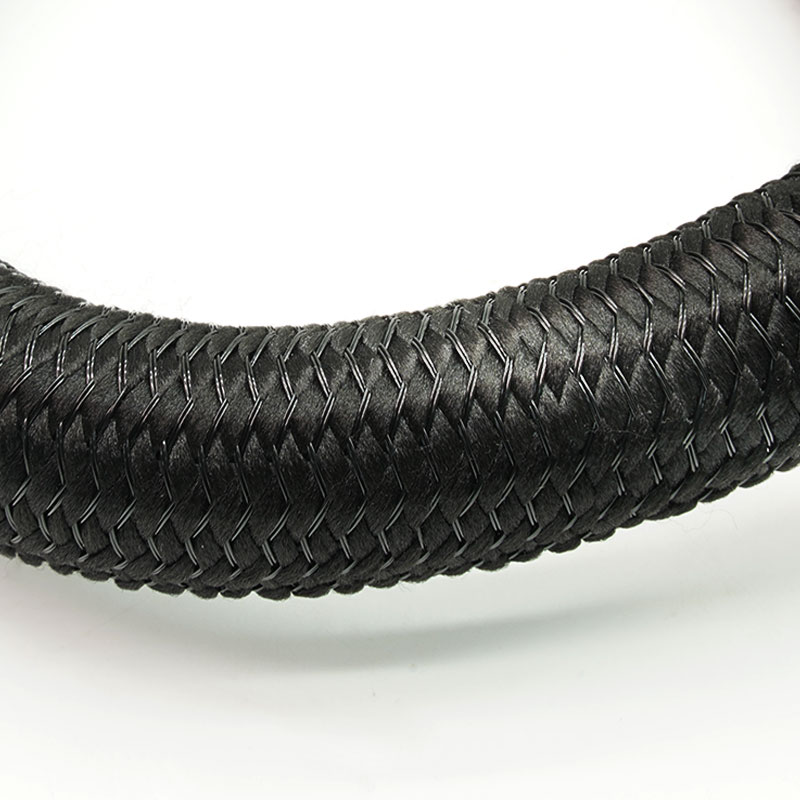

يتبع مسارات منحنية وغير منتظمة.

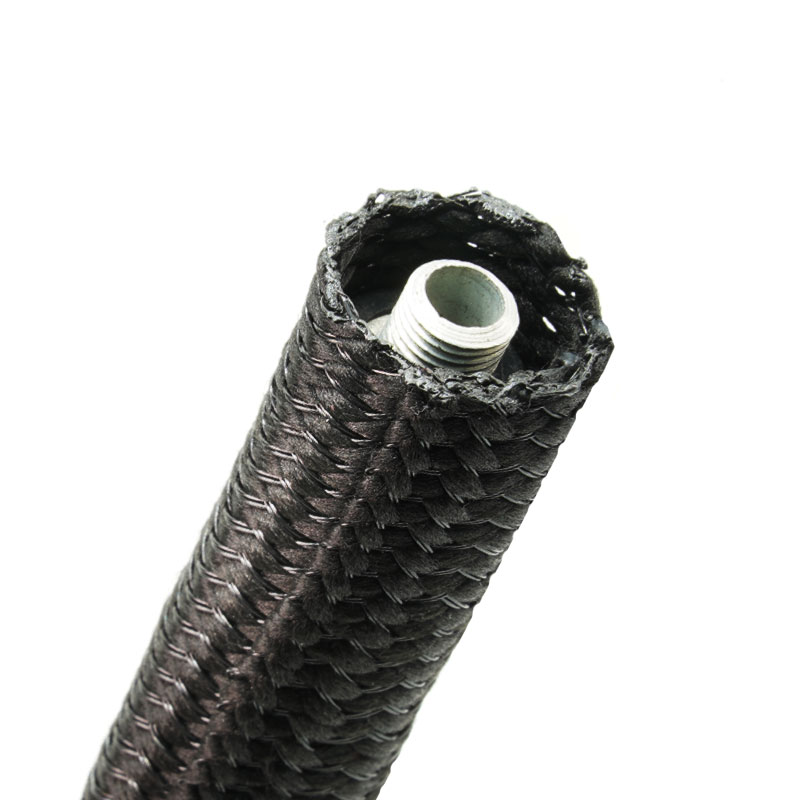

5. الحماية من التآكل
يساعد على تقليل تآكل غلاف الكابل.
6. نقاط تفرع يسهل الوصول إليها
يُتيح ذلك إمكانية إخراج الكابلات محلياً وإجراء الصيانة.
7. خيارات تصنيع المعدات الأصلية المخصصة
يمكن مراجعة الأحجام والتداخل والأطوال والتغليف.
| مادة | PET حيدة ومتعددة الشعيرات |
| بناء | غلاف مقسم ذاتي الإغلاق |
| تداخل | 50% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +150 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | FMVSS 302، VW-1 |
| اللون القياسي | أسود |
| شهادة | RoHS، REACH |
| أداء الضوضاء | يعتمد على التطبيق |
| أداة القطع | سكين ساخن |
| إمداد | لفائف أو أطوال مقطوعة |
تحديد
رقم القطعة | الحجم الاسمي (مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
SBW-PET-005-BK-NR | Φ5 | 4 | 6 | 100 |
SBW-PET-010-BK-NR | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-NR | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-NR | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-NR | Φ19 | 18 | 22 | 25 |
| | 23 | 26 | 25 |
| | 28 | 30 | 25 |
| | 29 | 34 | 25 |
| | 35 | 40 | 25 |
التطبيقات النموذجية
لوحات القيادة وأبواب السيارات
يقلل من ضوضاء احتكاك الأسلاك خلف الزخارف والألواح الداخلية.
توصيلات أسلاك المقعد والكونسول
يحتوي على كابلات ملحقات متحركة بالقرب من الإطارات والآليات.
الأجهزة
يحد من حركة الكابلات واحتكاكها داخل الهياكل.
محطات تشغيل صناعية
ينظم الأسلاك الصالحة للاستخدام بالقرب من الأغطية واللوحات.
المعدات الإلكترونية
يوفر حماية ناعمة التلامس حول التجميعات الحساسة.
حدد مصدر الضوضاء الفعلي، وسطح التلامس، ومستوى الاهتزاز، ونطاق الحزمة. اختر تداخلًا كافيًا لتثبيت الحزمة دون ضغط مفرط. تحقق من فعالية تقليل الضوضاء في التجميع النهائي؛ لا ينبغي تحديد مستوى تقليل الضوضاء بالديسيبل بشكل عام للغلاف دون وجود طريقة اختبار محددة.
التخصيص متاح
القطر والتداخل - متطابق مع نطاق الكابلات.
بنية التلامس - تمت مراجعة الخيوط وكثافتها لتحديد مصدر الضوضاء.
قطع بأطوال محددة - قطع مُجهزة لمحطات تثبيت الأحزمة.
الملصقات والتغليف - تتوفر مجموعات وأكياس وعلب كرتون من مصنعي المعدات الأصلية.
قد تتوفر بيانات المواد للتصميم المعتمد. يعتمد خفض الضوضاء على النظام ويجب التحقق منه من خلال اختبار التجميع لدى العميل. تتطلب ادعاءات مقاومة اللهب، والسيارات، ودرجة الحرارة تقارير داعمة للغلاف المحدد.
التحقق من الخيوط - يتم فحص مادة تقليل الضوضاء.
فحص الإغلاق - يتم التحقق من التداخل وسلوك الإغلاق الذاتي.
فحص السطح - يتم فحص التغطية والخيوط المقطوعة والتلوث.
فحص الإصدار - تم التأكد من الطول والملصقات والتغليف.
01. هل يضمن الغلاف انخفاضًا ثابتًا في مستوى الصوت بالديسيبل؟
لا. تعتمد النتائج على طريقة تركيب واختبار المركبة أو المعدات.
02. هل يمكن تركيبه فوق الموصلات؟
نعم، يفتح من الجانب.
03. هل هو مناسب للتوسعات؟
نعم، بشرط الحفاظ على تداخل كافٍ.
اطلب عينة
للحصول على توصية فنية دقيقة وعرض سعر، يرجى تقديم ما يلي:
شاركنا قطر الكابل أو مجموعة الأسلاك، ومتطلبات تقليل الضوضاء، وبيئة التركيب، وتفاصيل التطبيق. بإمكان شركة MJ FLEX تقديم توصيات فنية وتوفير عينات لتقييم الأداء.
