لماذا تختار غلاف VBW-PVT المضفر ذو الخطاف والحلقة؟
1. تحديث الأسلاك المكتملة
يلتف حول الأسلاك والمقابس ونقاط التفرع الموجودة دون الحاجة إلى تفكيك الكابل.
2. تقليل وقت الصيانة
يُفتح الغطاء كامل الطول ويُغلق مرة أخرى للفحص أو الإصلاح أو استبدال الكابل.
3. استيعاب حزم التغيير
تتبع اللوحة المضفرة المرنة الانحناءات والاختلافات المعتدلة في قطر الحزمة.
4. استبدل التغليف القابل للتصرف
تتيح آلية الإغلاق القابلة لإعادة الاستخدام إمكانية الوصول المتكرر دون الحاجة إلى قطع الأربطة أو الشريط اللاصق.

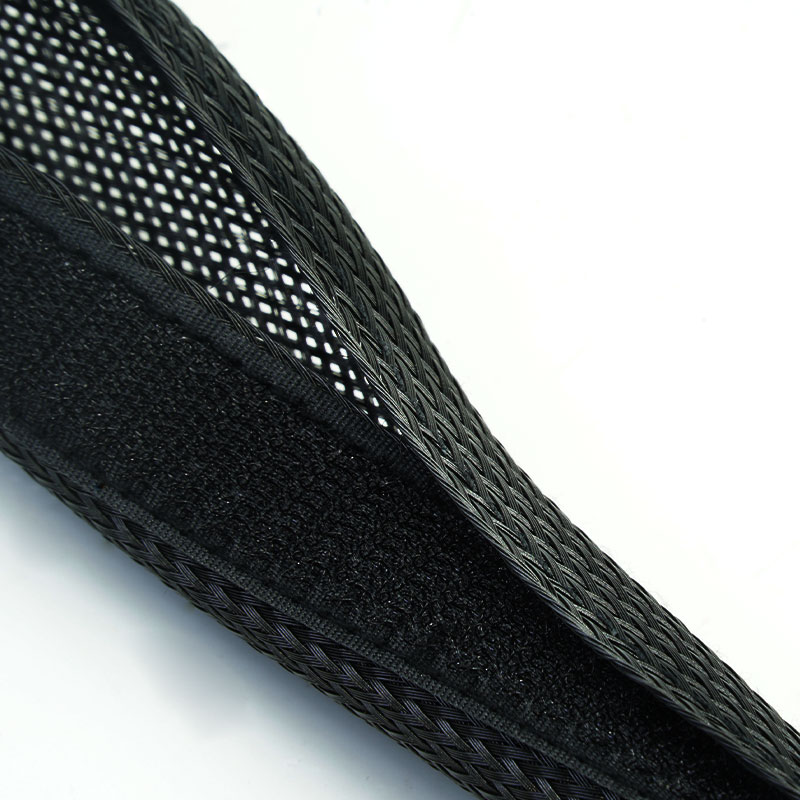

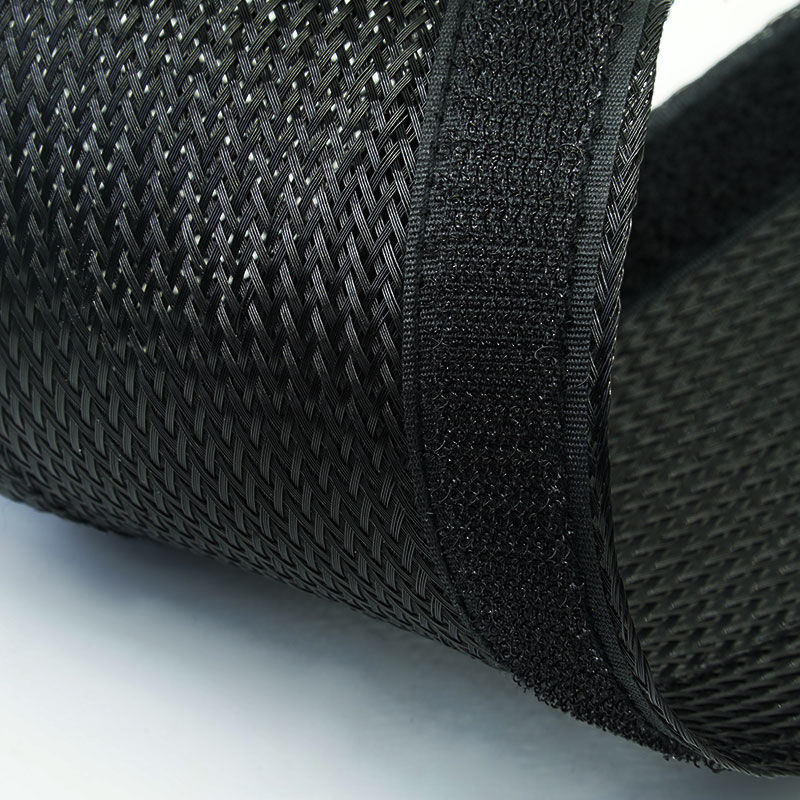

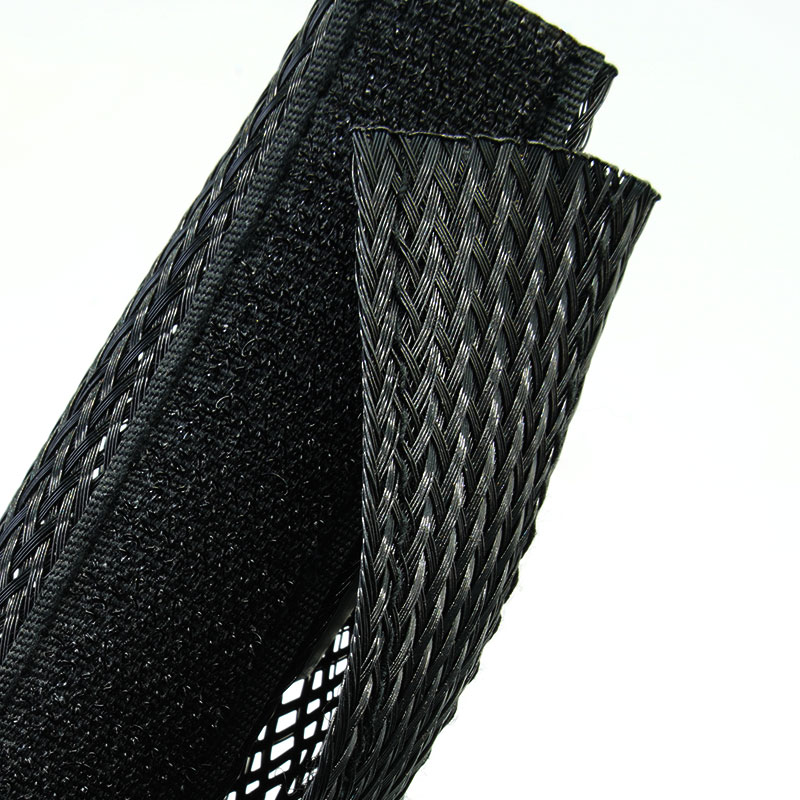

1. إغلاق كامل الطول بخطاف وحلقة
يوفر تركيبًا سريعًا للدخول الجانبي وإمكانية إعادة الفتح بشكل متكرر.
2. تصميم مضفر مرن
يتوافق مع المسارات المنحنية ومجموعات الكابلات غير المنتظمة.
3. تغطية حزمة قابلة للتوسيع
يسمح بملاءمة عملية ضمن نطاق قطر محدد.
4. الحماية من التآكل
يساعد على تقليل تآكل غلاف الكابلات على الإطارات والألواح وأسطح المعدات.
5. تحديث سهل التوصيل
يتم تركيبه بعد تركيب الأطراف والمقابس.
6. فروع يسهل الوصول إليها
يسمح بدخول الكابلات أو خروجها من نقاط محددة على طول الغلاف.
7. توريد المعدات الأصلية حسب الطلب
متوفر بأقطار وأطوال وألوان وتغليفات خاصة بكل مشروع.
| مادة التغليف | خيط أحادي من البولي إيثيلين تيريفثالات |
| مادة الخطاف والحلقة | نايلون |
| بناء | وشاح مضفر قابل للفتح |
| إنهاء | شريط لاصق بخطاف وحلقة |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | UL94 V2 |
| مقاومة التآكل | واسطة |
| اللون القياسي | أسود |
| شهادة | RoHS، REACH |
| أداة القطع | شفرة أو سكين ساخن |
تحديد
رقم القطعة | عرض مسطح (مم) | ID (مم) | عرض الانتشار (مم) | عرض شريط التثبيت (مم) | التعبئة والتغليف طول (م/لفة) |
|
VBW-PVT-013-BK | 13 | Φ10 | 40±6 | 10 | 25 |
VBW-PVT-019-BK | 19 | Φ15 | 65±7 | 20 | 25 |
VBW-PVT-025-BK | 25 | Φ18 | 75±7 | 20 | 25 |
VBW-PVT-032-BK | 32 | Φ23 | 90±7 | 20 | 25 |
VBW-PVT-040-BK | 40 | Φ25 | 100±8 | 20 | 25 |
VBW-PVT-051-BK | 51 | Φ30 | 115±10 | 20 | 25 |
VBW-PVT-064-BK | 64 | Φ42 | 150±15 | 20 | 25 |
| VBW-PVT-075-BK | 75 | Φ52 | 170±20 | 20 | 25 |
| | | | | 25 |
| | | | | 25 |
| | | | | 25 |
| | Φ86 | | | 25 |
التطبيقات النموذجية
محطات العمل ومعدات المكاتب
يجمع بين كابلات الطاقة والبيانات والأجهزة الطرفية السائبة مع الحفاظ على سهولة تغييرها.
معدات التحكم الصناعية
يحمي أسلاك الاستشعار والتحكم المتصلة ويختصر الوصول إلى أماكن الأعطال.
الروبوتات والأتمتة
ينظم مجموعات الكابلات المرنة حيث يتم صيانة المكونات أو استبدالها بانتظام.
تحديثات داخلية للسيارات
يلف أسلاك الملحقات والأسلاك ذات الجهد المنخفض دون إزالة الموصلات المثبتة.
أنظمة الصوت والفيديو والفعاليات
يقوم بإنشاء ضفائر كابلات قابلة لإعادة الاستخدام للتركيبات التي يتم تجميعها وتفكيكها بشكل متكرر.
قم بقياس حزمة الكابلات عند أصغر وأكبر نقاطها، ثم أضف الموصلات الكبيرة ومواقع التفرعات. اختر عرضًا مناسبًا لإغلاقها بإحكام كافٍ دون ضغط الكابلات. حدد معدل الانحناء، ومصدر الاحتكاك، ودرجة الحرارة، وعدد دورات الفتح المطلوبة، حتى يتسنى اختيار الجديلة والإغلاق المناسبين للتطبيق.
التخصيص متاح
• العرض ونطاق الحزمة - تم تحديد الحجم وفقًا لمجموعة الكابلات المثبتة فعليًا وتداخل الإغلاق.
• تحديد الطول والتشطيب النهائي - قطع مُجهزة لمحطات العمل أو الآلات أو محطات تسخير الأسلاك.
• تكوين الإغلاق — يمكن مراجعة عرض ولون وموضع شريط الإغلاق.
• العلامات التجارية والتغليف - تتوفر الملصقات والرموز الشريطية والمجموعات وأطوال اللفائف وعلب الكرتون الأصلية حسب الاتفاق.
يُستخدم غلاف VBW-PVT القياسي لتنظيم الكابلات وحمايتها من التآكل. قد تتوفر وثائق RoHS وREACH ووثائق خلو المواد المعتمدة من الهالوجين. لا تُذكر تصنيفات مقاومة اللهب أو الأشعة فوق البنفسجية أو الماء أو العزل الكهربائي إلا إذا كانت مدعومة بالتصميم المطلوب بدقة.
• التحقق من المواد الخام - يتم فحص خيوط الجديلة ومواد الإغلاق وفقًا لمواصفات الإنتاج.
• فحص إحكام الإغلاق — يتم فحص محاذاة وتماسك نظام الإغلاق بالخطاف والحلقة.
• فحص الجدائل والحواف - يتم التحكم في التغطية والخيوط المكسورة والحواف السائبة والتلوث.
• فحص الإصدار النهائي - يتم التحقق من الأبعاد والطول والملصقات والكمية والتغليف.
01. هل يمكن تركيبه فوق الكابلات المزودة بموصلات؟
نعم. لا يحتاج غلاف المدخل الجانبي إلى المرور فوق الموصل.
02. هل يمكن إعادة فتح الغلاف وإعادة استخدامه؟
نعم. إنه مصمم للتطبيقات التي تتطلب الوصول المتكرر إلى الكابلات.
03. هل هو نفسه الكم المضفر القابل للتمدد والمغلق؟
لا، يفتح صمام VBW-PVT على طوله، مما يجعل عملية التركيب والصيانة التحديثية أسهل.
يرجى إرسال أبعاد الحزمة، وبيئة التركيب، ونوع الإغلاق المفضل، والطول النهائي، والكمية، والمستندات المطلوبة. ستقوم شركة MJ FLEX بمراجعة الطلب واقتراح نموذج أو عرض سعر مناسب.
