لماذا تختار الأكمام المنسوجة STW-PET-FR-V0؟
1. استيفاء متطلبات المواد المحددة من الفئة V-0
يدعم البناء المشار إليه المشاريع التي تحدد معيار UL 94 V-0 بدلاً من ادعاء FR عام.
2. ترقية الأسلاك الموجودة
يسمح المدخل الجانبي بإضافة الحماية من اللهب دون إزالة الأطراف.
3. حافظ على أسلاك المعدات في حالة جيدة
يُعاد فتح الغطاء للفحص والاستبدال والوصول إلى الفرع.
4. الموافقة على المواد والنظام بشكل منفصل
يمكن مراجعة الوثائق مع الأخذ في الاعتبار أن المعدات النهائية قد تتطلب تقييمًا خاصًا بها.
1. أداء المواد وفقًا لمعيار UL 94 V-0
يدعم التصميم المرجعي تصنيف قابلية اشتعال البلاستيك المحدد.

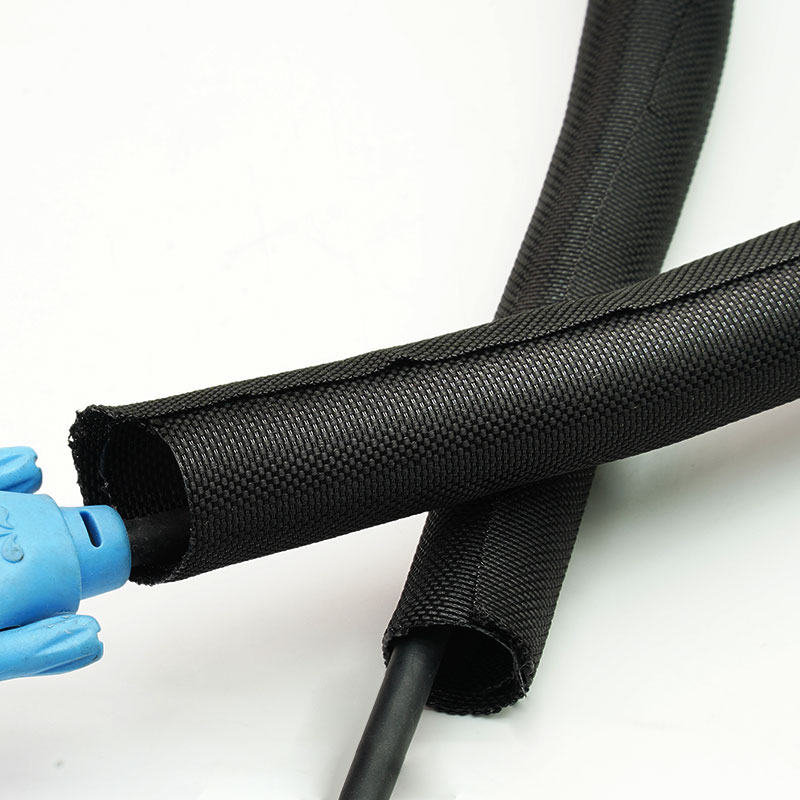

2. تصميم مقسم ذاتي الإغلاق
يلتف حول الكابلات الموجودة ويعود إلى وضع الإغلاق.

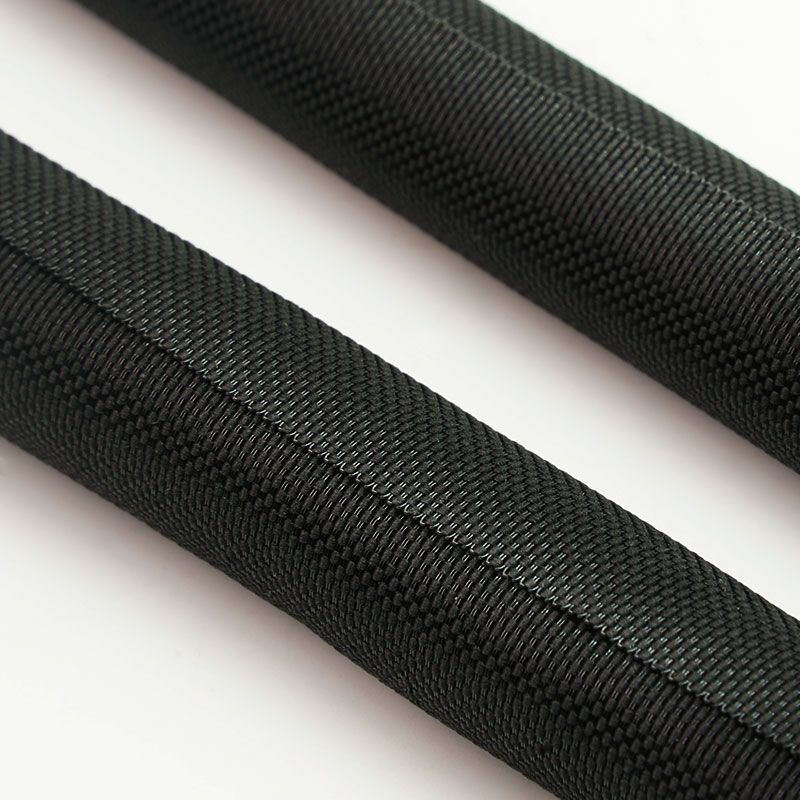

3. نسيج البولي إيثيلين تيريفثالات المقاوم للهب
يجمع بين مرونة النسيج والتحكم في سلوك اللهب للمادة.
4. إمكانية الوصول للتحديث والصيانة
يدعم التركيب والصيانة دون الحاجة إلى إزالة الموصل.
5. حماية مرنة من التآكل
يساعد على الحد من تآكل غلاف الكابلات داخل المعدات والخزائن.
6. التداخل المُتحكم به
يوفر تغطية مستمرة عند اختيار المقاس المناسب.
7. دعم وثائق الامتثال
يمكن مطابقة التقارير والإقرارات ذات الصلة مع أعمال البناء المطلوبة.
| مادة | خيط أحادي PET مثبط للهب + خيوط متعددة 900D |
| بناء | غلاف مقسم ذاتي الإغلاق |
| تداخل | ≥35% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +150 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | UL94 V0 |
| مقاومة التآكل | راجع المواصفة القياسية ISO6722 |
| مقاومة الشيخوخة | راجع المواصفة القياسية ISO6722 |
| مقاومة السوائل | راجع GMW14327 |
| اللون القياسي | أسود |
| شهادة | RoHS، REACH، خالٍ من الهالوجين |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | شفرة أو سكين ساخن |
تحديد
رقم القطعة | الحجم الاسمي (مم) | عرض الانتشار
(مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
STW-PET-003-BK-FR-V0 | Φ3 | 25±2 | 2 | 4 | 200 |
STW-PET-005-BK-FR-V0 | Φ5 | 29±2 | 4 | 6 | 200 |
STW-PET-006-BK-FR-V0 | Φ6 | 34±2 | 4 | 7 | 200 |
STW-PET-008-BK-FR-V0 | Φ8 | 46±2 | 6 | 10 | 100 |
STW-PET-010-BK-FR-V0 | Φ10 | 55±2 | 8 | 11 | 100 |
STW-PET-013-BK-FR-V0 | Φ13 | 65±2 | 12 | 15 | 100 |
STW-PET-016-BK-FR-V0 | Φ16 | 77±2 | 15 | 18 | 100 |
STW-PET-019-BK-FR-V0 | Φ19 | 104±5 | 18 | 20 | 50 |
| | | 23 | 26 | 25 |
| | | 27 | 31 | 25 |
| | | 30 | 34 | 25 |
| | | 37 | 40 | 25 |
| | | 48 | 52 | 25 |
● ملاحظة: اختر الحجم وفقًا لقطر الحزمة الفعلي وتأكد من وجود تداخل بنسبة 35% على الأقل بعد التركيب.
التطبيقات النموذجية
خزائن التحكم الكهربائية
يحمي أسلاك الطاقة والإشارة والتحكم المنظمة حيث يتم تحديد أداء المواد من الفئة V-0.
معدات البطاريات وتخزين الطاقة
يغلف الأسلاك المساعدة وأسلاك الجهد المنخفض مع الحفاظ على إمكانية الوصول للصيانة.
معدات الشحن
يحمي مجموعات الكابلات داخل الوحدات والعلب الخاضعة للمراجعة على مستوى المعدات.
الأجهزة والمعدات
يغطي الأسلاك الداخلية الموجهة بالقرب من الهياكل والمكونات.
معدات الإنتاج الإلكتروني
يوفر حماية فعالة لمجموعات الكابلات الموصولة.
يرجى التأكد من أن تصنيف UL 94 V-0 هو التصنيف المحدد؛ فهو غير قابل للاستبدال بتصنيف VW-1 أو EN 45545-2. يرجى تحديد نطاق الحزمة، ومتطلبات التداخل، ودرجة الحرارة، وموقع التركيب، والمستندات المطلوبة. يجب أن تشير الموافقة إلى المادة والبنية المطلوبتين بدقة.
التخصيص متاح
• اختيار المقاس المعتمد - تم مطابقة القطر والتداخل مع حزمة الكابلات.
• قطعة مقطوعة مسبقًا - أطوال المشاريع مع التفاوتات النهائية والأبعاد المتفق عليها.
• ملصقات التتبع - مراجع رقم الدفعة والمشروع والوثائق على العبوة.
• تغليف الشركة المصنعة الأصلية - أطوال لفائف مخصصة، ومجموعات، وملصقات، وكرتون.
ينطبق معيار UL 94 V-0 على المادة أو الغلاف المذكور، ولا يشمل اعتماد الحزام أو المعدات بالكامل. وهو يختلف عن معايير VW-1 وFMVSS 302 وEN 45545-2. يجب أن تتوافق وثائق RoHS وREACH ووثائق خلو المنتج من الهالوجين مع التركيبة الموردة.
• مادة مقاومة للهب - يتم التحقق من خيوط مقاومة اللهب المعتمدة قبل الإنتاج.
• التحقق من التداخل - يتم التحقق من الإغلاق عبر نطاق الحزمة المحدد.
• إمكانية تتبع العملية - يتم الاحتفاظ بالمواد ومجموعات الإنتاج.
• إصدار موثق - يتم التحقق من الأبعاد والمظهر والملصقات والملفات المطلوبة.
01. هل معيار UL 94 V-0 هو نفسه معيار VW-1؟
لا. إنها تصنيفات اختبار مختلفة ولا يمكن استبدالها بدون موافقة.
02. هل تُصدّق V-0 على الحزام بأكمله؟
لا، ينطبق ذلك على المادة المشار إليها أو على تصميم الغلاف.

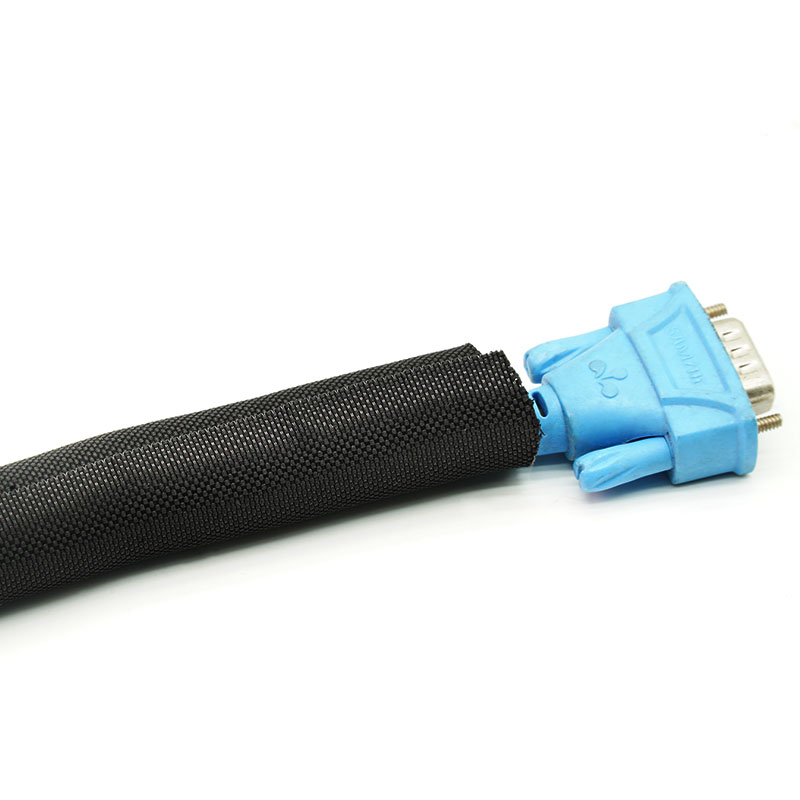

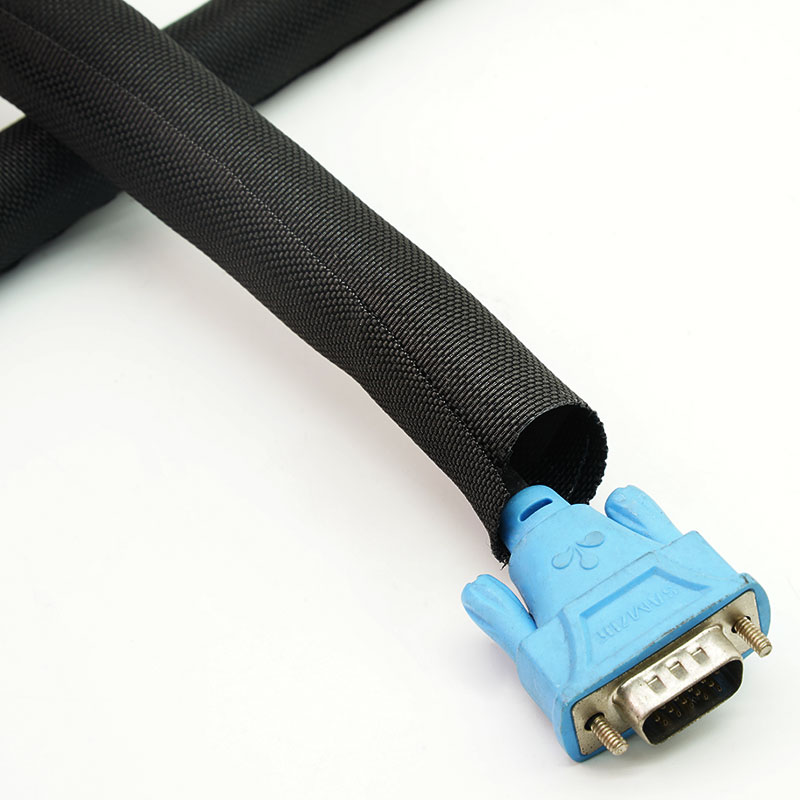

03. هل يمكن تركيبه بعد تركيب الموصلات؟
نعم. تصميمها الملتف المنقسم يدعم التركيب من الجانب.
أرسل نطاق الحزمة، وبيئة التركيب، والمعيار المطلوب، وطول القطع والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينة أو عرض سعر.
