لماذا تختار غلاف BRS-PET المضفر القابل للتمدد؟
• حل مشكلة فوضى الكابلات اليومية
تجمع الضفيرة الأسلاك المتدلية في حزمة أسلاك نظيفة وسهلة الاستخدام.
• تقليل التآكل الروتيني لغطاء الكابل
يوفر البولي إيثيلين تيريفثالات (PET) حاجزًا خفيف الوزن قابلًا للتضحية ضد الاحتكاك والخدش.
• تركيب سريع عبر الموصلات
يقلل التصميم القابل للتوسيع من إزالة الموصلات ويدعم التجميع الفعال.
• تجنب دفع المال مقابل درجات خاصة غير ضرورية
يغطي الإصدار القياسي الحماية الداخلية العامة عندما لا تكون هناك حاجة إلى شهادة محددة تتعلق بالحريق أو الأشعة فوق البنفسجية أو الصناعة.
1. مادة خيوط البولي إيثيلين تيريفثالات الأحادية
يوفر حماية موثوقة للكابلات للأغراض العامة.

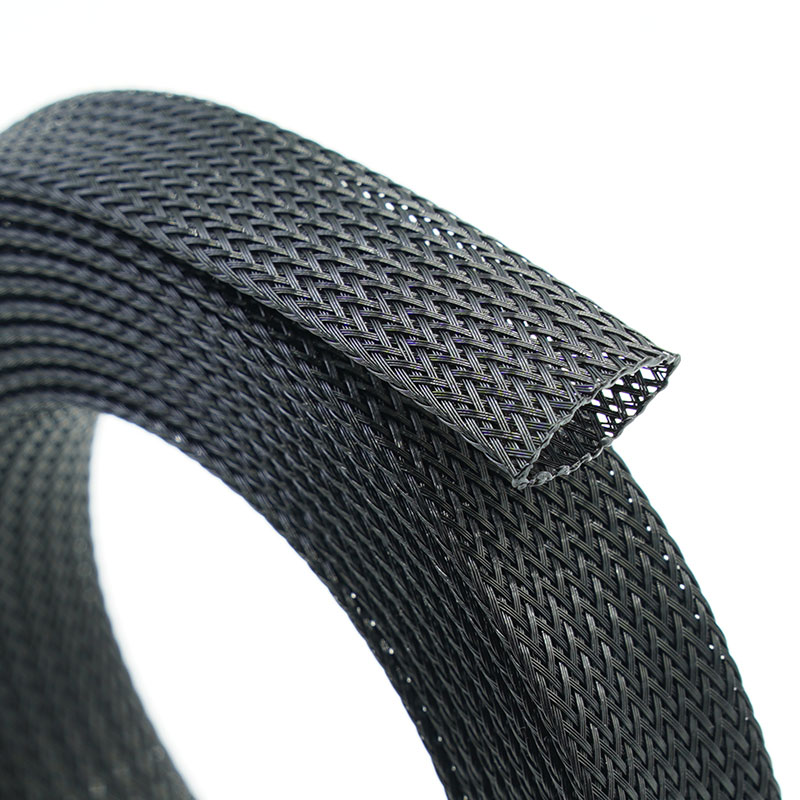

2. تصميم مضفر قابل للتمدد
يناسب الموصلات ويستوعب اختلافات معتدلة في حجم الحزمة.
3. حماية خفيفة الوزن من التآكل
يحمي أغلفة الأسلاك دون الحاجة إلى قناة سميكة.
4. توجيه الكابلات المرن
يتبع المنعطفات ومسارات الحزام غير المنتظمة.
5. هيكل مفتوح يسمح بمرور الهواء
يسمح بتبديد الحرارة والرطوبة بدلاً من إحكام إغلاق الحزمة.
6. قابل للقطع بالسكين الساخن
يدعم عملية القطع النظيفة أثناء الإنتاج ويقلل من تآكل الأطراف.
7. نطاق واسع للتخصيص
يمكن تعديل الحجم واللون وطول القطع والتعبئة والتغليف والملصقات وفقًا للحد الأدنى لكمية الطلب.
| مادة | خيط أحادي من البولي إيثيلين تيريفثالات |
| بناء | ضفيرة قابلة للتمدد |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | UL94 V2 |
| مقاومة التآكل | واسطة |
| سمك الجدار | 0.65 ± 0.05 مم |
| اللون القياسي | أسود |
| شهادة | RoHS، REACH، خالٍ من الهالوجين |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | سكين ساخن |
تحديد
رقم القطعة | العرض المسطح (W) | نطاق موسع (مم) | حائط سماكة (مم) | التعبئة والتغليف طول (م/بكرة) |
بوصة | mm | مين.(1) | الحد الأقصى (O) |
BRS-PET-003-BK | 1/8 بوصة | 3 | 1 | 6 | 0.65±0.05 | 1000 |
BRS-PET-006-BK | 1/4 بوصة | 6 | 3 | 9 | 0.65±0.05 | 500 |
BRS-PET-008-BK | 5/16 بوصة | 8 | 5 | 12 | 0.65±0.05 | 350 |
BRS-PET-010-BK | 3/8 بوصة | 10 | 7 | 17 | 0.65±0.05 | 350 |
BRS-PET-012-BK | نصف بوصة | 12 | 8 | 20 | 0.65±0.05 | 350 |
BRS-PET-016-BK | 5/8 بوصة | 16 | 10 | 27 | 0.65±0.05 | 250 |
BRS-PET-018-BK | 11/16" | 18 | 12 | 29 | 0.65±0.05 | 250 |
BRS-PET-020-BK | 3/4 بوصة | 20 | 14 | 32 | 0.65±0.05 | 200 |
| 1” | 25 | 18 | 35 | 0.65±0.05 | 200 |
| 1-1/4 بوصة | 32 | 20 | 50 | 0.65±0.05 | 150 |
| 1-1/2 بوصة | 38 | 30 | 60 | 0.65±0.05 | 100 |
| 1-3/4 بوصة | 45 | 35 | 75 | 0.65±0.05 | 100 |
| 2” | 50 | 40 | 80 | 0.65±0.05 | 100 |
| 2-1/2 بوصة | 64 | 45 | 105 | 0.65±0.05 | 50 |
| 3” | 76 | 64 | 120 | 0.65±0.05 | 50 |
| 4” | 100 | 80 | 150 | 0.65±0.05 | 50 |
● ملاحظة: يشير النطاق الموسع إلى القدرة الهندسية، وليس إلى نقطة التشغيل المستمرة المفضلة. يؤدي اختيار نطاق توسع قريب من الحد الأقصى إلى زيادة فتحات الجدائل، وتقليل تغطية السطح، وتقصير طول التركيب.
التطبيقات النموذجية
ضفائر الأسلاك الخاصة بالسيارات
ينظم الأسلاك الداخلية والعامة للمركبة مع تقليل احتكاكها.
لوحات التحكم الصناعية
يجمع هذا النظام أسلاك الإشارة والتحكم والطاقة لتحسين التوجيه وسهولة الصيانة.
الروبوتات والأتمتة
يدير مجموعات الكابلات المرنة على طول هياكل الآلات والتجميعات المتحركة.
الأجهزة الكهربائية
يحمي الأسلاك الداخلية من الأغطية والحواف الحادة وعمليات التركيب.

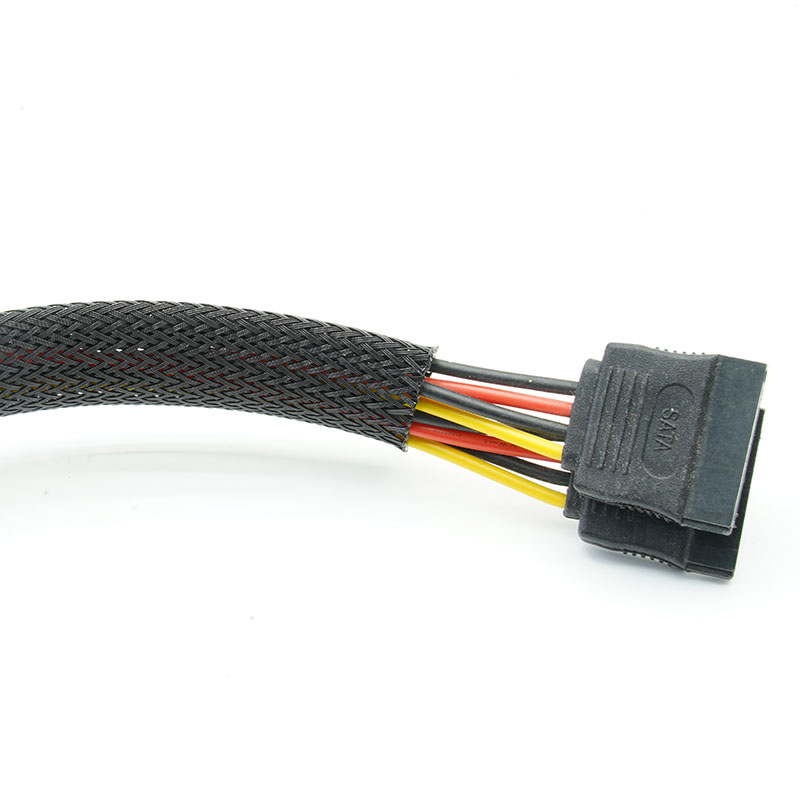

أجهزة الكمبيوتر والمعدات الإلكترونية
يحافظ على تنظيم كابلات الطاقة والبيانات دون إضافة قنوات ضخمة.
مشاريع التحديث العامة
ينزلق فوق مسارات الكابلات والموصلات المنفصلة حيث يفضل استخدام غلاف قابل للتمدد مغلق.
قم بقياس الحزمة النهائية وأكبر موصل، ثم اختر مقاسًا يوفر تمددًا كافيًا دون فقدان كبير في التغطية. حدد درجة حرارة التشغيل، ومستوى مقاومة التآكل، واللون، وطول القطع، وأي معايير خاصة بالهب أو الأشعة فوق البنفسجية أو معايير الصناعة. إذا كان هناك شرط محدد، فاختر درجة PET الوظيفية المناسبة بدلاً من النوع العام.
التخصيص متاح
• نطاق المقاسات - يمكن توفير أقطار اسمية متعددة للأسلاك الصغيرة وحتى حزم الكابلات الأكبر حجماً.
• مطابقة الألوان اللون الأسود هو اللون القياسي؛ ويمكن إنتاج ألوان إضافية لأغراض التعريف أو متطلبات العلامة التجارية.
• كثافة الضفائر وتمددها - يمكن مراجعة عملية البناء لتحقيق التوازن بين التغطية والمرونة ومرونة التوصيل.
• قص الأطوال - يمكن للقطع المقطوعة مسبقًا ذات الأطراف المغلقة بالسكين الساخن أن تدعم تجميع الأسلاك الجانبية للخط.
• تغليف خاص - يمكن تخصيص طول اللفة، وعلبة البيع بالتجزئة، والباركود، وملصق العميل، وكمية الكرتون.
يُستخدم غلاف BRS-PET العام لتنظيم الكابلات القياسي وحمايتها من التآكل. يمكن توفير الوثائق اللازمة الخاصة بلوائح RoHS وREACH وخلوّ المنتج من الهالوجين للمواد المعتمدة. عند تحديد أداء المنتج وفقًا لمعايير UL 94 V-0 أو VW-1 أو FMVSS 302 أو UV أو EN 45545، يُرجى استخدام نوع MJ FLEX المُختبَر المُناسب بدلاً من تطبيق هذه المواصفات على المنتج العام.
• فحص خيوط البولي إيثيلين تيريفثالات - يتم فحص المادة وقطر الخيط واللون وحالة السطح قبل عملية التضفير.
• التحكم في عملية التضفير أثناء التصنيع - تتم مراقبة التغطية ونمط الجديلة والشد والقطر أثناء الإنتاج.
• التحقق من التوسعة - يتم تركيب العينات على قوالب تحكم للتحقق من التمدد والاستعادة.
• التحكم في الوقت - يتم التحقق من طول اللفة أو الطول المقطوع مسبقًا وفقًا للطلب والتفاوت المتفق عليه.
• المظهر النهائي والتعبئة - يتم فحص الأطراف ونظافة السطح والملصقات والتغليف قبل الشحن.
01. إلى أي مدى يمكن أن يتمدد الكم؟
يعتمد التمدد على الحجم الاسمي وبنية الجديلة. يرجى تقديم أبعاد الحزمة والموصل للحصول على توصية مناسبة.
02. هل يمكن قصه بالمقص؟
يمكن ذلك، ولكن يوصى باستخدام سكين ساخن لأنه يغلق خيوط البولي إيثيلين تيريفثالات ويساعد على تقليل التلف.
03. هل البولي إيثيلين تيريفثالات القياسي مناسب للاستخدام الخارجي؟
للتعرض المطول لأشعة الشمس، استخدم النسخة المقاومة للأشعة فوق البنفسجية وراجع المتطلبات البيئية الفعلية.
04. هل هو مقاوم للاشتعال؟
لا تفترض تصنيفًا محددًا لمقاومة اللهب للنسخة العامة. اختر الإصدار VW-1 أو UL 94 V-0 أو EN 45545 عندما تتطلب المواصفات ذلك.
05. هل تتوفر ألوان مخصصة؟
قد تخضع عملية تطوير اللون للمراجعة بناءً على متطلبات الحجم والأداء. ويمكن أن تؤثر تغييرات اللون على أدلة مقاومة الأشعة فوق البنفسجية أو قابلية الاشتعال، لذا يجب الموافقة عليها قبل بدء الإنتاج.
يرجى تحديد قطر الحزمة، وحجم الموصل، والبيئة، والمعيار المطلوب، والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينات أو عرض سعر.
