لماذا تختار نول STW-PES المنسوج ذو الفتحة؟
1. توفير تغطية ناعمة مصنوعة بالكامل من البوليستر
يُوفر النسيج المنسوج سطح تلامس متجانس حول الكابلات.
2. تحديث الضفائر الموجودة
يتم تثبيت الملف التعريفي المنفصل دون إزالة الموصلات.
3. تنظيم حزم الكابلات المختلطة
يحتوي الغلاف المرن على أسلاك وفروع غير منتظمة.
4. اجعل الصيانة بسيطة
يُعاد فتح الغطاء لإجراء الفحص وتغيير الكابلات.

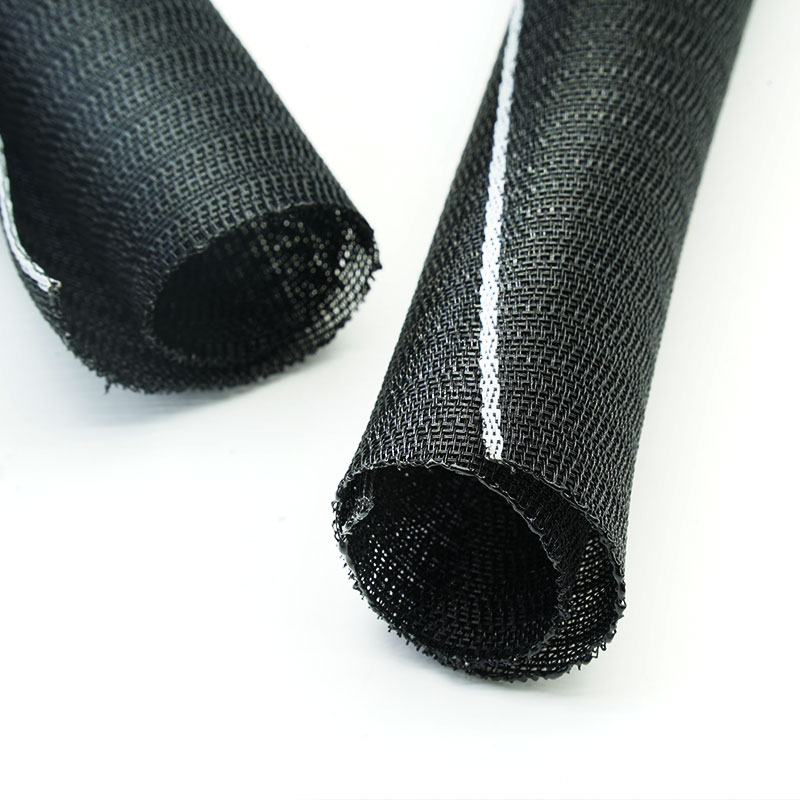

1. مصنوع بالكامل من خيوط البوليستر
يوفر حماية خفيفة الوزن للأقمشة.

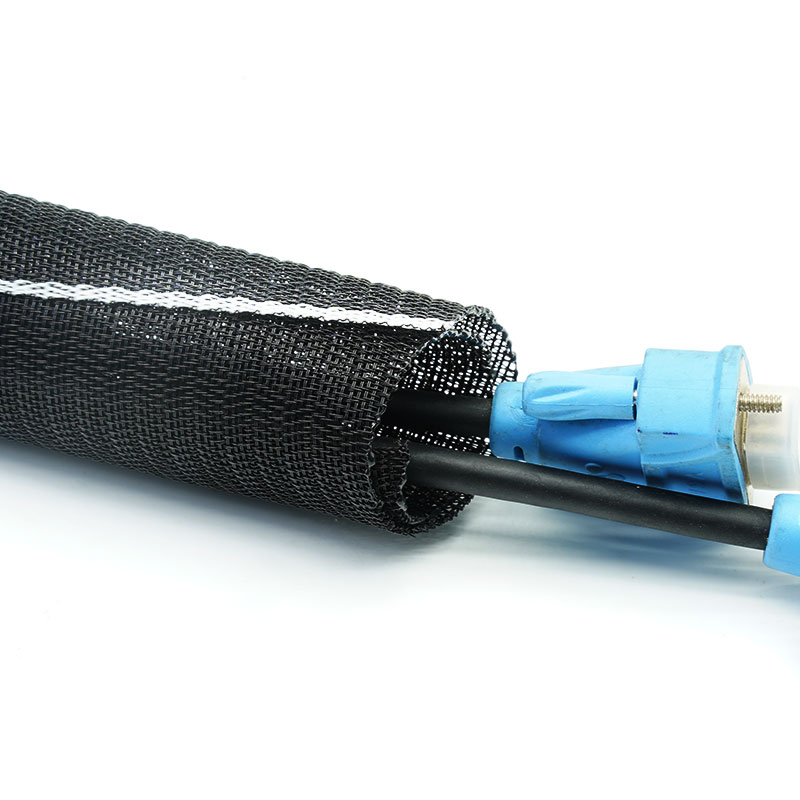

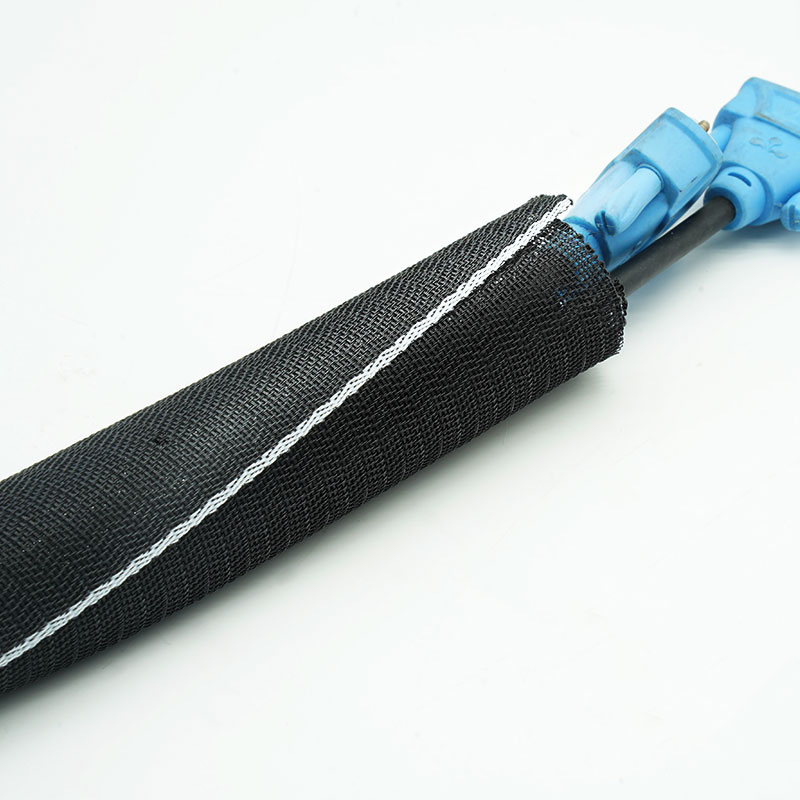

2. تصميم لفافة منسوجة مقسمة
يتم تركيبه من الجانب.
3. سطح تلامس ناعم
يحمي أغلفة الكابلات واللوحات المجاورة.
4. حاوية كابل مرنة
يتبع الانحناءات وتنوع الحزم.
5. فروع يسهل الوصول إليها
يسمح بتمديد الكابلات المحلية.
6. حماية عامة من التآكل
يقلل من الاحتكاك والتآكل الناتج عن الاستخدام اليومي.
7. توريد المعدات الأصلية حسب الطلب
يمكن الاطلاع على المقاسات والأطوال والألوان والتغليف.
| مادة | بوليستر |
| بناء | نول منقسم منسوج |
| تداخل | ≥35% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | DIN5510 |

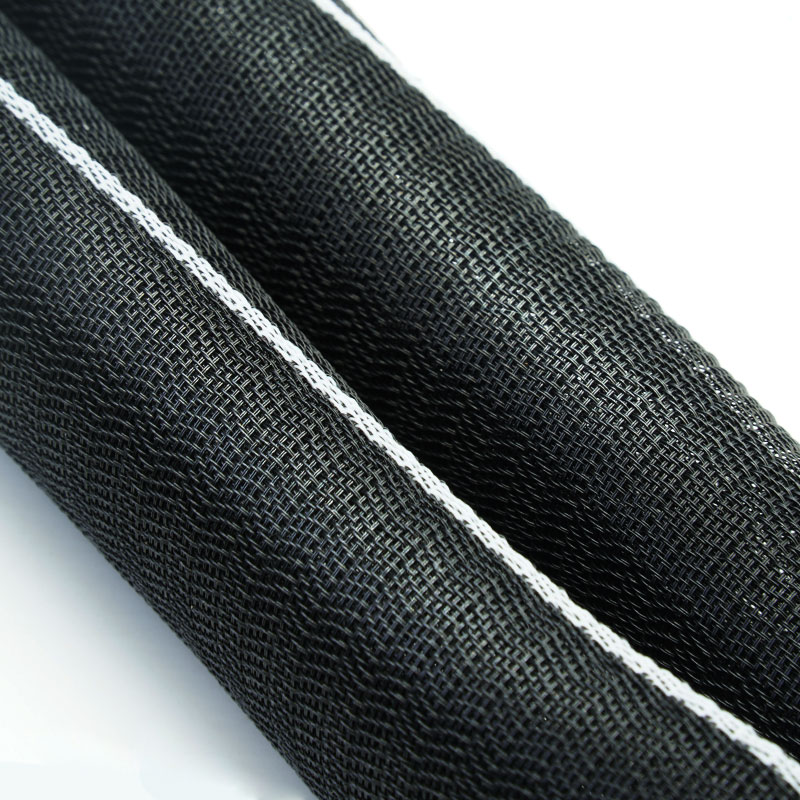

| اللون القياسي | أسود اللون مع شريط تعريف أبيض |
| متوافق مع توجيهات RoHS | نعم |
| متوافق مع معايير الوصول | نعم |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | شفرة أو سكين ساخن |
| إمداد | لفائف أو أطوال مقطوعة |
تحديد
رقم القطعة | ID (مم) | عرض الانتشار
(مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
STW-PES-005-BK | 5 | 25±4 | 4 | 6 | 100 |
STW-PES-008-BK | 8 | 40±4 | 6 | 9 | 100 |
STW-PES-010-BK | 10 | 45±4 | 8 | 11 | 100 |
STW-PES-013-BK | 13 | 65±5 | 12 | 15 | 50 |
STW-PES-016-BK | 16 | 77±5 | 15 | 18 | 100 |
STW-PES-019-BK | 19 | 97±5 | 18 | 22 | 100 |
| | | 23 | 26 | 50 |
| | | 28 | 30 | 50 |
| | | 29 | 34 | 25 |
| | | 35 | 40 | 25 |
| | | 48 | 52 | 25 |
● ملاحظة: اختر الحجم وفقًا لقطر الحزمة الفعلي وتأكد من وجود تداخل بنسبة 35% على الأقل بعد التركيب.
التطبيقات النموذجية
التصميمات الداخلية للسيارات
يقوم بتنظيم الأسلاك خلف لوحات القيادة والمقاعد والزخارف.
الآلات الصناعية
يحمي كابلات التحكم حول الإطارات واللوحات.
خزائن كهربائية
يحتوي على أسلاك مع الحفاظ على إمكانية الوصول لتشخيص الأعطال وإصلاحها.
الأجهزة
يحمي الأسلاك الداخلية من ملامسة الهيكل.
معدات مكتبية وإلكترونية
يُنشئ حزمة كابلات نظيفة وقابلة للاستخدام.
قم بقياس نطاق الحزمة، بما في ذلك الفروع والوصلات. اختر تداخلاً كافياً لتغطية آمنة عند الانحناءات. حدد متطلبات مقاومة التآكل، والحركة، ودرجة الحرارة، والسوائل، والمظهر. اختر درجة مقاومة مخصصة للحريق، أو درجات الحرارة العالية، أو الأشعة فوق البنفسجية عند الحاجة إلى هذه الخصائص.
التخصيص متاح
القطر والتداخل - متطابق مع حزمة الكابلات.
كثافة النسيج - تم تعديلها لتوفير التغطية والملمس.
قص الأطوال والأطراف - تجهيز القطع بالتشطيب المتفق عليه.
الألوان والتغليف - ملصقات المشاريع والأكياس وعلب الكرتون الأصلية متوفرة.
غلاف STW-PES القياسي هو غلاف نسيجي بوليستر متعدد الأغراض. لا تُحدد تصنيفات مقاومة اللهب أو الأشعة فوق البنفسجية أو درجات الحرارة العالية أو تقليل الضوضاء دون بيانات داعمة. يمكن تقديم الوثائق ذات الصلة بتوجيهات RoHS وREACH والهالوجين للمواد المعتمدة.
مراقبة خيوط البوليستر - يتم التحقق من المادة واللون.
فحص جودة النسيج - يتم فحص التغطية والحواف والتلوث.
التحقق من الأبعاد - تم تأكيد الحجم والتداخل والطول.
الإصدار النهائي - تم فحص الملصقات والكمية والتغليف.
01. هل STW-PES هو نفسه إصدار 175 C؟
لا. استخدم STW-PET-HT عندما يكون البناء المعتمد لدرجات الحرارة العالية مطلوبًا.
02. هل يمكن تركيبه فوق الموصلات؟
نعم. يتم تركيب الغلاف المنقسم من الجانب.
03. هل يمكن توفير ألوان مخصصة؟
نعم، رهناً بتوفر الخيوط والحد الأدنى للطلب.
أرسل نطاق الحزمة، وبيئة التركيب، والأداء المطلوب، وطول القطع والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وترتيب عينة أو عرض سعر.
