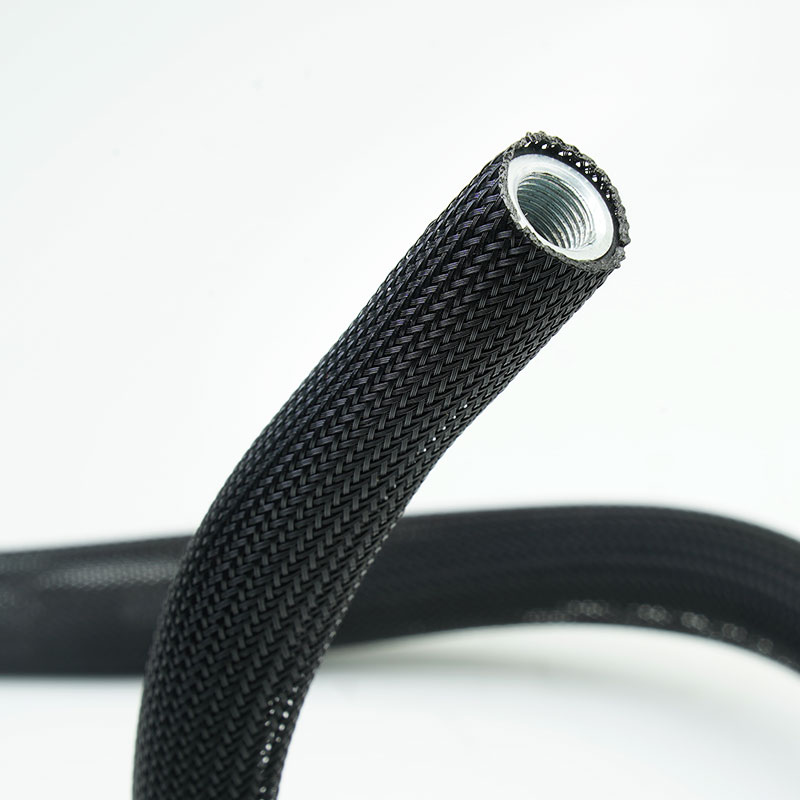

حماية مرنة ضد التآكل لتجميعات الكابلات والخراطيم الصناعية
لماذا تختار غلاف PA6 المصنوع من النايلون المضفر؟
• تحسين الحماية في المناطق المرتفعة
يوفر PA6 حاجزًا مضفرًا قويًا لحزم الكابلات التي تحتك بالإطارات أو الهياكل أو المكونات القريبة.
• تركيب الموصلات بدون بنية مقسمة
يتمدد الغلاف القابل للتمدد أثناء التركيب ثم يعود إلى وضعه الطبيعي حول حزمة الكابلات.
• الموازنة بين الصلابة والمرونة
يتبع الغلاف الانحناءات وتغيرات شكل الحزمة دون وزن الأنابيب الصلبة.
• دعم الإنتاج الخاص بالتطبيقات
يمكن مطابقة معلومات الاختبار المتاحة مع الحجم المقترح وموقع التركيب ومواصفات مشروع العميل قبل الموافقة.
1. بناء أحادي الشعيرة من مادة PA6
يوفر حماية ميكانيكية متينة بفضل هيكله المضفر المرن.

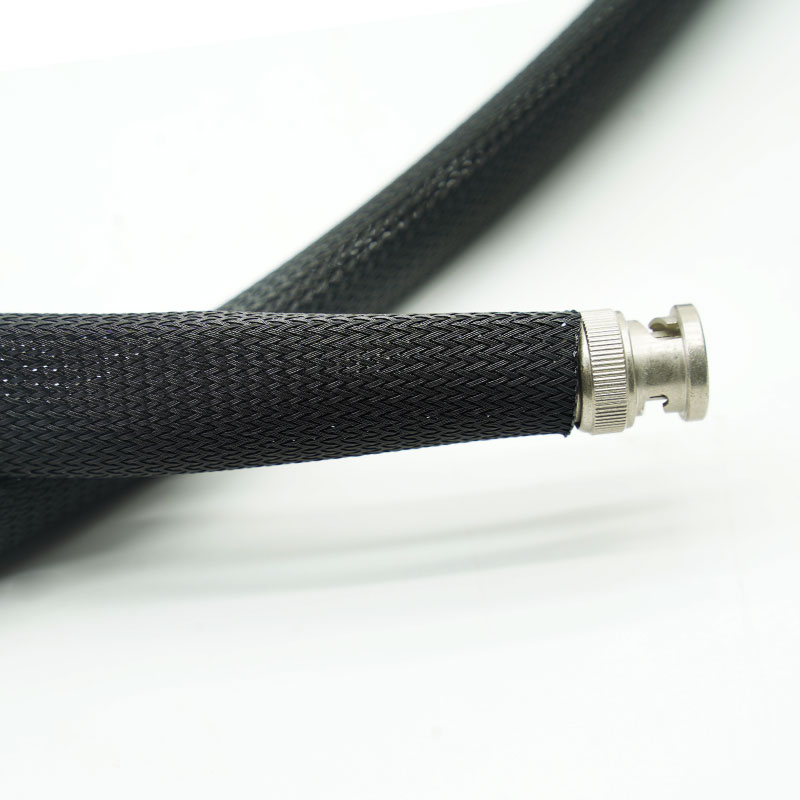

2. نطاق تركيب قابل للتوسيع
يمر فوق الموصلات ويستوعب اختلافاً معتدلاً في قطر الحزمة.
3. مقاومة جيدة للتآكل
يساعد على تقليل تآكل غلاف الكابل في مسارات الآلات والمعدات.

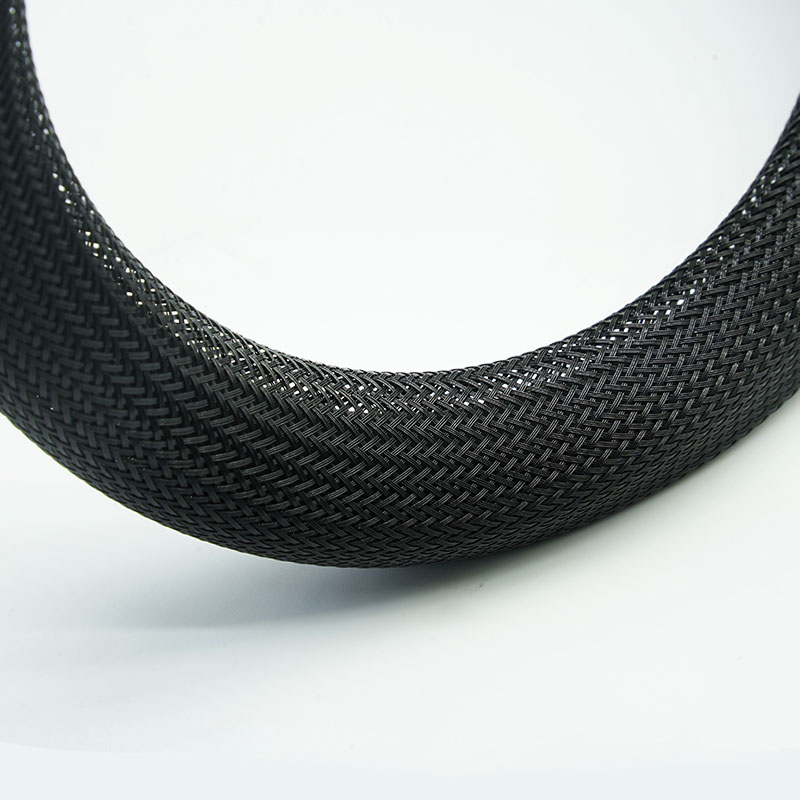

4. أداء الانحناء المرن
يتبع مسارات الحزام المنحنية مع الحفاظ على تغطية منظمة.
5. جديلة مفتوحة خفيفة الوزن
يوفر الحماية دون إحكام إغلاق الحزمة أو إنشاء قناة ضخمة.
6. خيارات التوريد المخصصة
متوفر بأحجام وألوان وأطوال قطع وتغليف خاصة بالمشروع، ويخضع ذلك للمراجعة.
| مادة | خيط أحادي من مادة PA6 |
| بناء | ضفيرة قابلة للتمدد |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 220±10 درجة مئوية |
| قابلية الاشتعال | UL94 V2 |
| مقاومة التآكل | عالي |
| سمك الجدار | 0.65 ± 0.05 مم |
| اللون القياسي | أسود |
| متوافق مع توجيهات RoHS | نعم |
| متوافق مع معايير الوصول | نعم |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | سكين ساخن |
تحديد
رقم القطعة | العرض المسطح (W) | نطاق موسع (مم) | حائط سماكة (مم) | التعبئة والتغليف طول (م/بكرة) |
بوصة | mm | مين.(1) | الحد الأقصى (O) |
BRS-PA6-003-BK | 1/8 بوصة | 3 | 1 | 6 | 0.65±0.05 | 1000 |
BRS-PA6-006-BK | 1/4 بوصة | 6 | 3 | 9 | 0.65±0.05 | 500 |
BRS-PA6-008-BK | 5/16 بوصة | 8 | 5 | 12 | 0.65±0.05 | 350 |
BRS-PA6-010-BK | 3/8 بوصة | 10 | 7 | 17 | 0.65±0.05 | 350 |
BRS-PA6-012-BK | نصف بوصة | 12 | 8 | 20 | 0.65±0.05 | 350 |
BRS-PA6-016-BK | 5/8 بوصة | 16 | 10 | 27 | 0.65±0.05 | 250 |
BRS-PA6-018-BK | 11/16" | 18 | 12 | 29 | 0.65±0.05 | 250 |
BRS-PA6-020-BK | 3/4 بوصة | 20 | 14 | 32 | 0.65±0.05 | 200 |
| 1” | 25 | 18 | 35 | 0.65±0.05 | 200 |
| 1-1/4 بوصة | 32 | 20 | 50 | 0.65±0.05 | 150 |
| 1-1/2 بوصة | 38 | 30 | 60 | 0.65±0.05 | 100 |
| 1-3/4 بوصة | 45 | 35 | 75 | 0.65±0.05 | 100 |
| 2” | 50 | 40 | 80 | 0.65±0.05 | 100 |
| 2-1/2 بوصة | 64 | 45 | 105 | 0.65±0.05 | 50 |
| 3” | 76 | 64 | 120 | 0.65±0.05 | 50 |
| 4” | 100 | 80 | 150 | 0.65±0.05 | 50 |
● ملاحظة: يشير النطاق الموسع إلى القدرة الهندسية، وليس إلى نقطة التشغيل المستمرة المفضلة. يؤدي اختيار نطاق توسع قريب من الحد الأقصى إلى زيادة فتحات الجدائل، وتقليل تغطية السطح، وتقصير طول التركيب.
التطبيقات النموذجية
الآلات الصناعية
يحمي أسلاك التحكم والمستشعرات من الاحتكاك بالإطارات والواقيات وأسطح المعدات المتحركة.
السيارات والمركبات المتخصصة
يقوم بتجميع أسلاك التوصيل في المناطق التي تتطلب توجيهًا مرنًا وحماية ميكانيكية أقوى.
الروبوتات والأتمتة
يتحكم في اضطراب الكابلات وتآكل السطح على طول المسارات المفصلية أو التي تخضع للصيانة بشكل متكرر.
الأدوات الكهربائية ومعدات الإنتاج
يحمي الأسلاك الداخلية من الاهتزازات والتعامل معها وملامستها للهياكل الخارجية.
معدات بحرية وخارجية
يوفر تنظيمًا قويًا للكابلات حيث يجب مراعاة التعرض للرطوبة والتعامل الميكانيكي معًا.
يرجى تحديد الحد الأدنى والحد الأقصى لقطر حزمة الكابلات، وأكبر موصل، ونصف قطر الانحناء، ومستوى التآكل، ودرجة الحرارة، والسوائل، والوثائق المطلوبة. يمتص البولي أميد 6 (PA6) رطوبة أكثر من البولي إيثيلين تيريفثالات (PET)، لذا يجب مراجعة المتطلبات البُعدية أو الميكانيكية في التطبيقات ذات التحكم الدقيق في ظل ظروف التشغيل المتوقعة.
خيارات التخصيص
• نطاق الحجم والتوسع -يمكن مراجعة القطر الاسمي وزاوية الجديلة مقابل حزمة الكابلات وأكبر موصل.
• خيارات الألوان -اللون الأسود هو اللون القياسي؛ ويمكن تقييم الألوان الأخرى وفقًا للكمية وتوافر المواد الخام.
• خدمة قص الأطوال -يمكن توفير قطع مقطوعة مسبقًا مع مراعاة التفاوت المسموح به في الطول ومعالجة الأطراف.
• التغليف والتعريف-يمكن تخصيص طول اللفة، وكمية الكرتون، والعلامات التجارية الخاصة، ومراجع المشروع.
• تصميم خاص بالتطبيق-يمكن مراجعة كثافة الجديلة واختيار الخيوط عندما تختلف متطلبات التآكل أو المرونة أو التغطية عن المنتج القياسي.
يعتمد أداء مادة PA6 على نوع الراتنج والخيوط وحالة المعالجة المختارة. يمكن توفير وثائق RoHS وREACH ووثائق خلو المواد من الهالوجين للمواد المعتمدة عند الاقتضاء. لا يجوز وصف مادة PA6 القياسية بأنها UL 94 V-0 أو VW-1 أو FMVSS 302 إلا إذا كان التصميم المطلوب مدعومًا بالتقرير ذي الصلة.
• التحقق من الغزل الوارد - يتم فحص هوية المادة ولونها وحالة الخيوط قبل عملية التضفير.
• التحكم في تناسق الضفائر -يقوم المشغلون بمراقبة التغطية ونمط الالتقاط وعيوب السطح أثناء الإنتاج.
• فحص الأبعاد -يتم التحقق من القطر الاسمي وسلوك التمدد ومرور الموصل وفقًا للمواصفات المعتمدة.
• فحص الطول والتغليف -يتم التحقق من طول اللفة أو طول القطع، والملصقات، وكمية العبوة قبل الإصدار.
• الفحص البصري النهائي-يتم فحص الغلاف النهائي للتأكد من خلوه من الخيوط المكسورة والتلوث والجدائل غير المنتظمة والأطراف التالفة.
01. ما الفرق بين مادة PA6 وأغلفة PET؟
يُختار البولي أميد 6 عادةً عندما يُفضّل استخدام متانة النايلون ومرونته ومقاومته للتآكل. أما البولي إيثيلين تيريفثالات (PET) فيُختار غالبًا لإدارة الكابلات للأغراض العامة، ولثبات أبعاده، ولتوفره التجاري الواسع.
02. هل يمكن توسيعه عبر الموصلات؟
نعم. اختر حجمًا اسميًا يمكن أن يمر فوق أكبر موصل ويلتف حول حزمة الكابلات.
03. هل مادة PA6 مقاومة للاشتعال بشكل تلقائي؟
لا. يعتمد أداء مقاومة اللهب على نوع المادة المستخدمة وطريقة التصنيع. يرجى تحديد المعيار المطلوب عند طلب عرض سعر.
04.هل يمكن توفير أطوال مقطوعة حسب الطلب؟
نعم، يخضع ذلك لتفاوت الطول، والتشطيب النهائي، والتعبئة والتغليف، ومراجعة الحد الأدنى للطلب.
يرجى تحديد قطر الحزمة، وحجم الموصل، والبيئة، والمعيار المطلوب، والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينات أو عرض سعر.
