•حماية الخطوط المعرضة للخطر بالقرب من الحرارة الشديدة

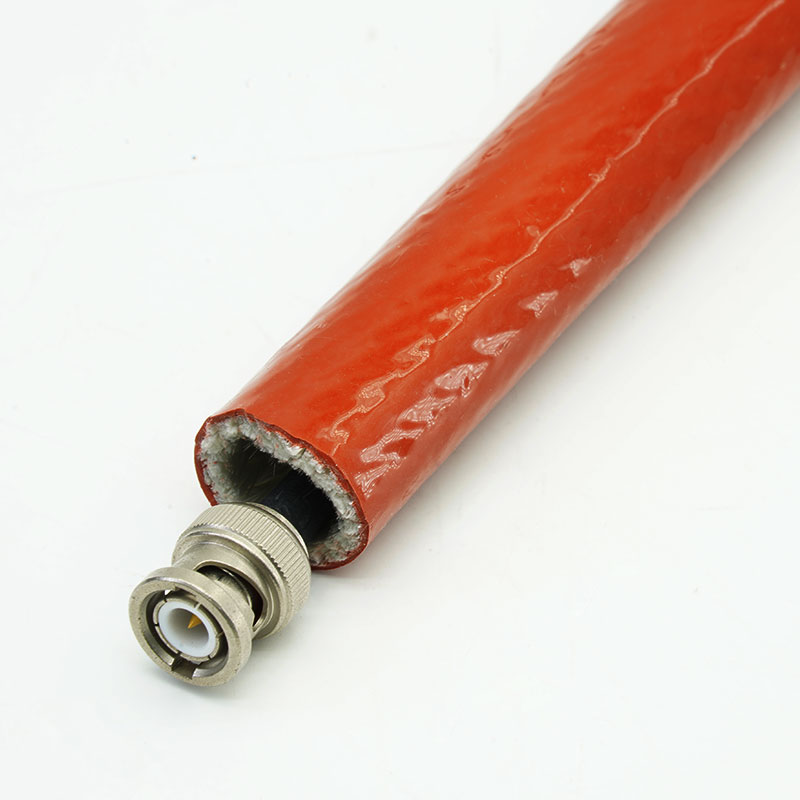

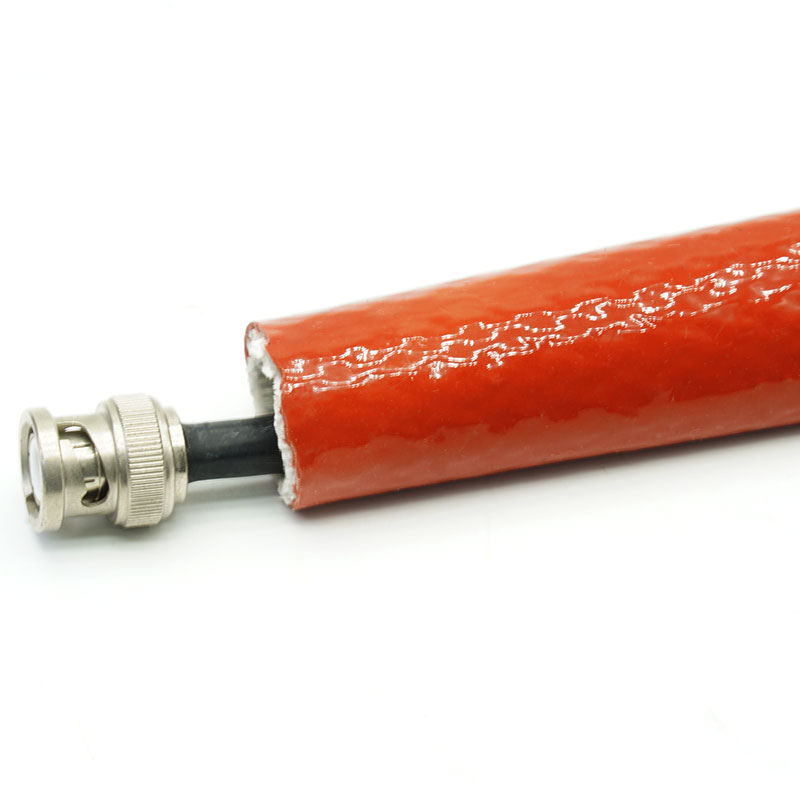

يُنشئ حاجزًا حراريًا حول الخراطيم الهيدروليكية والكابلات والأنابيب القريبة من الأفران وأنظمة العادم ومعدات العمليات الساخنة.
•إدارة أكثر من خطر حراري واحد
تم تصميم هيكل المنتج لتوفير الحماية ضد المخاطر الحرارية المختلفة، بما في ذلك الحرارة الإشعاعية والتعرض المباشر للهب وتناثر المعادن المنصهرة.
•الجمع بين العزل ومرونة المسار

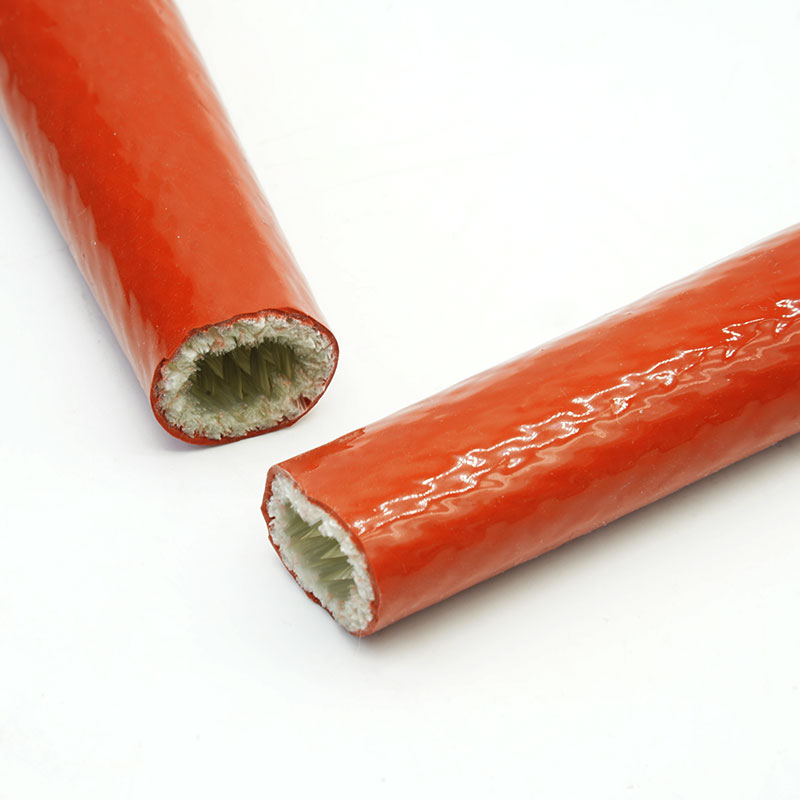

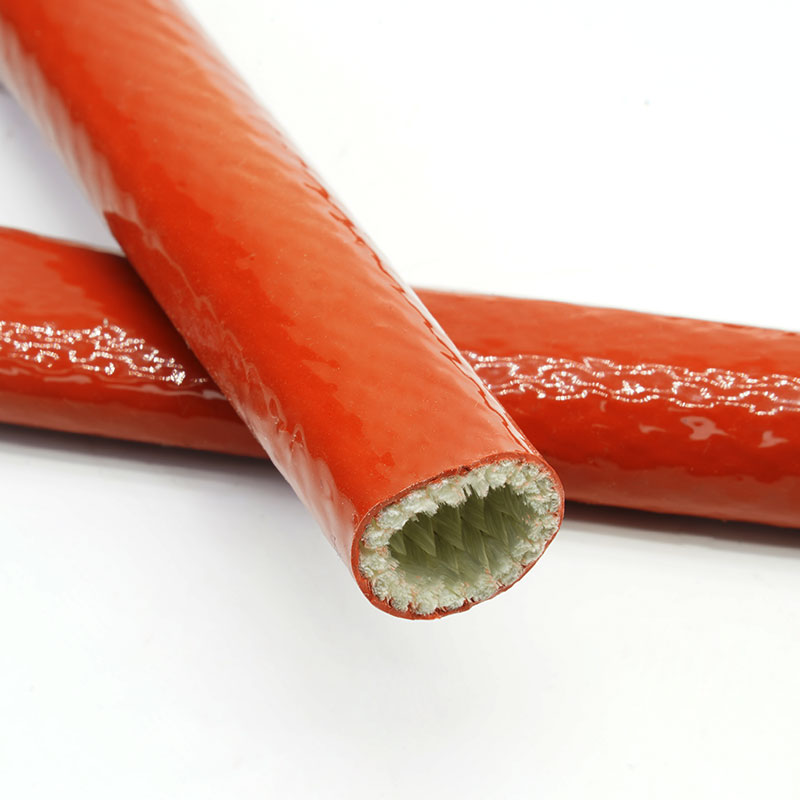

يسمح الهيكل المرن المصنوع من الألياف الزجاجية المنسوجة بتوجيه الخراطيم والكابلات المنحنية، بينما يعزز الطلاء الخارجي المصنوع من مطاط السيليكون المرونة والمتانة ومقاومة التعرض البيئي.
• تغطي نطاقًا واسعًا من أقطار التجميع
متوفر بأقطار داخلية تتراوح من 6 إلى 150 مم، مما يوفر الحماية للكابلات الصغيرة والخراطيم الهيدروليكية والأنابيب الأكبر أو حزم الخراطيم.
1.ركيزة من الألياف الزجاجية من نوع E
يستخدم تقوية أنبوبية منسوجة خالية من القلويات للعزل الحراري في درجات الحرارة العالية.

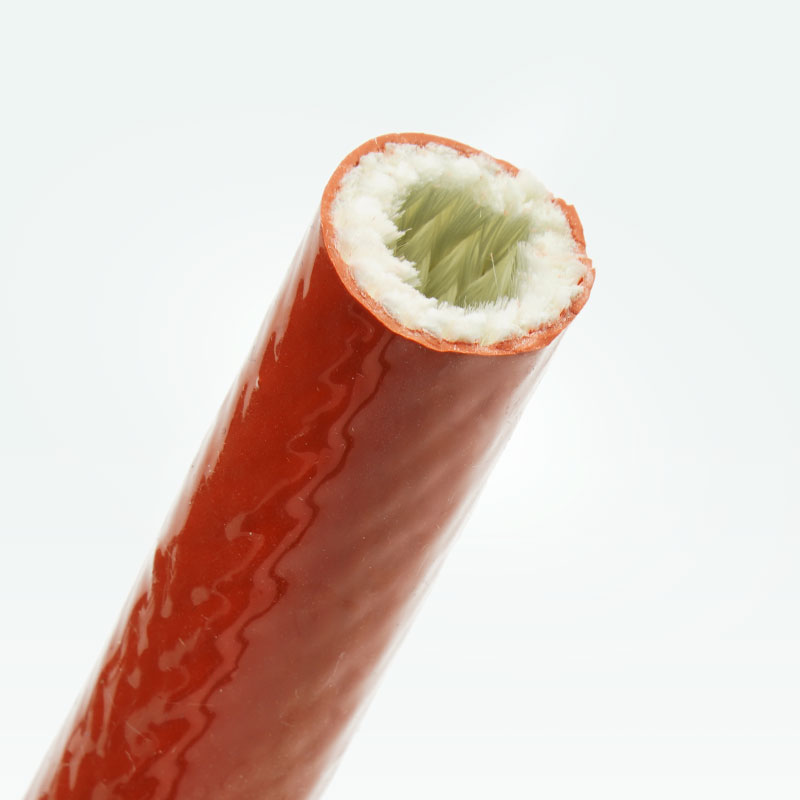

2.طلاء سيليكون مقاوم للحرارة العالية
الغلاف المصنوع من الألياف الزجاجية مغطى بطبقة من مطاط السيليكون المقاوم لدرجات الحرارة العالية.
3.نطاق واسع لدرجة حرارة التشغيل
مصمم للعمل في درجات حرارة مستمرة تتراوح من -50 درجة مئوية إلى +260 درجة مئوية، مما يدعم الاستخدام في البيئات الصناعية ذات درجات الحرارة المنخفضة والعالية.
4.الحماية من التعرض لدرجات الحرارة العالية
يوفر الحماية من الحرارة الإشعاعية واللهب وتناثر المعادن المنصهرة.
5.تصميم أنبوبي مرن
يسمح التصميم الأنبوبي المرن بانحناءات الخراطيم والكابلات العادية مع الحفاظ على تغطية حماية خارجية مستمرة.
| مادة | ألياف زجاجية E + مطاط سيليكون مقاوم للحرارة العالية |
| درجة حرارة التشغيل | -50 درجة مئوية ~ +260 درجة مئوية، تصل درجة الحرارة القصوى إلى 3000 درجة فهرنهايت (1650 درجة مئوية) |
| الجهد الاسمي | 7 كيلو فولت - 25 كيلو فولت |
| قابلية الاشتعال | VW-1 |
| اللون القياسي | أحمر (لون قابل للتخصيص) |
| شهادة | Rohs، ريتش |
| أداة القطع | مقص |
تحديد
رقم القطعة | القطر الداخلي | حائط سماكة (مم) | التعبئة والتغليف طول (م/بكرة) |
| mm | بوصة |
| GF-FH-SR-006-RD | 6 | 1/4" | 1.5 | 20 |
| GF-FH-SR-008-RD | 8 | 5/16" | 1.6 | 20 |
| GF-FH-SR-010-RD | 10 | 3/8 بوصة | 1.8 | 20 |
| GF-FH-SR-012-RD | 12 | نصف بوصة | 2.0 | 20 |
| GF-FH-SR-015-RD | 15 | 5/8" | 2.1 | 20 |
| GF-FH-SR-020-RD | 20 | 3/4 بوصة | 2.4 | 20 |
| GF-FH-SR-022-RD | 22 | 7/8" | 2.5 | 20 |
| GF-FH-SR-025-RD | 25 | 1" | 2.6 | 20 |
| GF-FH-SR-030-RD | 30 | 1-1/8 بوصة | 2.9 | 20 |
| GF-FH-SR-032-RD | 32 | 1-1/4 بوصة | 3.0 | 20 |
| GF-FH-SR-035-RD | 35 | 1-3/8 بوصة | 3.1 | 20 |
| GF-FH-SR-038-RD | 38 | 1-1/2 بوصة | 3.3 | 20 |
| GF-FH-SR-040-RD | 40 | 1-5/8 بوصة | 3.4 | 20 |
| GF-FH-SR-045-RD | 45 | 1-3/4 بوصة | 3.5 | 20 |
| GF-FH-SR-050-RD | 50 | 2" | 3.6 | 20 |
| GF-FH-SR-055-RD | 55 | 2-1/4 بوصة | 3.7 | 20 |
| GF-FH-SR-060-RD | 60 | 2-3/8 بوصة | 3.8 | 20 |
| GF-FH-SR-065-RD | 65 | 2-1/2 بوصة | 3.8 | 20 |
| GF-FH-SR-070-RD | 70 | 2-3/4 بوصة | 4.0 | 20 |
| GF-FH-SR-075-RD | 75 | 3" | 4.1 | 10 |
| GF-FH-SR-080-RD | 80 | 3-1/8 بوصة | 4.2 | 10 |
| GF-FH-SR-085-RD | 85 | 3-1/4 بوصة | 4.3 | 10 |
| GF-FH-SR-090-RD | 90 | 3-1/2 بوصة | 4.4 | 10 |
| GF-FH-SR-095-RD | 95 | 3-3/4 بوصة | 4.5 | 10 |
| GF-FH-SR-100-RD | 100 | 4" | 4.6 | 10 |
| GF-FH-SR-110-RD | 110 | 4-3/8 بوصة | 5.0 | 10 |
| GF-FH-SR-120-RD | 120 | 4-3/4 بوصة | 5.2 | 10 |
| GF-FH-SR-130-RD | 130 | 5-1/8 بوصة | 5.5 | 10 |
| GF-FH-SR-150-RD | 150 | 6" | 6.0 | 10 |
التطبيقات النموذجية
مصانع الصلب والمسابك
يساعد على حماية الخراطيم والكابلات والأنابيب من الحرارة الإشعاعية وتناثر المعادن المنصهرة بالقرب من مناطق الصب ومعالجة المعادن.
معدات هيدروليكية بالقرب من الأفران
يقلل من التعرض الحراري المباشر الذي يمكن أن يؤدي إلى تصلب أو تشقق أو تلف أغطية الخراطيم الهيدروليكية قبل الأوان.
خلايا اللحام والأعمال الساخنة
يحمي خطوط الخدمة من الشرر المتقطع والحرارة ومصادر اللهب القريبة حيث لا يمكن نقل مسارها إلى مسافة أبعد.
مناطق المحرك والعادم
يوفر طبقة عازلة حول الخطوط المتوافقة التي يتم توجيهها بالقرب من مشعبات العادم الساخنة أو مكونات العادم أو المحركات الصناعية.
قم بقياس أكبر قطر خارجي على طول الجزء المحمي، بما في ذلك الوصلات والمشابك والتوسعات الموضعية. اختر قطراً داخلياً يسمح بالتركيب دون ضغط الخرطوم أو ترك غلاف فضفاض بلا داعٍ.
حدد مصدر الحرارة، والمسافة، والاتجاه، ومدة التعرض، وما إذا كان الخطر حرارة إشعاعية، أو لهبًا مباشرًا، أو تناثرًا منصهرًا. تحقق من الانحناءات والحركة خلال دورة تشغيل المعدات بالكامل. حدد كيفية تثبيت أطراف الأكمام وحمايتها من التلف أو دخول الملوثات.
التخصيص متاح
•القطر وسماكة الجدار-تتوفر مجموعة من الأقطار الداخلية القياسية، مع إمكانية تخصيص الأحجام وسماكات الجدران وفقًا لمتطلبات المشروع.
•خيارات الألوان -تتوفر خيارات ألوان متعددة لتلبية تفضيلات العملاء ومتطلبات المشروع.
•إعداد الوقت والتغليف -تتوفر أطوال مخصصة، ويتم ترتيب القص والتوريد وفقًا للمواصفات المؤكدة.
•التعريف والتغليف - تتوفر ملصقات المنتجات، وتحديد الدفعات، والتغليف المخصص لتلبية متطلبات التعريف والتسليمالمتطلبات.
يُدعم غلاف الحماية من الحريق المصنوع من الألياف الزجاجية والمطلي بالسيليكون GF-FH-SR بتقارير اختبار UL 1441 ووثائق الامتثال ذات الصلة بتوجيهات RoHS وREACH. توفر هذه الوثائق أدلة داعمة لمتطلبات المواد والسلامة المطبقة على المنتج.
يتم التحكم في جودة المنتج من خلال التحقق من المواد الخام، وفحص الطلاء، والفحوصات البعدية، ومراقبة عملية التصنيع لضمان بناء متسق وحماية حرارية موثوقة.
•التحقق من المواد الخام -يتم فحص الركيزة المصنوعة من الألياف الزجاجية ومواد طلاء السيليكون وسجلات المواد ذات الصلة مقابل مواصفات المنتج المعتمدة.
•الفحص البُعدي -يتم فحص القطر الداخلي وسمك الجدار والطول النهائي باستخدام الطرق المحددة للتحقق من المطابقة مع التفاوتات البعدية المطبقة.
• الفحص البصري وفحص جودة الصنعة -يتم فحص المنتجات بحثًا عن الشقوق، وتلف الطلاء، والتلوث، وعدم انتظام البناء، والعيوب الأخرى التي قد تؤثر على المظهر أو مدى ملاءمتها للاستخدام.
• الفحص النهائي والإفراج -يتم فحص مواصفات المنتج واللون والكمية والتغليف والملصقات قبل الشحن لضمان مطابقتها لمتطلبات الطلب المؤكدة.
01. ما هو استخدام غلاف الحماية من الحريق المصنوع من الألياف الزجاجية والمغطى بالسيليكون؟
يوفر غلاف مقاوم للحريق مصنوع من الألياف الزجاجية ومطلي بالسيليكون حماية للخراطيم الهيدروليكية والكابلات والأنابيب التي تعمل بالقرب من مصادر الحرارة العالية. ويساعد هذا الغلاف على تقليل آثار الحرارة الإشعاعية واللهب وتناثر المعدن المنصهر.
02. ما هي درجة حرارة التشغيل المستمر لـ GF-FH-SR؟
يتراوح نطاق درجة حرارة التشغيل المستمر المحدد من -50 درجة مئوية إلى +260 درجة مئوية. يختلف التعرض الحراري الأقصى عن درجة حرارة التشغيل المستمر، ولا يجب تفسيره على أنه تصنيف للتشغيل المستمر.
03. كيف أختار القطر الصحيح لغلاف الحماية من الحريق؟
قم بقياس القطر الخارجي الأقصى للخرطوم أو الكابل أو الأنبوب أو الحزمة الكاملة، بما في ذلك الوصلات والأجزاء المتوسعة. ضع في اعتبارك الانحناءات ومساحة التركيب، واختر قطراً داخلياً يسمح بالتركيب دون ارتخاء مفرط أو تقييد للحركة.
04. كيف ينبغي فحص وصيانة GF-FH-SR؟
افحص الغلاف بشكل دوري وفقًا لخطة صيانة المعدات للتأكد من خلوه من الشقوق أو التلف أو التآكل أو التلوث أو الأطراف المفكوكة. في حال وجود تلف كبير، أعد تقييم مدى ملاءمته لظروف التشغيل الحرارية واستبدله عند الضرورة.
أرسل القطر الخارجي للمجموعة المحمية، وأبعاد التركيب، وطول الغلاف المطلوب، ودرجة حرارة مصدر الحرارة، والمسافة من المصدر، ومدة التعرض المتوقعة، ومخاطر اللهب أو التناثر، والحركة، وطريقة تثبيت الأطراف، واللون، والكمية. يمكن لشركة MJ FLEX مراجعة نموذج GF-FH-SR، وتوفير الوثائق الفنية اللازمة، وترتيب عينة أو عرض سعر للتقييم.
