غلاف سلكي شبكي مضفر قابل للتمدد ومقاوم للهب مصنوع من مادة البولي إيثيلين تيريفثالات (PET)

غلاف MJ FLEX BRS-PET-FR هو غلاف مضفر قابل للتمدد مصنوع من مادة PET، مُصمم لتجميعات الكابلات التي تتطلب مقاومة للهب من الفئة VW-1. يجمع هذا الغلاف بين بنية PET مقاومة للهب، ومنفذ لتمرير الموصلات، وحماية من التآكل، وتوجيه مرن للكابلات في المعدات الكهربائية والخزائن والأسلاك الصناعية العامة. يُرجى مراجعة التقرير ذي الصلة ومقارنته بالتصميم المطلوب بدقة.

  • مادة :

    PET Monofilament

  • درجة حرارة التشغيل :

    -40℃~ +150℃

  • نقطة الانصهار :

    240+(-)10℃

  • قابلية الاشتعال :

    VW-1

  • اللون القياسي :

    Black

  • شهادة :

    Rohs,Reach,Halogen Free,CSA

  • الحد الأدنى للطلب :

    1 Spool

  • لماذا تختار BRS-PET-FR؟

    • يفي بمواصفات VW-1

    يوفر خيارًا محددًا لأداء اللهب بدلاً من الاعتماد على ادعاء عام بشأن مثبطات اللهب.

    •حماية الأسلاك من التلف الناتج عن الاستخدام اليومي

    يشكل الجديل حاجزًا وقائيًا بين أغلفة الكابلات والأسطح المجاورة.

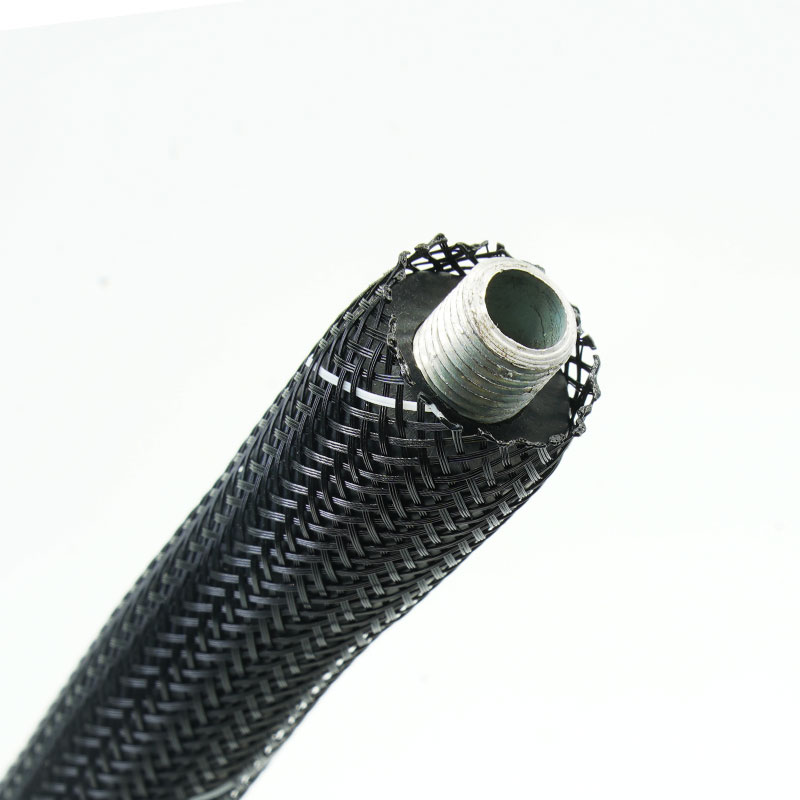

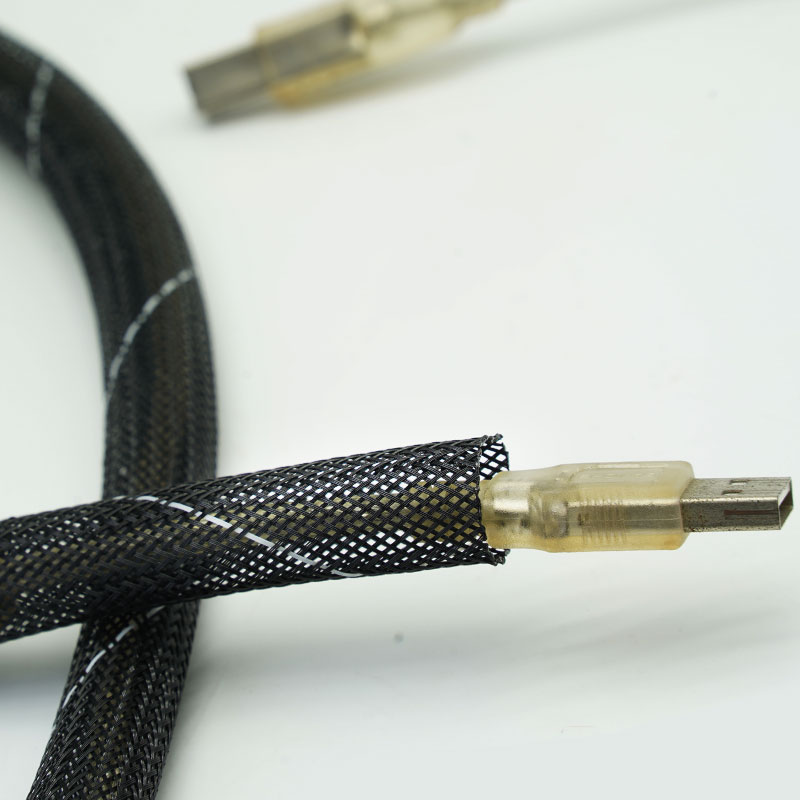

    • قم بالتثبيت فوق المحطات الطرفية الموجودة

    يدعم التوسيع عملية التجميع فوق الموصلات وحزم الكابلات غير المنتظمة.

    • تبسيط الموافقة الفنية

    يمكن تنسيق اختيار المنتج والوثائق قبل تقديم عرض الأسعار.



    الميزات الرئيسية

    1. أداء اللهب VW-1
    تم تصميم البناء المشار إليه وفقًا لمتطلبات اللهب الرأسي المحددة.
    2. خيوط البولي إيثيلين تيريفثالات المقاومة للهب
    يجمع بين المتانة العملية والتحكم في سلوك اللهب.
    3. هيكل مضفر قابل للتمدد
    يناسب أقطار حزم متعددة وأنواع موصلات مختلفة.
    4. حماية مرنة من التآكل
    يساعد على تقليل أضرار الاحتكاك في المعدات والهياكل.
    5. تصميم مفتوح خفيف الوزن
    يحافظ على المرونة ويتجنب الحجم غير الضروري.
    6. أطراف مقطوعة قابلة للإغلاق الحراري
    يساعد القطع بالسكين الساخن على التحكم في التنسيل.
    7. دعم وثائق الامتثال
    يمكن مراجعة التقارير والإقرارات ذات الصلة قبل إصدار الأمر.



    البيانات الفنية

    مادةبولي إيثيلين تيريفثالات مقاوم للهب
    بناءضفيرة قابلة للتمدد
    درجة حرارة التشغيلمن -40 درجة مئوية إلى +150 درجة مئوية
    نقطة الانصهار240±10 درجة مئوية
    قابلية الاشتعالVW-1
    مقاومة التآكلواسطة
    سمك الجدار0.65 ± 0.05 مم
    اللون القياسيأسود
    شهادةRoHS، REACH، خالٍ من الهالوجين، VW-1، FMVSS302، CSA
    خالٍ من الهالوجيننعم
    مقاوم للأشعة فوق البنفسجيةنعم
    أداة القطعسكين ساخن

    تحديد
    رقم القطعة
    العرض المسطح (W)
    نطاق موسع (مم)
    حائط
    سماكة
    (مم)
    التعبئة والتغليف
    طول
    (م/بكرة)
    بوصة
    mm
    مين.(1)
    الحد الأقصى (O)
    BRS-PET-003-BK-FR
    1/8 بوصة
    		316
    0.65±0.05
    		1000
    BRS-PET-006-BK-FR
    1/4 بوصة
    		639
    0.65±0.05
    		500
    BRS-PET-008-BK-FR
    5/16 بوصة
    		8512
    0.65±0.05
    		350
    BRS-PET-010-BK-FR
    3/8 بوصة
    		10717
    0.65±0.05
    		350
    BRS-PET-012-BK-FR
    نصف بوصة
    		12820
    0.65±0.05
    		350
    BRS-PET-016-BK-FR
    5/8 بوصة
    		161027
    0.65±0.05
    		250
    BRS-PET-018-BK-FR
    11/16"
    		181229
    0.65±0.05
    		250
    BRS-PET-020-BK-FR
    3/4 بوصة
    		201432
    0.65±0.05
    		200
    BRS-PET-025-BK-FR
    1”
    		251835
    0.65±0.05
    		200
    BRS-PET-032-BK-FR
    1-1/4 بوصة
    		322050
    0.65±0.05
    		150
    BRS-PET-038-BK-FR
    1-1/2 بوصة
    		383060
    0.65±0.05
    		100
    BRS-PET-045-BK-FR
    1-3/4 بوصة
    		453575
    0.65±0.05
    		100
    BRS-PET-050-BK-FR
    2”
    		504080
    0.65±0.05
    		100
    BRS-PET-064-BK-FR
    2-1/2 بوصة
    		6445105
    0.65±0.05
    		50
    BRS-PET-076-BK-FR
    3”
    		7664120
    0.65±0.05
    		50
    BRS-PET-100-BK-FR
    4”
    		10080150
    0.65±0.05
    		50
    ● ملاحظة: يشير النطاق الموسع إلى القدرة الهندسية، وليس إلى نقطة التشغيل المستمرة المفضلة. يؤدي اختيار نطاق توسع قريب من الحد الأقصى إلى زيادة فتحات الجدائل، وتقليل تغطية السطح، وتقصير طول التركيب.

    التطبيقات النموذجية
    خزائن التحكم الصناعية
    ينظم الأسلاك الداخلية مع مراعاة متطلبات VW-1 المحددة.
    المعدات الكهربائية والإلكترونية
    يحمي أسلاك الطاقة والإشارة والاتصالات من التآكل الناتج عن الاستخدام اليومي.
    الأجهزة والمعدات
    تقوم بتجميع الأسلاك الداخلية حيث يلزم استخدام غلاف مقاوم للهب.
    معدات الأتمتة
    يحمي أسلاك الاستشعار والتحكم الموجهة حول الإطارات والوحدات.
    معدات الشحن والطاقة
    يغطي هذا النظام حزم الكابلات المساعدة داخل الصناديق الكهربائية، ويخضع للمراجعة على مستوى النظام.

    كيفية الاختيار

    حدد حزمة الكابلات، وحجم الموصل، وبيئة التشغيل، ونوع اختبار اللهب المطلوب بدقة. لا يُستعاض عن اختبارات UL 94 V-0 أو EN 45545-2 أو اختبارات الاحتراق الخاصة بالسيارات باختبار VW-1. تأكد من تغطية المستندات للحجم المُختار قبل الموافقة.
    التخصيص متاح



    التخصيص متاح

    • القطر الاسمي - تم تصميمها لتناسب كلاً من الموصل والحزمة المثبتة.

    • تغطية الضفائر - تمت المراجعة ضمن حدود البناء المعتمدة.

    • خدمة قص الأطوال - قطع مُجهزة لتجميع الأحزمة بشكل متكرر.

    • الملصقات والتغليف - العلامات التجارية الخاصة، ورموز الدفعات، وأطوال اللفائف المخصصة.



    الاختبار والامتثال

    ينطبق أداء VW-1 على التركيبة المختبرة المشار إليها. وهو ليس شهادة شاملة للحزمة أو المعدات النهائية، ولا يُعادل معيار UL 94 V-0. يمكن تقديم وثائق RoHS وREACH ووثائق خلو المواد من الهالوجين للمواد المعتمدة.



    ضمان الجودة

    • مراقبة المواد المعتمدة - يستخدم الإنتاج تركيبة PET محددة مقاومة للهب.

    • المراقبة أثناء العملية - يتم فحص نمط الجديلة وقطرها وتغطيتها.

    • فحص الطول والمظهر - يتم التحقق من طول اللفائف ونهاياتها وعيوبها.

    • مراجعة وثيقة الإصدار - يتم فحص الملصقات المطلوبة وملفات الامتثال قبل الشحن.

    الأسئلة الشائعة

    01. هل VW-1 هو نفسه UL 94 V-0؟
    لا، إنها تصنيفات مختلفة لاختبار اللهب.
    02. هل يمكن توفير الكم مقطوعًا مسبقًا؟
    نعم، مع مراعاة التفاوتات المتفق عليها والتشطيب النهائي.
    03. هل اللون الأسود هو اللون القياسي؟
    نعم؛ تتطلب الألوان الأخرى مراجعة المواد واختبار التغطية.
    04. هل يمكنك تقديم تقرير اختبار؟
    يمكن تقديم المستندات ذات الصلة بعد تأكيد عملية البناء المطلوبة.



    اطلب عينة أو عرض سعر

    يرجى تزويدنا بقطر الحزمة، وأكبر موصل، وبيئة التشغيل، ومعيار الاختبار المطلوب، واحتياجات القطع أو التعبئة والتغليف، والكمية التقديرية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينة أو عرض سعر.
