لماذا تختار نسيج STW-PET-W المضفر؟
1. اتبع مسارات المركبات المعقدة
ينحني الهيكل المموج المحبوك حول الزوايا ويغير شكل الحزام.

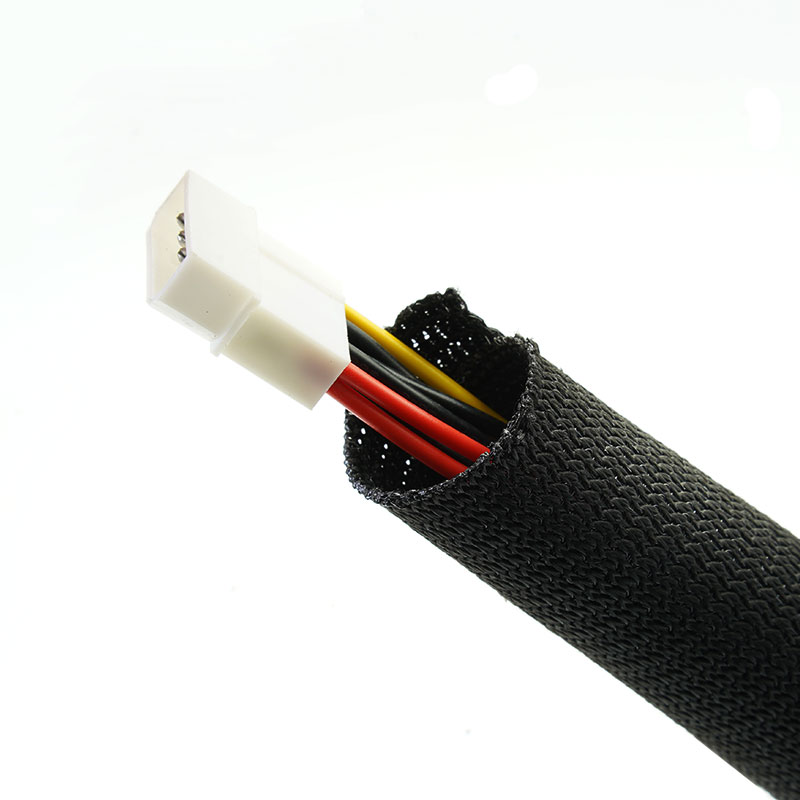

2. تركيب أسلاك التوصيل السريع
المدخل الجانبي يسمح بتركيب الكابلات الموصولة دون الحاجة إلى سحبها عبر أنبوب مغلق.
3. حماية الكابلات القريبة من اللوحات
يقلل الغطاء النسيجي من احتكاك السترة بهياكل المركبات.
4. تبسيط الخدمة والتفرع
يُفتح النول المنفصل محليًا لأغراض الخروج والصيانة.

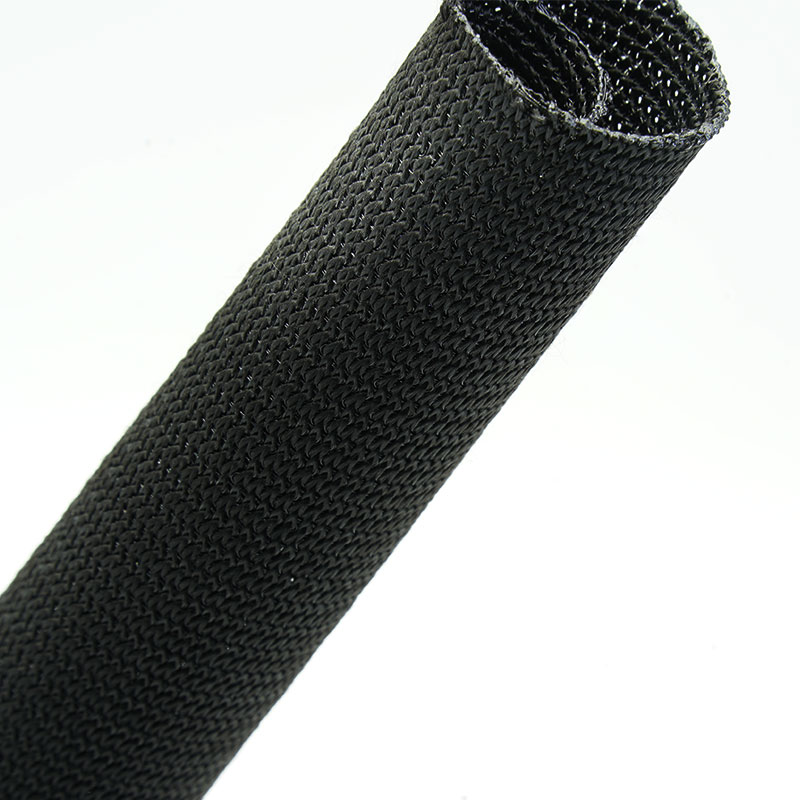

1. بنية موجية محبوكة بالخيوط السداة
يوفر تغطية نسيجية مرنة.

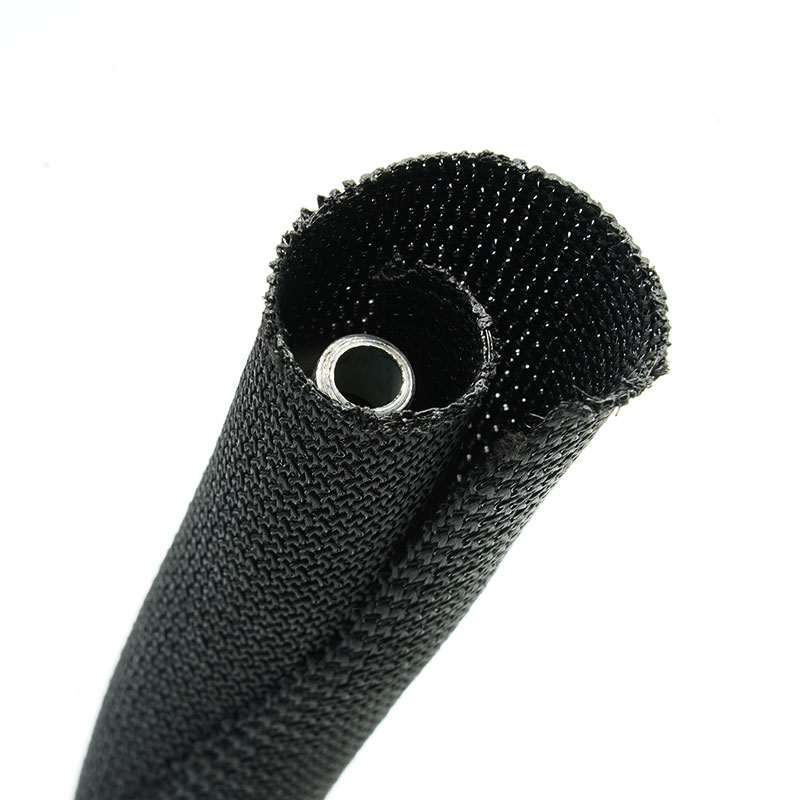

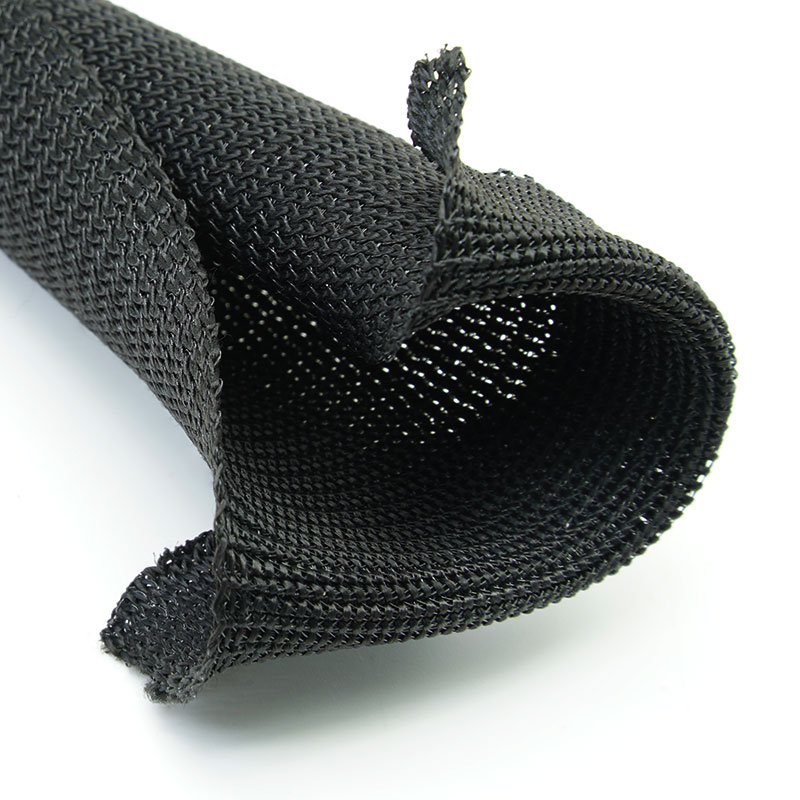

2. تصميم جانبي ملتف ومقسم
يدعم التركيب من الجانب.

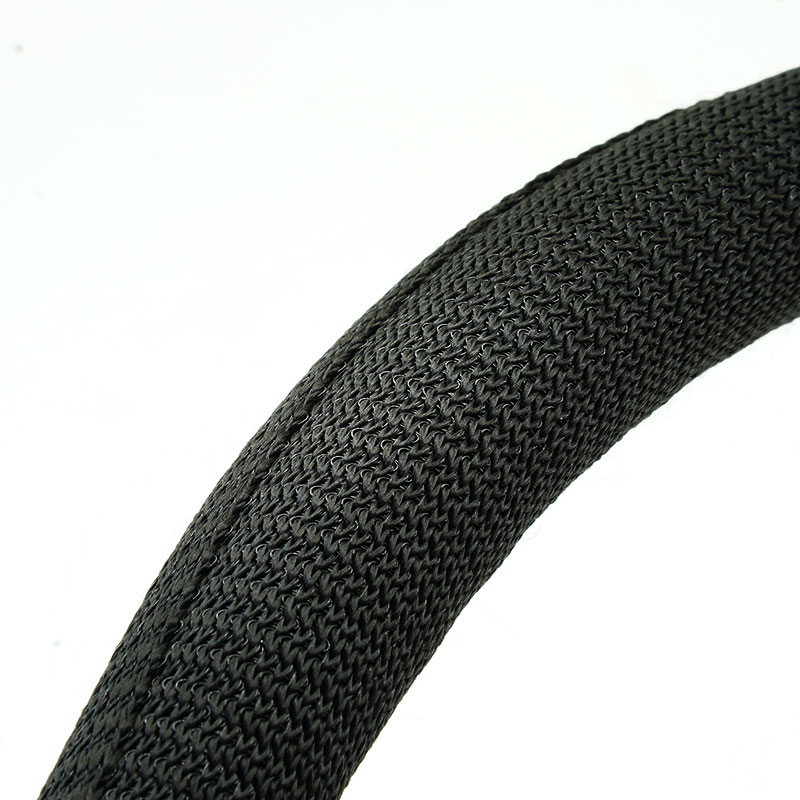

3. مرونة توجيه السيارات
يتبع الانحناءات والحزم غير المنتظمة.
4. تصميم ملائم للفروع
يسمح بخروج الأسلاك المحلية.
5. الحماية من التآكل
يساعد على تقليل تآكل غلاف الكابل.
6. بديل خفيف الوزن
يتجنب استخدام المواسير الصلبة الضخمة في المناطق المحمية.
7. توريد أسلاك التوصيل حسب الطلب
يمكن مراجعة الأحجام والأطوال والتغليف.
| مادة | PET متعدد الشعيرات + حيدة |
| بناء | نول منقسم محبوك بالخيوط السداة |
| تداخل | ≥35% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +150 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| قابلية الاشتعال | UL94 V0، FMVSS302، GB8410-2006 |
| اللون القياسي | أسود، أما الألوان الأخرى فتخضع للحد الأدنى للطلب. |
| شهادة | RoHS، REACH، خالٍ من الهالوجين |
| خالٍ من الهالوجين | نعم |
| مقاوم للأشعة فوق البنفسجية | نعم |
| أداة القطع | شفرة أو سكين ساخن |
| إمداد | لفائف أو أطوال مقطوعة |
تحديد
رقم القطعة | ID (مم) | | عرض الانتشار
(مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
STW-PET-005-BK-W | 5 | 7 | 25±4 | 4 | 6 | 200 |
STW-PET-008-BK-W | 8 | 10 | 40±4 | 6 | 9 | 100 |
STW-PET-010-BK-W | 10 | 12 | 45±4 | 8 | 11 | 80 |
STW-PET-013-BK-W | 13 | 15 | 65±5 | 12 | 15 | 50 |
STW-PET-016-BK-W | 16 | 18 | 77±5 | 15 | 18 | 100 |
STW-PET-019-BK-W | 19 | 21 | 97±5 | 18 | 22 | 100 |
| | | | 23 | 26 | 50 |
| | | | 28 | 30 | 50 |
| | | | 29 | 34 | 50 |
| | | | 35 | 40 | 50 |
| | | | 48 | 52 | 25 |
● ملاحظة: اختر الحجم وفقًا لقطر الحزمة الفعلي وتأكد من وجود تداخل بنسبة 35% على الأقل بعد التركيب.
التطبيقات النموذجية
أحزمة لوحة القيادة
توجيه الأسلاك المتفرعة عبر المساحات الداخلية الضيقة.
أنظمة الأبواب والمقاعد
يحمي الضفائر المرنة المحيطة بالوحدات المتحركة.
أسلاك الهيكل والسقف
يحتوي على مسارات كابلات طويلة خلف ألواح الزينة.
الآلات الصناعية
ينظم أسلاك المستشعرات حول الإطارات والانحناءات.
الأجهزة
يحمي مجموعات الكابلات الداخلية القريبة من الهياكل.
قم بقياس الحد الأدنى والحد الأقصى لقطر الحزمة، ومواقع التفرعات، ونصف قطر الانحناء. اختر مقاسًا يُغلق بإحكام دون أن يُسطّح النسيج المحبوك. حدد خصائص مقاومة التآكل، والحركة، ودرجة الحرارة، والسوائل. استخدم نوعًا مُختبرًا مقاومًا للحريق أو درجات الحرارة العالية عندما يتطلب المشروع هذه الخصائص.
التخصيص متاح
الحجم الاسمي - متوافق مع نطاق الكابلات.
كثافة الحياكة - تم تعديلها لتوفير التغطية والمرونة.
أطوال القطع - يتم تجهيزها حسب منطقة تجهيز السروج.
الملصقات والتغليف - تتوفر مجموعات تصنيع المعدات الأصلية والعلامات التجارية الخاصة.
يُستخدم معيار STW-PET-W لتنظيم الكابلات الميكانيكية وحمايتها من التآكل. تتطلب المطالبات المتعلقة بالهب والحرارة والاستخدام في السيارات والمواد الكيميائية بيانات دقيقة عن التركيب. قد تتوفر بيانات المواد للخيوط المعتمدة.
هوية الخيوط - يتم التحقق من الخامة واللون.
فحص شكل النسيج المحبوك - يتم مراقبة اتساق الموجة والعيوب.
التحقق من الملاءمة - يتم فحص الإغلاق والأبعاد.
إصدار إذن التعبئة - تم تأكيد الطول والملصقات والكمية.
01. ما الفرق بينه وبين اللفائف المنسوجة؟
تُنتج الحياكة السداة بنية موجية مرنة ذات حلقات؛ أما النسيج المنسوج فيتميز بتشابك خيوط مختلف وسطح مختلف.
02. هل يمكن إخراج الكابلات على طول المسار؟
نعم. يتم فتح ملف التعريف المنفصل محليًا للفروع.
03. هل النسخة القياسية مقاومة للهب؟
فقط عند دعمها ببيانات اختبارية للبنية المحددة.
أرسل نطاق الحزمة، وبيئة التركيب، والأداء المطلوب، وطول القطع والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وترتيب عينة أو عرض سعر.
