غلاف كابل مضفر قابل للتمدد من مادة البولي إيثيلين تيريفثالات (PET) مقاوم للهب وفقًا لمعيار UL 94 V0

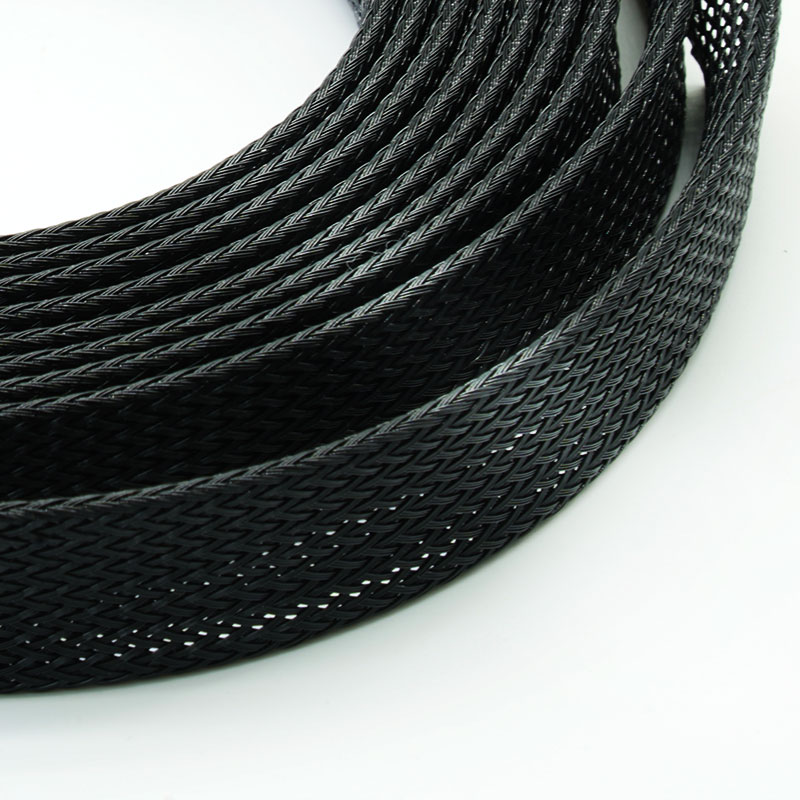

غلاف MJ FLEX BRS-PET-FR-V0 هو غلاف مضفر قابل للتمدد مصنوع من مادة البولي إيثيلين تيريفثالات (PET)، مصمم خصيصًا لحزم الأسلاك التي تتطلب أداءً عاليًا في مقاومة الاشتعال وفقًا لمعيار UL 94 V-0. يجمع هذا الغلاف بين خاصية تمرير الموصلات، والحماية المرنة من التآكل، وتنظيم مسارات الكابلات، مع معايير واضحة لاختيار المواد المقاومة للاشتعال، مما يجعله مناسبًا للأجهزة الكهربائية والإلكترونية.

  • مادة :

    PET Monofilament

  • درجة حرارة التشغيل :

    -40℃~ +150℃

  • نقطة الانصهار :

    240+(-)10℃

  • قابلية الاشتعال :

    UL 94 V-0

  • اللون القياسي :

    Black

  • شهادة :

    Rohs,Reach,Halogen Free,CSA

  • الحد الأدنى للطلب :

    1 Spool

  • لماذا تختار BRS-PET-FR-V0؟

    • استيفاء متطلبات المواد المحددة من الفئة V-0

    يدعم التصميم المقاوم للهب المذكور المشاريع التي تتطلب أداءً وفقًا لمعيار UL 94 V-0.

    •حماية مجموعات الكابلات ذات النهايات

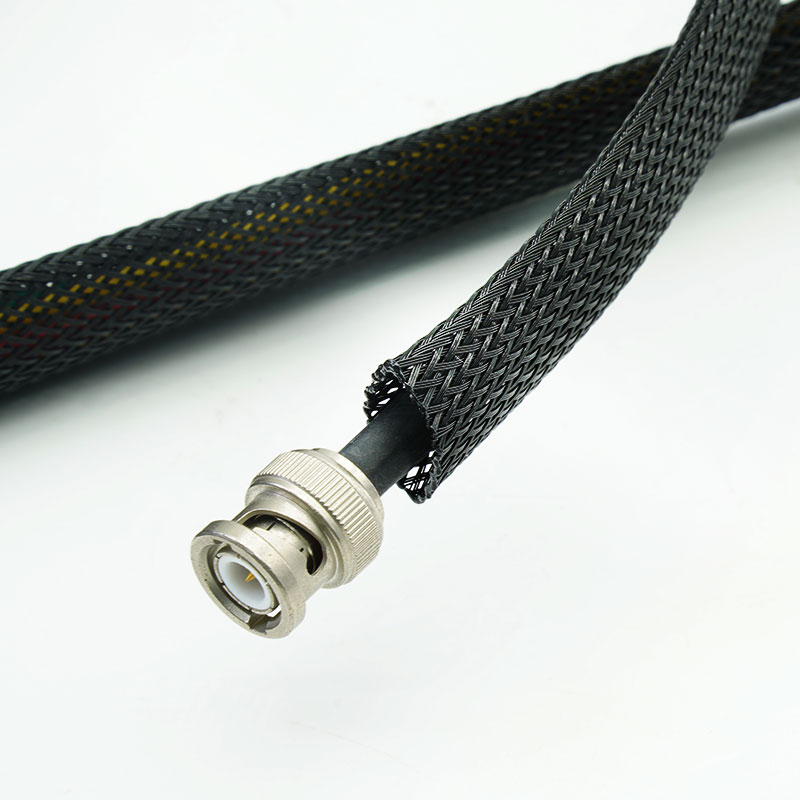

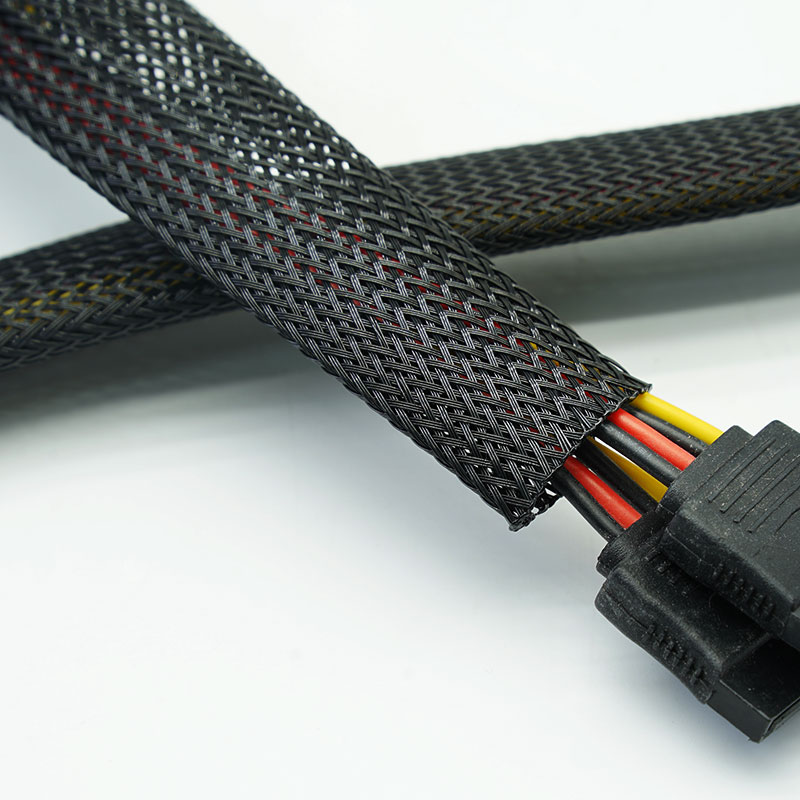

    يمر الغلاف القابل للتمدد فوق الموصلات ويلتف حول حزمة الأسلاك.

    • افصل الامتثال عن الادعاءات العامة

    توضح الصفحة بوضوح الفرق بين UL 94 V-0 و VW-1، واختبارات اللهب الخاصة بالسكك الحديدية والسيارات.

    • يجمع بين مقاومة الحريق والحماية اليومية

    كما يعمل الغلاف على تنظيم الأسلاك وتقليل الاحتكاك الروتيني في تجميعات المعدات.



    الميزات الرئيسية

    1. أداء UL 94 V-0
    يتوافق التصميم المرجعي مع تصنيف قابلية اشتعال المواد البلاستيكية المحدد.
    2. خيوط أحادية من البولي إيثيلين تيريفثالات المقاومة للهب
    يجمع بين سلوك اللهب المحدد وحماية الكابلات العملية.
    3. تركيب قابل للتوسيع
    يناسب الموصلات ويتكيف مع أقطار الحزم المتغيرة.
    4. حاجز مرن مقاوم للتآكل
    يساعد على تقليل تآكل غلاف الكابلات داخل المعدات والعلب.

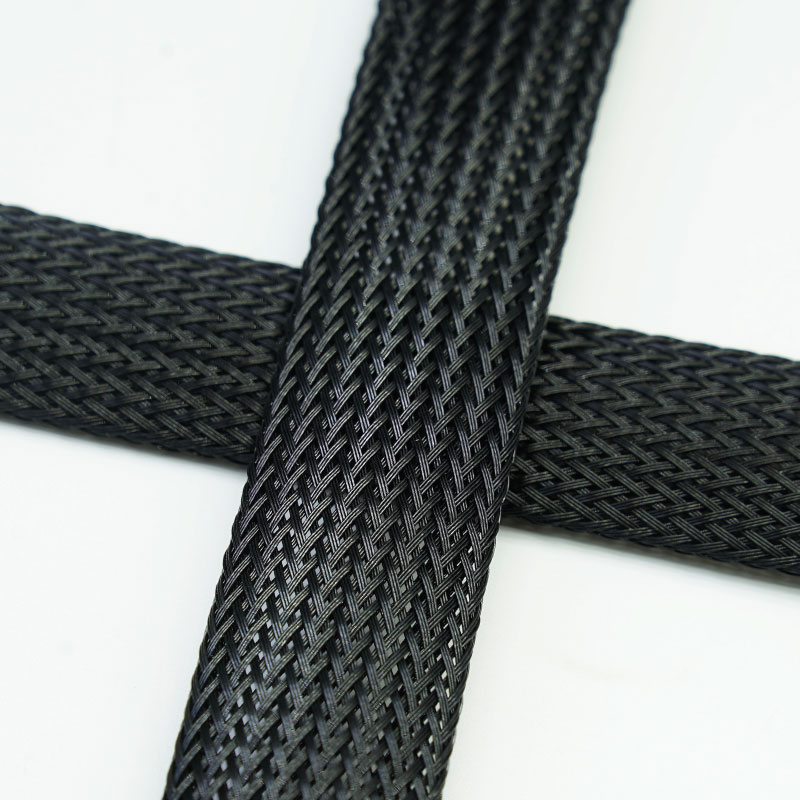

    5. جديلة مفتوحة خفيفة الوزن
    ينظم الأسلاك دون الحاجة إلى أنابيب صلبة ضخمة.
    6. قابل للقطع بالسكين الساخن
    يدعم التجميع الفعال والتحكم في أطراف القطع.
    7. دعم التوثيق
    يمكن مراجعة التقارير والوثائق المتعلقة بمطابقة المواد ذات الصلة بالبناء المختار.



    البيانات الفنية

    مادةخيوط أحادية من البولي إيثيلين تيريفثالات المقاومة للهب
    بناءجديلة مفتوحة قابلة للتمدد
    درجة حرارة التشغيلمن -40 درجة مئوية إلى +150 درجة مئوية
    نقطة الانصهار240±10 درجة مئوية
    قابلية الاشتعالUL 94 V-0
    مقاومة التآكلواسطة
    سمك الجدار0.65 ± 0.05 مم
    اللون القياسيأسود؛ ألوان أخرى متوفرة عند الطلب
    شهادةمتوافق مع توجيهات RoHS و REACH، وخالٍ من الهالوجين، ومعتمد من UL، بالإضافة إلى وثائق V-0 ذات الصلة.
    خالٍ من الهالوجيننعم
    مقاوم للأشعة فوق البنفسجيةنعم
    أداة القطعسكين ساخن

    تحديد
    رقم القطعة
    العرض المسطح (W)
    نطاق موسع (مم)
    حائط
    سماكة
    (مم)
    التعبئة والتغليف
    طول
    (م/بكرة)
    بوصة
    mm
    مين.(1)
    الحد الأقصى (O)
    BRS-PET-003-BK-FR-V0
    1/8 بوصة
    		316
    0.65±0.05
    		1000
    BRS-PET-006-BK-FR-V0
    1/4 بوصة
    		639
    0.65±0.05
    		500
    BRS-PET-008-BK-FR-V0
    5/16 بوصة
    		8512
    0.65±0.05
    		350
    BRS-PET-010-BK-FR-V0
    3/8 بوصة
    		10717
    0.65±0.05
    		350
    BRS-PET-012-BK-FR-V0
    نصف بوصة
    		12820
    0.65±0.05
    		350
    BRS-PET-016-BK-FR-V0
    5/8 بوصة
    		161027
    0.65±0.05
    		250
    BRS-PET-018-BK-FR-V0
    11/16"
    		181229
    0.65±0.05
    		250
    BRS-PET-020-BK-FR-V0
    3/4 بوصة
    		201432
    0.65±0.05
    		200
    BRS-PET-025-BK-FR-V0
    1”
    		251835
    0.65±0.05
    		200
    BRS-PET-032-BK-FR-V0
    1-1/4 بوصة
    		322050
    0.65±0.05
    		150
    BRS-PET-038-BK-FR-V0
    1-1/2 بوصة
    		383060
    0.65±0.05
    		100
    BRS-PET-045-BK-FR-V0
    1-3/4 بوصة
    		453575
    0.65±0.05
    		100
    BRS-PET-050-BK-FR-V0
    2”
    		504080
    0.65±0.05
    		100
    BRS-PET-064-BK-FR-V0
    2-1/2 بوصة
    		6445105
    0.65±0.05
    		50
    BRS-PET-076-BK-FR-V0
    3”
    		7664120
    0.65±0.05
    		50
    BRS-PET-100-BK-FR-V0
    4”
    		10080150
    0.65±0.05
    		50
    ● ملاحظة: يشير النطاق الموسع إلى القدرة الهندسية، وليس إلى نقطة التشغيل المستمرة المفضلة. يؤدي اختيار نطاق توسع قريب من الحد الأقصى إلى زيادة فتحات الجدائل، وتقليل تغطية السطح، وتقصير طول التركيب.

    التطبيقات النموذجية
    المعدات الكهربائية والإلكترونية
    يحمي الأسلاك الداخلية حيث يتم تحديد مادة غلاف مصنفة V-0.
    خزائن التحكم الصناعية
    ينظم أسلاك الطاقة والإشارة والتحكم مع مراعاة متطلبات محددة تتعلق بقابلية المواد للاشتعال.
    معدات البطاريات وتخزين الطاقة
    يغطي هذا القسم الأسلاك المساعدة وأسلاك الجهد المنخفض داخل الخزائن؛ وتبقى متطلبات مستوى النظام خاضعة لمراجعة المشروع.
    معدات الشحن
    يحمي حزم الكابلات في وحدات الشحن والعلب الكهربائية.
    الأجهزة والمعدات
    يوفر مسارًا منظمًا ومقاومًا للتآكل حيثما تكون هناك حاجة إلى مكونات بوليمرية مثبطة للهب.
    إلكترونيات النقل
    يحمي أسلاك المعدات عندما تحدد مواصفات المكون معيار UL 94 V-0 بدلاً من اختبار المركبات أو السكك الحديدية.

    كيفية الاختيار

    تأكد أولاً من أن معيار UL 94 V-0 هو المعيار المطلوب فعلاً. فهو غير قابل للاستبدال بمعايير VW-1 أو FMVSS 302 أو EN 45545. ثم قدم قطر الحزمة، وأكبر موصل، ودرجة الحرارة، وموقع التركيب، ووثائق الموافقة المطلوبة حتى يتسنى التحقق من التصميم المقترح قبل تقديم عرض السعر.



    خيارات التخصيص

    • اختيار المقاس المعتمد - يتم مطابقة القطر الاسمي مع كل من حزمة الكابلات وأكبر موصل مع الحفاظ على التغطية المناسبة.

    • تغطية الضفائر - يمكن مراجعة عملية البناء في حدود المواد المختبرة ومواصفات الإنتاج المعتمدة.

    • قص الأطوال - يمكن توفير قطع مقطوعة بالسكين الساخن لتجميع المعدات بشكل متكرر.

    • تحديد الهوية وإمكانية التتبع - يمكن إضافة ملصقات المشروع وأرقام الدفعات ومراجع المستندات إلى العبوة.

    • التعبئة والتغليف التجارية - يمكن تخصيص طول اللفة والتعبئة الداخلية وكمية الكرتون وخيارات العلامة التجارية الخاصة رهناً بالموافقة.



    الاختبار والامتثال

    صُممت بنية البولي إيثيلين تيريفثالات (PET) المقاومة للهب المذكورة لتلبية متطلبات معيار UL 94 V-0 لأداء مقاومة الاشتعال. لا يُعدّ معيار V-0 مكافئًا لمعايير VW-1 أو FMVSS 302 أو EN 45545، ولا يُعتمد بموجبه حزمة الأسلاك الكاملة أو المعدات الطرفية. يجب مطابقة تقارير الاختبارات ذات الصلة ووثائق RoHS أو REACH أو الوثائق الخاصة بالخلو من الهالوجين مع البنية المطلوبة بدقة قبل النشر أو الموافقة.

    ضمان الجودة والإمداد

    • مادة مقاومة للهب خاضعة للتحكم - يستخدم الإنتاج تركيبة البولي إيثيلين تيريفثالات المعتمدة والمرتبطة بالوثائق الفنية ذات الصلة.

    • إمكانية تتبع الدفعة والعملية - يتم الاحتفاظ بدفعات المواد الخام وسجلات الإنتاج لضمان إمكانية تتبع الطلبات.

    • فحص الجدائل والأبعاد - تتم مراقبة التغطية والحجم الاسمي والتمدد وحالة السطح أثناء التصنيع.

    • التحقق من الطول والملصق - يتم فحص اللفائف أو القطع المقطوعة للتأكد من الكمية والتفاوتات ومتطلبات الامتثال.

    • مراجعة المستندات قبل الشحن - يتم التحقق من التقارير والإقرارات المطلوبة للتأكد من صلتها بالبناء المقدم.

    الأسئلة الشائعة

    01. هل معيار UL 94 V-0 هو نفسه معيار VW-1؟
    يصنف رقم UL 94 قابلية اشتعال المواد البلاستيكية، بينما VW-1 هو اختبار اللهب الرأسي المرتبط بمنتجات الأسلاك والكابلات.
    02. هل يمكن أن يتمدد الغلاف فوق المقابس والأطراف؟
    نعم، ضمن نطاق التمدد المصمم له. يرجى توفير أكبر أبعاد للموصل والحزمة لاختيار الحجم المناسب.
    03. هل تعني V-0 أن الحزام الكامل معتمد؟
    لا. ينطبق التصنيف على المادة أو تصميم الغلاف المشار إليه. قد تتطلب المعدات أو الحزام النهائي تقييمًا منفصلاً.
    04. هل تتوفر تقارير الاختبارات؟
    يمكن تقديم التقارير ذات الصلة للمراجعة، شريطة التأكد من أن البناء المطلوب مشمول بالتغطية.



    اطلب عينة أو عرض سعر

    يرجى تحديد قطر الحزمة، وحجم الموصل، والبيئة، والمعيار المطلوب، والكمية. ستقوم شركة MJ FLEX باقتراح تصميم مناسب وتوفير عينات أو عرض سعر.
