لماذا تختار حماية الكابلات الخارجية SBW-PET-UV؟
1. الحد من الشيخوخة المبكرة الناتجة عن أشعة الشمس
تم تصميم تركيبة البولي إيثيلين تيريفثالات المقاومة للأشعة فوق البنفسجية لمسارات الكابلات المكشوفة حيث قد تفقد الأغطية الداخلية العادية الأداء الميكانيكي بسرعة كبيرة.
2. ترقية أسلاك التوصيل الخارجية دون إعادة توصيلها

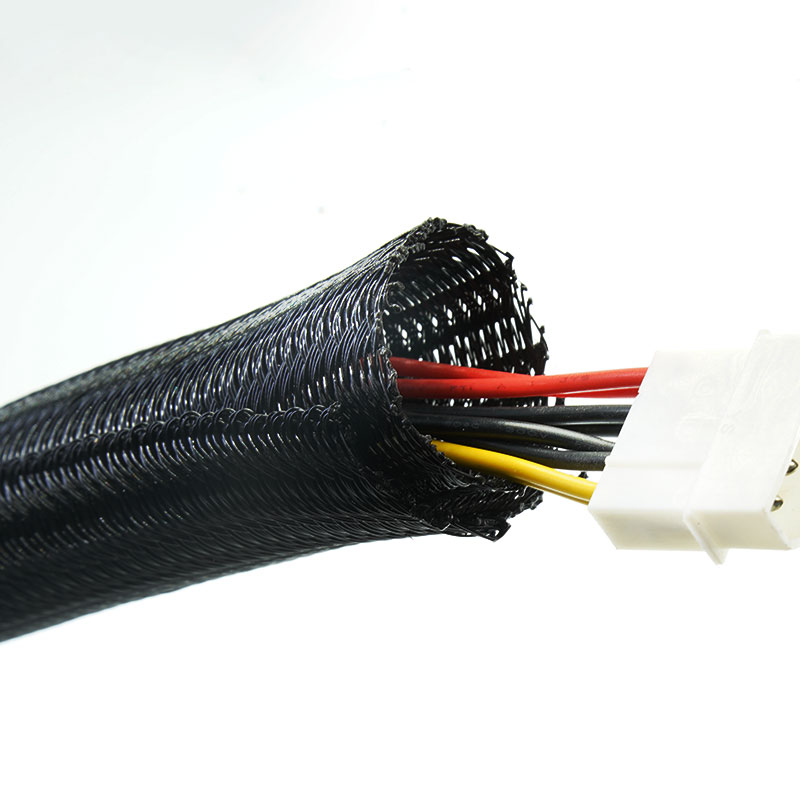

يلتف التصميم المنفصل حول الحزم المنتهية، مما يجنب إزالة الموصلات أثناء التركيب والصيانة.
3. حماية أسطح الكابلات المكشوفة
تساعد الطبقة المضفرة في التحكم في التآكل وتلامس الكابلات على المعدات الشمسية وأنظمة الشحن والآلات والخزائن الخارجية.
4. دعم التقييم الفني
تتوفر بيانات التعرض وفقًا لمعيار ISO 4892-2 للبناء المرجعي، مما يساعد المهندسين على مراجعة مدى ملاءمته قبل تحديد المنتج.
1. مادة مقاومة للأشعة فوق البنفسجية
تم تصميم تركيبة البولي إيثيلين تيريفثالات (PET) لتوجيه الكابلات وأسلاك التوصيل المعرضة لأشعة الشمس.
2. تصميم قابل للتحديث
يدعم الهيكل المنفصل ذاتي الإغلاق عملية التركيب والصيانة على الضفائر المكتملة.
3. التعرض الموثق للأشعة فوق البنفسجية
تتوفر بيانات التعرض وفقًا لمعيار ISO 4892-2 للبناء المشار إليه.
4. مسارات خارجية مرنة
يتبع السطح المضفر إطارات المعدات والانحناءات ومسارات الكابلات المتحركة.
5. الحماية من التآكل
يساعد التصميم المضفر على حماية أسطح الكابلات المكشوفة من الاحتكاك والتلف الناتج عن الاحتكاك المتكرر.
6. هيكل مفتوح يسمح بالتهوية
يقوم الغلاف بتنظيم الأسلاك الخارجية دون حبس الحزمة داخل أنبوب محكم الإغلاق.
7. التوريد الخاص بالمشروع
يمكن تعديل الحجم وطول القطع والتغليف والتعريف وفقًا لمتطلبات المشروع.
| مادة | مادة البولي إيثيلين تيريفثالات المقاومة للأشعة فوق البنفسجية |
| بناء | ضفيرة منقسمة ذاتية الإغلاق |
| تداخل | ≥35% |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +125 درجة مئوية |
| نقطة الانصهار | 240±10 درجة مئوية |
| مقاومة للأشعة فوق البنفسجية | ISO 4892-2، 1000 ساعة |
| قابلية الاشتعال | UL94 V-2 |
| الإشعاع | 0.35 واط/م² عند 340 نانومتر |
| درجة حرارة اللوحة السوداء | 65 درجة مئوية |
| الرطوبة النسبية | 50% |
| دورة التعرض | 102 دقيقة من الضوء + 18 دقيقة من الضوء ورذاذ الماء |
| الأداء الشدّي | انخفاض بنسبة 10% تقريباً |
| الاستطالة عند نقطة الكسر | انخفاض بنسبة 5.8% تقريبًا |
| الاحتفاظ بالاستطالة | أكثر من 94% |
| مظهر | لا يوجد تشقق أو تقصف مرئي |
| اللون المتوفر | أسود |
| شهادة | RoHS، REACH |
| خالٍ من الهالوجين | نعم |
| أداة القطع | سكين ساخن |
تحديد
رقم القطعة | الحجم الاسمي (مم) | نطاق قطر الحزمة (مم) | التعبئة والتغليف طول (م/بكرة) |
مين | الأعلى |
SBW-PET-003-BK-UV | Φ3 | 2 | 4 | 300 |
SBW-PET-005-BK-الأشعة فوق البنفسجية | Φ5 | 3 | 6 | 200 |
SBW-PET-006-BK-الأشعة فوق البنفسجية | Φ6 | 4 | 7 | 200 |
SBW-PET-008-BK-الأشعة فوق البنفسجية | Φ8 | 6 | 10 | 100 |
SBW-PET-010-BK-الأشعة فوق البنفسجية | Φ10 | 8 | 11 | 100 |
SBW-PET-013-BK-الأشعة فوق البنفسجية | Φ13 | 12 | 15 | 50 |
SBW-PET-016-BK-الأشعة فوق البنفسجية | Φ16 | 15 | 18 | 25 |
SBW-PET-019-BK-الأشعة فوق البنفسجية | Φ19 | 18 | 22 | 25 |
SBW-PET-025-BK-الأشعة فوق البنفسجية | | 23 | 26 | 25 |
SBW-PET-029-BK-الأشعة فوق البنفسجية | | 28 | 30 | 25 |
SBW-PET-032-BK-الأشعة فوق البنفسجية | | 29 | 34 | 25 |
SBW-PET-038-BK-الأشعة فوق البنفسجية | | 35 | 40 | 25 |
SBW-PET-050-BK-الأشعة فوق البنفسجية | | 46 | 55 | 25 |
● ملاحظة: اختر الحجم وفقًا لقطر الحزمة الفعلي وتأكد من وجود تداخل بنسبة 35% على الأقل بعد التركيب.
التطبيقات النموذجية
معدات الطاقة الشمسية والطاقة المتجددة
يحمي الأسلاك المكشوفة للتحكم والاتصالات والأسلاك المساعدة في أنظمة الطاقة الخارجية.
الاتصالات الخارجية
يقوم بتنظيم حزم الكابلات على معدات الاتصالات والخزائن وتركيبات الشبكة المكشوفة.
معدات شحن المركبات الكهربائية
يوفر حماية فعالة للأسلاك التي تمر عبر مجموعات الشحن الخارجية.
آلات البناء والزراعة
يغطي هذا الغطاء أجهزة الاستشعار والتحكم والأسلاك الكهربائية المعرضة لأشعة الشمس أثناء تشغيل المعدات.
أجهزة الاستشعار والتحكم الخارجية
يحمي كابلات الإشارة والطاقة المتصلة بأجهزة المراقبة والأمن والأتمتة.
التجميعات الكهربائية الخارجية
يدعم تنظيم الكابلات في الأماكن التي تجعل فيها أشعة الشمس استخدام الأغطية الداخلية العادية غير مناسب.
بالإضافة إلى قطر الحزمة، يجب تحديد الموقع الجغرافي، والتعرض المتوقع لأشعة الشمس، والعمر الافتراضي المستهدف، والحركة، والتآكل، والتلامس مع الماء أو الزيوت أو المواد الكيميائية. لا تُعدّ مقاومة الأشعة فوق البنفسجية دليلاً قاطعاً على مقاومة العوامل الجوية أو منع تسرب السوائل؛ إذ يجب تقييم نظام الكابلات المحمي كوحدة متكاملة.
التخصيص متاح
تقدم شركة MJ FLEX الدعم في مجال تصنيع المعدات الأصلية (OEM) وتصميمها (ODM) بدءًا من اختيار المواد والبناء مرورًا بأخذ العينات والتعبئة والتغليف ومتطلبات الإنتاج المتسلسل:
• الحجم، وعرض الانتشار، والتداخل.
• اللون، طول القطع، وطول البكرة.
• كثافة الضفائر وتغطيتها.
• الملصقات، والرموز الشريطية، والتجميع والتغليف.
• العينات، ومتطلبات الفحص، والوثائق الداعمة.
• SBW-PET - غلاف كابل مضفر مقسم ذاتي اللف
• SBW-PET-FR-V0 — غلاف ذاتي التغليف مقاوم للهب UL94 V-0
• SBW-PET-FR-EN45545 — غلاف مضفر ذاتي الإغلاق للسكك الحديدية EN45545
• SBW-PET-RR — غلاف مضفر مقسم مقاوم للقوارض
01. ماذا يُظهر اختبار الأشعة فوق البنفسجية لمدة 1000 ساعة؟
يوضح ذلك كيف يحتفظ البولي إيثيلين تيريفثالات المثبت بالأشعة فوق البنفسجية بالمرونة والاستطالة والمظهر في ظل ظروف التجوية المتسارعة الخاضعة للتحكم.
02. هل هذا الغطاء مقاوم للماء؟
لا. الجديلة عبارة عن هيكل مفتوح يسمح بمرور الهواء. فهي تحمي الكابلات وتنظمها، لكنها لا تُشكل مانعًا لتسرب السوائل.
03. كيف يختلف هذا عن غلاف البولي إيثيلين تيريفثالات الأسود القياسي؟
يستخدم الإصدار المقاوم للأشعة فوق البنفسجية تركيبة مقاومة للأشعة فوق البنفسجية، وهو مدعوم ببيانات التعرض المتسارع للبنية المرجعية.
04. هل يمكن استخدامه مع معدات الشحن التي تعمل بالطاقة الشمسية أو معدات الشحن الخارجية؟
يمكن اعتباره مناسباً لتنظيم الكابلات المكشوفة وحمايتها من التآكل. وينبغي أن يراعي الاختيار النهائي درجة الحرارة والحركة والمواد الكيميائية ومواصفات المشروع.
05. هل ينطبق اختبار الأشعة فوق البنفسجية على جميع الأحجام والألوان؟
ليس تلقائيًا. تأكد من أن الحجم واللون والتصميم المطلوبين مشمولان في وثائق الاختبار ذات الصلة.
اطلب عينة أو عرض سعر
للحصول على توصية فنية دقيقة وعرض سعر، يرجى تقديم ما يلي:
قطر حزمة الكابلات، والموقع الخارجي، وظروف التعرض، والعمر الافتراضي المطلوب. بإمكان شركة MJ FLEX مراجعة الطلب وإعداد عينات لتقييم التركيب الخارجي.
