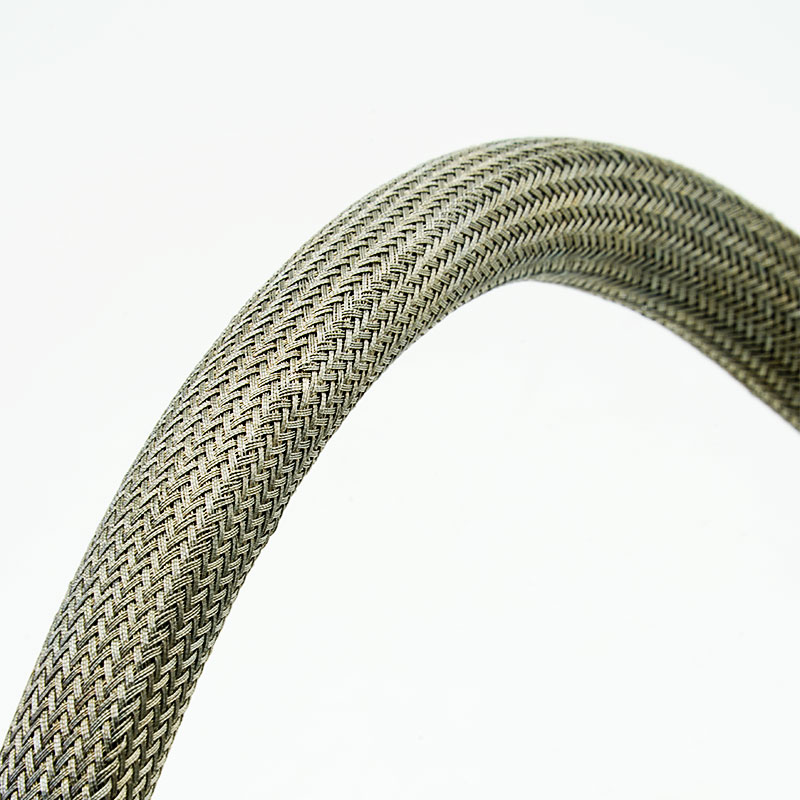

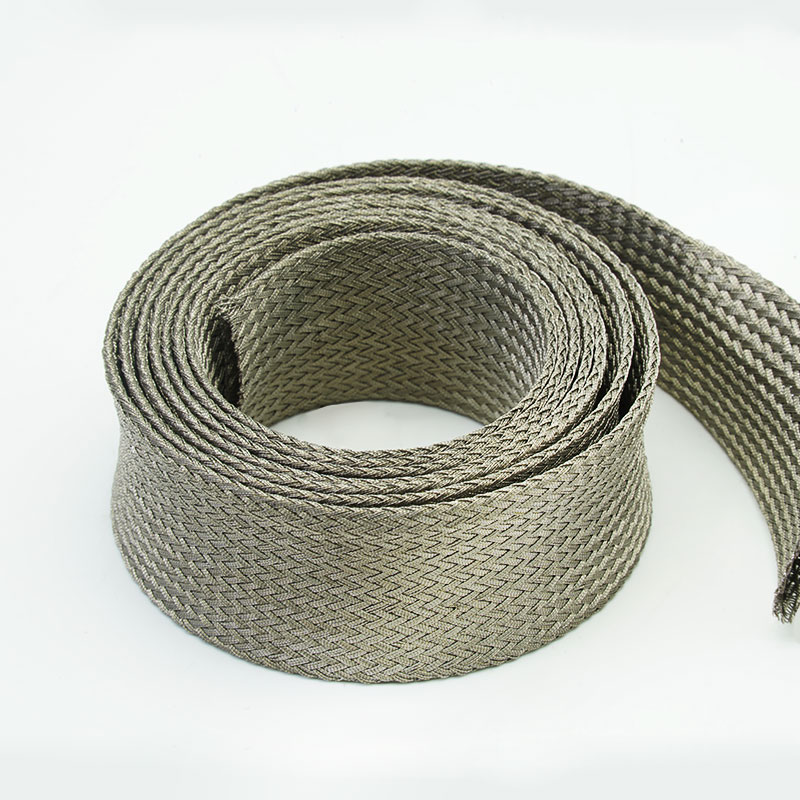

لماذا تختار غلاف MBS-CFW المصنوع من رقائق النحاس المضفرة؟
• تقليل وزن وحجم الحماية
تُشكل الخيوط الموصلة المصنوعة من رقائق معدنية جديلة خفيفة الوزن لتجميعات إلكترونية صغيرة الحجم ومعدات محمولة.

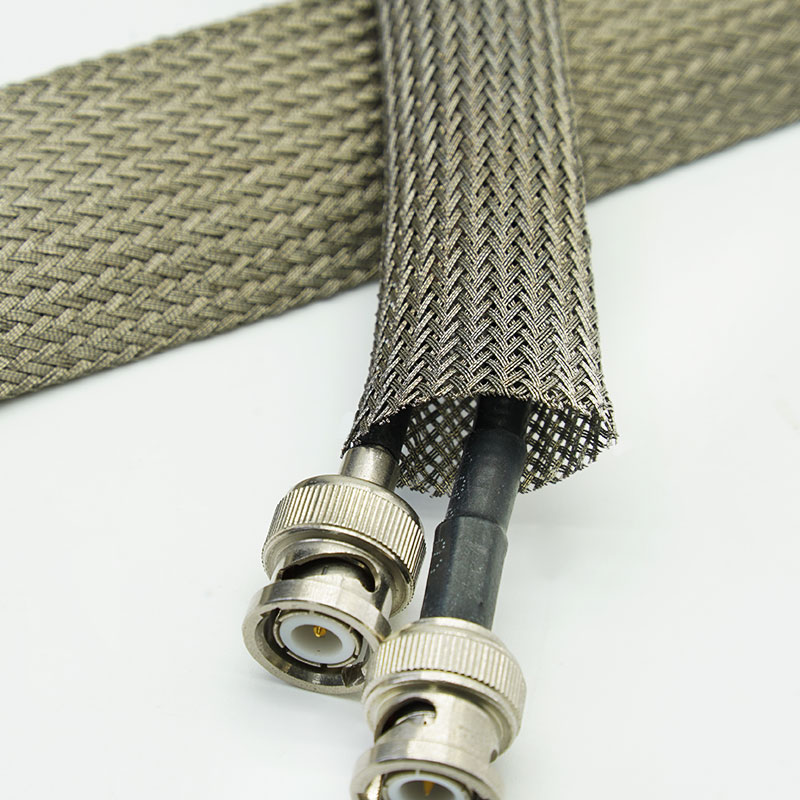

• حماية أسلاك الإشارة الحساسة
يوفر الغلاف المرن تغطية موصلة دون صلابة الجديلة المعدنية الثقيلة.
• مسار عبر الأماكن الضيقة
يتبع التصميم القابل للتمدد الانحناءات وتغيرات شكل الحزم في المعدات المكتظة.
• دعم تحسينات التوافق الكهرومغناطيسي للتحديثات
يمكن تركيب الغلاف فوق مجموعات الكابلات التي يسهل الوصول إليها وتوصيله بنظام تأريض مناسب.
1. خيوط من رقائق النحاس الموصلة
يوفر هيكلاً معدنياً خفيف الوزن للحماية.

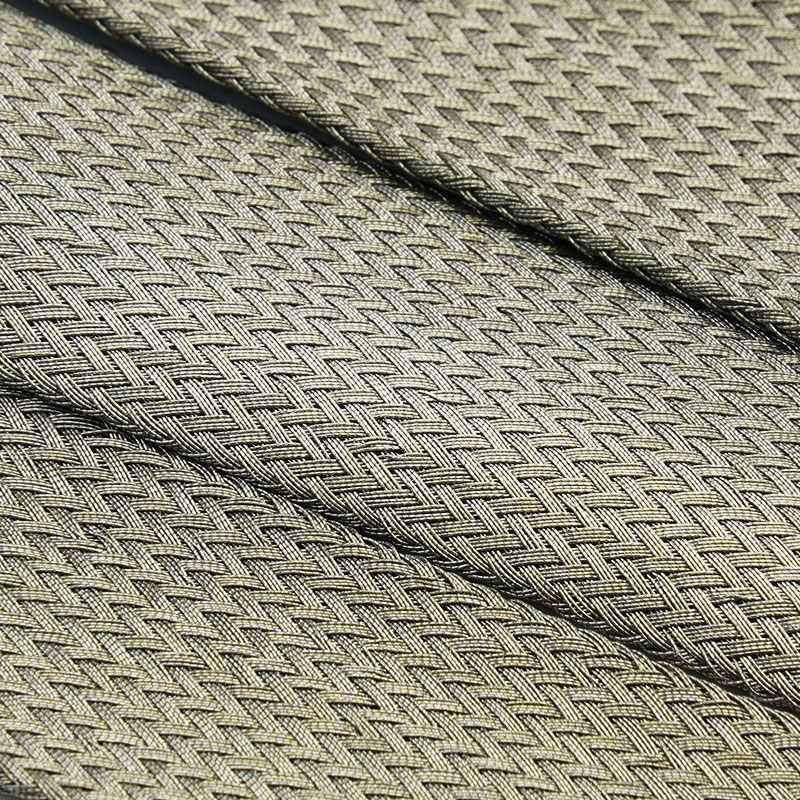

2. تصميم مضفر منخفض الحجم
مناسب للتجميعات التي يكون فيها الوزن ومساحة التوجيه محدودين.

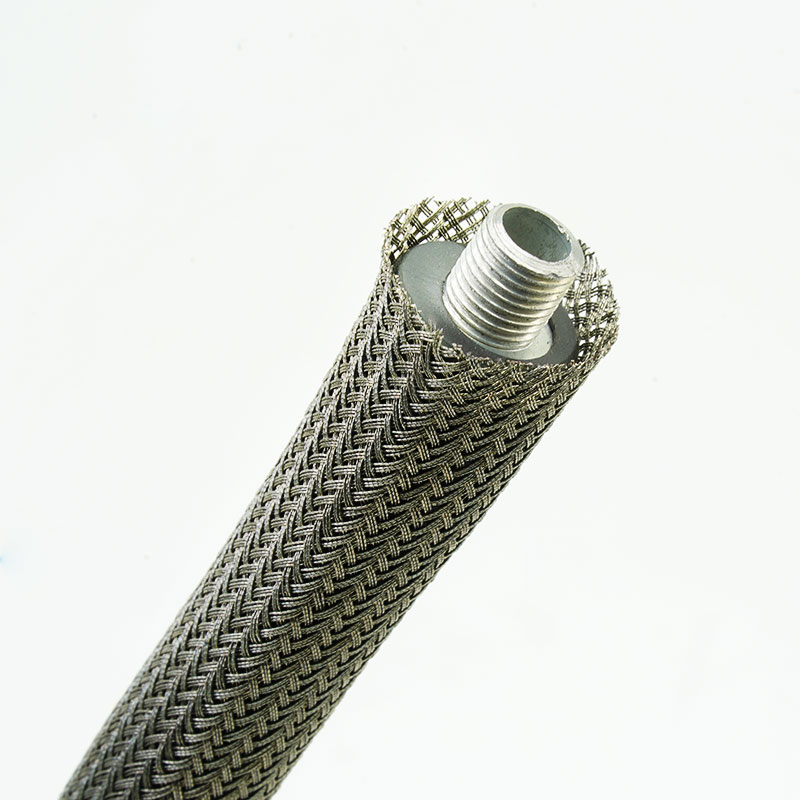

3. كابل قابل للتمديد
يستوعب نطاقًا محددًا من أقطار الكابلات والأسلاك.
4. سهولة التعامل
يتبع المسارات المنحنية ومجموعات الكابلات المتحركة أو القابلة للصيانة.
5. دعم الحماية من التداخل الكهرومغناطيسي وتداخل الترددات الراديوية
يساعد في التحكم في التداخل الإشعاعي عند إنهاء التوصيل بشكل صحيح.
6. تنظيم حزمة الكابلات
يجمع أسلاكًا متعددة تحت طبقة واقية موصلة واحدة.
7. التخصيص الخاص بالتطبيق
يمكن مراجعة القطر، وكثافة الجديلة، وبنية الخيوط، والطول، والتغليف.
| مادة | رقائق نحاسية مطلية بالقصدير وخيوط نايلون متعددة الشعيرات |
| بناء | جديلة خفيفة الوزن قابلة للتمدد |
| تغطية واقية | تغطية الضفائر الخاصة بالمشروع |
| مظهر قياسي | لون نحاسي معدني |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +125 درجة مئوية |
| قابلية الاشتعال | إطفاء ذاتي |
| فعالية الحماية | ≥75 ديسيبل (30 ميجاهرتز - 3 جيجاهرتز) لكل GB/T 30142-2013. |
| اللون القياسي | النحاس المطلي بالقصدير |
| وثائق الامتثال | RoHS، REACH |
| أداة القطع | مقص |
تحديد
رقم القطعة | العرض المسطح (W) | نطاق موسع (مم) | التعبئة والتغليف طول (م/بكرة) |
بوصة | mm | مين.(1) | الحد الأقصى (O) |
MBS-CFW-004-TC | 1/8 بوصة | 4 | 3 | 7 | 250 |
MBS-CFW-006-TC | 1/4 بوصة | 6 | 4 | 9 | 200 |
MBS-CFW-008-TC | 5/16 بوصة | 8 | 6 | 12 | 150 |
MBS-CFW-010-TC | 3/8 بوصة | 10 | 7 | 16 | 150 |
MBS-CFW-012-TC | نصف بوصة | 12 | 8 | 20 | 150 |
MBS-CFW-015-TC | 5/8 بوصة | 15 | 10 | 23 | 100 |
MBS-CFW-020-TC | 3/4 بوصة | 20 | 13 | 28 | 50 |
| 1” | 25 | 18 | 32 | 50 |
| 1-1/4 بوصة | 30 | 30 | 50 | 50 |
| 1-1/2 بوصة | 40 | 30 | 60 | 25 |
| 2” | 50 | 40 | 60 | 25 |
● ملاحظة: يشير النطاق الموسع إلى القدرة الهندسية، وليس إلى نقطة التشغيل المستمرة المفضلة. يؤدي اختيار نطاق توسع قريب من الحد الأقصى إلى زيادة فتحات الجدائل، وتقليل تغطية السطح، وتقصير طول التركيب.
التطبيقات النموذجية
الأجهزة الإلكترونية ومعدات الاختبار
يحمي كابلات الإشارة منخفضة المستوى حيث يجب تقليل وزن المعدن الإضافي وصلابته إلى الحد الأدنى.
الاتصالات والربط البيني للبيانات
يضيف تغطية موصلة حول حزم الإشارات المدمجة في الحاويات ذات المساحة المحدودة.
الروبوتات والأتمتة خفيفة الوزن
يحمي هذا الجهاز أسلاك التحكم والتغذية الراجعة المتحركة مع الحفاظ على مرونة الكابل.
نماذج أولية لمعدات الفضاء الجوي والمعدات المتنقلة
يدعم تطوير أحزمة الأمان التي تراعي الوزن، وذلك رهناً بمراجعة المواد والامتثال الخاصة بالمشروع.
المعدات الطبية والمخبرية
يساعد على فصل أسلاك الإشارة الحساسة عن مصادر الضوضاء الكهربائية القريبة؛ ويظل الامتثال النهائي للمعدات مطلوبًا.
ابدأ بتحديد نطاق قطر الكابل، والحد الأقصى المسموح به للوزن والحجم، والمرونة المطلوبة، ونطاق التردد، وأداء التجميع المستهدف. تأكد من تغطية الجديلة المركبة، وطريقة التأريض، وواجهة الموصل أو الغلاف، وعدد دورات الانحناء، والتعرض للعوامل البيئية. يُختار جديلة رقائق النحاس بشكل أساسي لمرونتها وخفة وزنها؛ أما التطبيقات التي تتطلب تيار تأريض عالٍ، أو مقاومة منخفضة جدًا، أو أقصى قدر من المتانة الميكانيكية، فقد يكون من الأنسب استخدام MBS-TC.
التخصيص متاح
الحجم والتغطية - قطر الجديلة وكثافتها متطابقة مع حزمة الكابلات المثبتة
بنية الخيوط - يمكن تقييم نوع خيوط الرقائق المعدنية وبنية الخيوط الداعمة.
أطوال القطع والتجميعات - أطوال المشاريع وإعدادات الإنهاء المختارة متاحة بالاتفاق.
التعريف والتغليف - يمكن تخصيص الملصقات والبكرات والأكياس والمجموعات والتغليف ذي العلامات التجارية الخاصة.
قد تتوفر وثائق مواد أخرى خاصة بلوائح RoHS أو REACH أو غيرها من اللوائح المتعلقة بالبنية المعتمدة. يجب تحديد فعالية الحماية ومقاومتها وفقًا لطريقة وتكوين عينة متفق عليهما فقط. لا يُعد المنتج بحد ذاته شهادةً لمجموعة الكابلات للاستخدام في مجالات التوافق الكهرومغناطيسي، أو الفضاء، أو الطب، أو غيرها من الاستخدامات الخاضعة للتنظيم. يجب التأكد من توافقها مع اللحام، والضغط، والتعرض للعوامل البيئية.
التحقق من الخيوط الموصلة - يتم فحص هوية الخيوط المعدنية ومظهرها وحالتها عند الاستلام.
مراقبة جودة الضفائر - يتم فحص التغطية والتمدد والخيوط المكسورة وتناسق السطح.
فحوصات الوزن والأبعاد - يتم التحقق من الحجم الاسمي والطول ومعايير الكتلة المتفق عليها.
فحص الإفراج الوظيفي - يمكن تحديد فحوصات الاستمرارية أو المقاومة جنبًا إلى جنب مع مراجعة الملصق والتغليف النهائية.
01. كيف يختلف جديل رقائق النحاس عن جديل أسلاك النحاس المطلية بالقصدير؟
تتميز صناعة رقائق النحاس عموماً بأنها أخف وزناً وأكثر مرونة؛ وعادة ما يفضل استخدام جديلة أسلاك النحاس المطلية بالقصدير من أجل الربط القوي والإنهاء ومسارات التيار العالي.
02. هل يمكن لحام هذا الغلاف مباشرة؟
يعتمد ذلك على بنية الرقائق المعدنية والخيوط وطلاءها. تأكد من عملية الإنهاء المقصودة قبل الاختيار.
03.هل سيؤدي التوسع إلى تقليل تغطية الحماية؟
نعم. عندما يتمدد الجديل على قطر أكبر، يمكن أن تتغير زاوية التغطية والتغطية البصرية.
يرجى إرسال نطاق قطر الكابل، ونطاق التغطية المستهدفة، ونطاق التردد، وطريقة التأريض، والبيئة، والطول النهائي، والكمية السنوية. ستقوم شركة MJ FLEX بمراجعة تصميم الحماية وتقديم عينة أو عرض سعر.
