لماذا تختار غلاف الحماية ذاتي الإغلاق MBS-CFW-S؟
• أضف طبقة حماية إلى الأحزمة المكتملة.

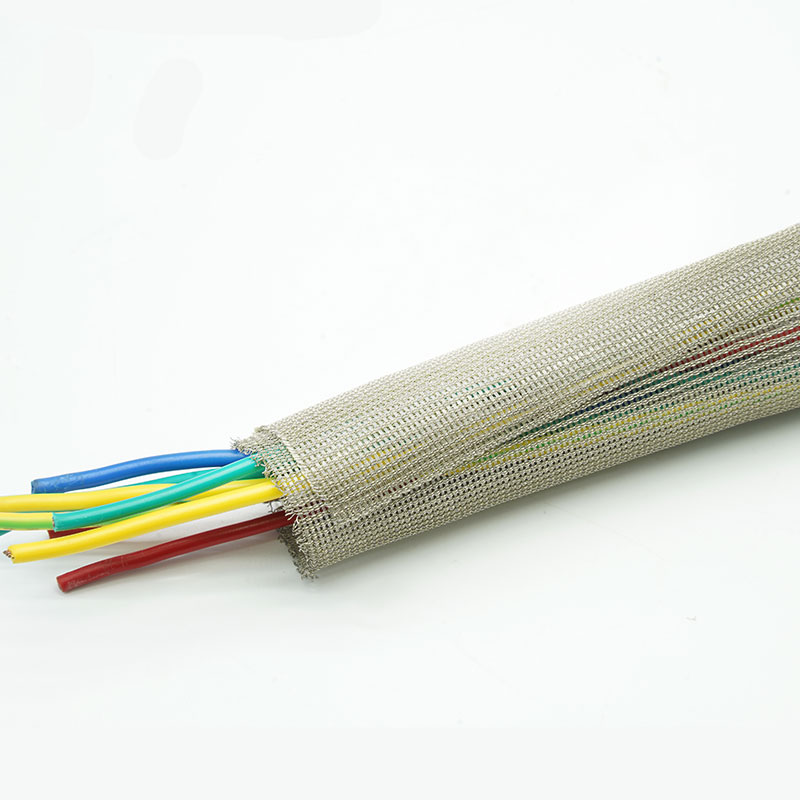

يتم تركيب الهيكل المنفصل حول الكابلات والفروع والموصلات المنتهية.
• تقليل الوزن والحجم الزائدين
توفر خيوط رقائق النحاس جديلة موصلة خفيفة الوزن للتجميعات المدمجة.
• حافظ على سهولة الوصول إلى الأسلاك
يمكن فتح منطقة التداخل ذاتية الإغلاق محليًا للفحص وإضافة الكابلات والإصلاح.
• الحفاظ على التوجيه المرن
تتبع الجديلة مسارات منحنية وحزم غير منتظمة دون وجود قناة معدنية صلبة.

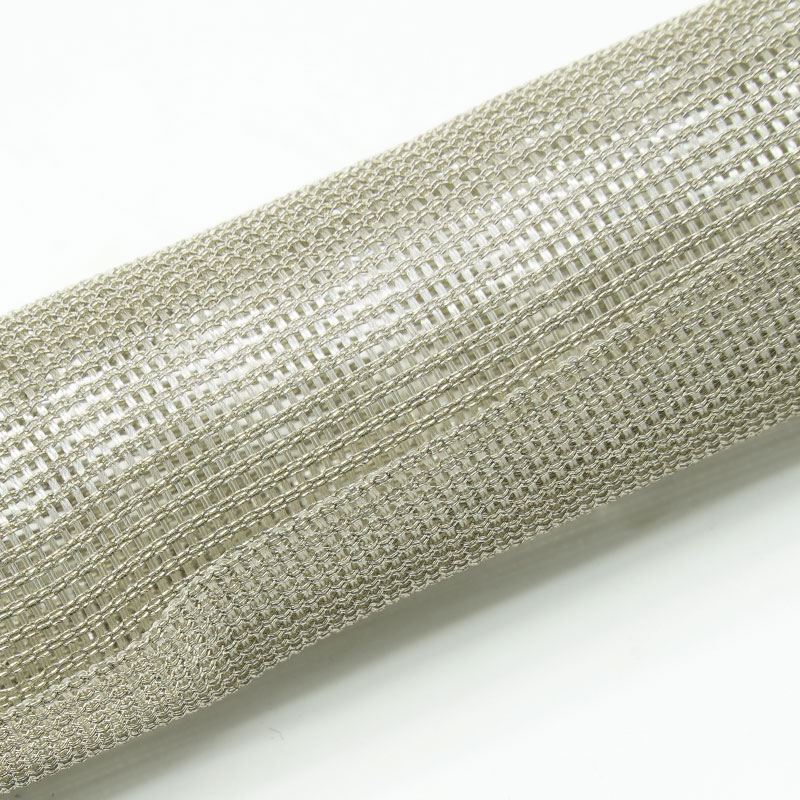

1. خيوط من رقائق النحاس الموصلة

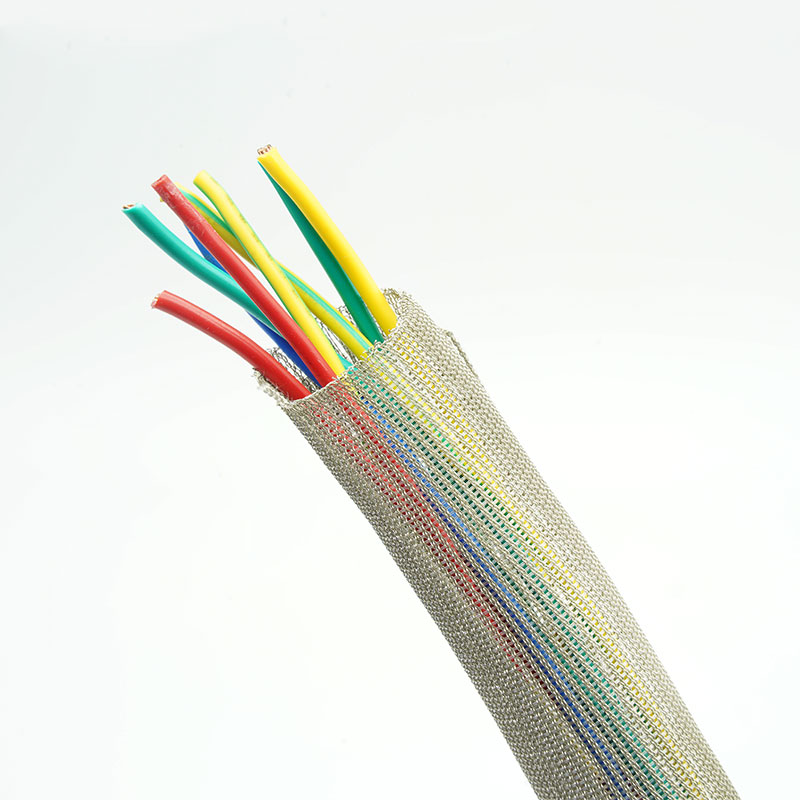

يُنشئ طبقة حماية خفيفة الوزن حول حزم الكابلات.

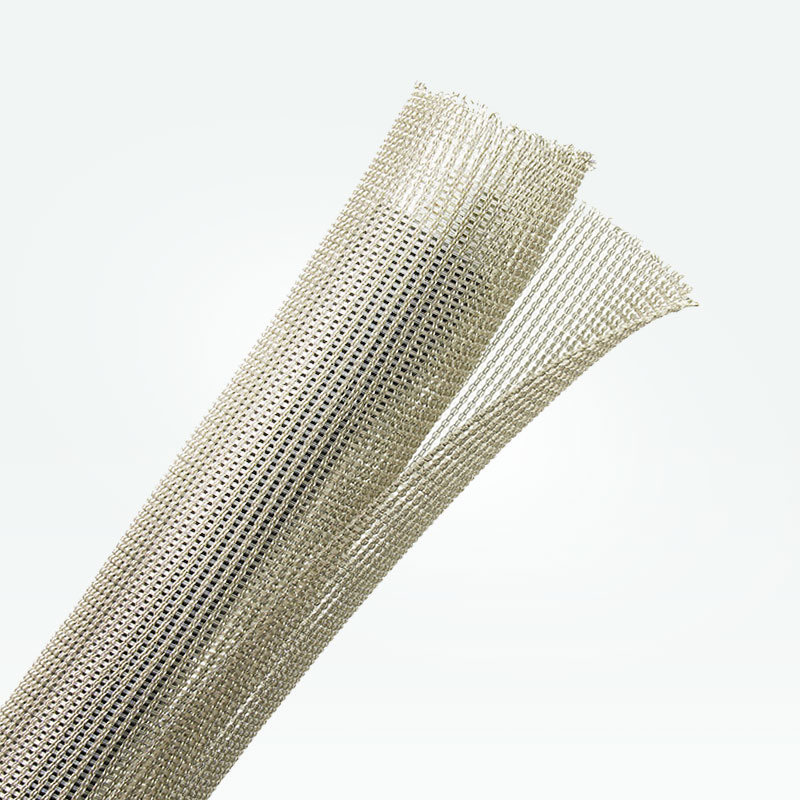

2. تصميم مقسم ذاتي الإغلاق
يدعم التركيب من الجانب والتغطية التلقائية الشاملة.
3. تصميم قابل للتحديث

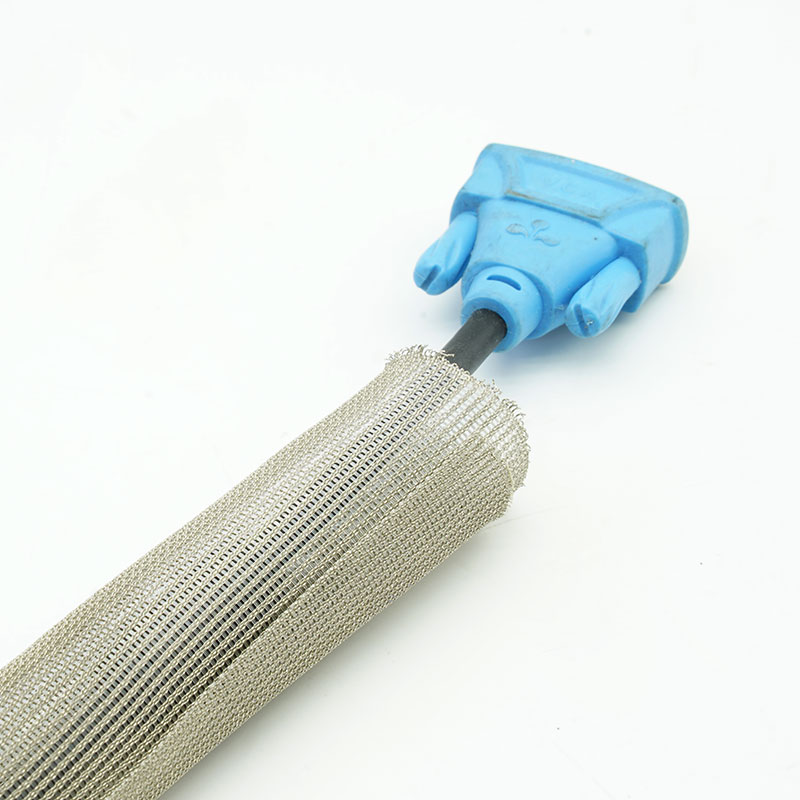

يركب على الأسلاك الموجودة دون الحاجة إلى إزالة الموصل.
4. هيكل مضفر مرن
يتوافق مع الانحناءات والتغيرات المعتدلة في قطر الحزمة.
5. دعم الحماية من التداخل الكهرومغناطيسي وتداخل الترددات الراديوية
يساعد في التحكم في التداخل المشع عند تأريضه وإنهائه بشكل صحيح.
6. نقاط تفرع يسهل الوصول إليها
يسمح بفتح محلي لمخارج الكابلات والصيانة.
7. تصميمات الضفائر المخصصة
يمكن مراجعة الحجم والتغطية والتداخل والطول والتغليف لمشاريع تصنيع المعدات الأصلية.
| مادة | رقائق نحاسية مطلية بالقصدير وخيوط نايلون متعددة الشعيرات |
| بناء | ضفيرة منقسمة ذاتية الإغلاق |
| تغطية واقية | تغطية خاصة بالمشروع |
| مظهر قياسي | لون نحاسي معدني |
| تداخل | ≥35% |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +125 درجة مئوية |
| قابلية الاشتعال | إطفاء ذاتي |
| فعالية الحماية | ≥75 ديسيبل (30 ميجاهرتز - 3 جيجاهرتز) لكل GB/T 30142-2013. |
| اللون القياسي | النحاس المطلي بالقصدير |
| وثائق الامتثال | RoHS، REACH |
| أداة القطع | مقص |
| تنسيق الخدمة | لفائف أو أطوال مقطوعة |
تحديد
رقم القطعة | ID (مم) | OD (مم) | عرض الانتشار (مم) | التعبئة والتغليف طول (م/بكرة) |
|
MBS-CFW-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-CFW-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-CFW-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
التطبيقات النموذجية
الآلات الإلكترونية
يحمي أسلاك الإشارة منخفضة المستوى حيث يجب تقليل وزن وصلابة الدرع الإضافي إلى الحد الأدنى.
الروبوتات والأتمتة
يقوم بلف كابلات التغذية الراجعة والتحكم بالقرب من المحركات والمحركات مع الحفاظ على إمكانية الوصول للصيانة.
معدات الاتصالات
يضيف تغطية موصلة حول حزم البيانات والإشارات المدمجة في الحاويات المزدحمة.
الأنظمة الإلكترونية للمركبات
تحديثات لحماية الأسلاك المساعدة وأسلاك الاتصالات بالقرب من مصادر الضوضاء الكهربائية.
المعدات الطبية والمخبرية
يساعد على فصل كابلات الإشارة الحساسة عن التداخل القريب؛ ولا يزال التحقق النهائي من التوافق الكهرومغناطيسي للمعدات مطلوبًا.
حدد الحد الأدنى والحد الأقصى لقطر الحزمة، والتداخل المطلوب، ونطاق التردد المستهدف، وطريقة التأريض المُعتمدة. حدد أيضًا نصف قطر الانحناء، وعدد دورات الانحناء، والفروع، والموصلات، والتعرض البيئي. يُختار جديل رقائق النحاس بشكل أساسي لخفة وزنه ومرونته؛ أما التطبيقات التي تتطلب مسار ربط قويًا، أو مقاومة أقل، أو سعة تيار أعلى، فينبغي تقييمها وفقًا لمعيار MBS-TC-S.
التخصيص متاح
الحجم الاسمي والتداخل - متطابق مع نطاق الحزمة الفعلي وهدف التغطية.
كثافة الجديلة وبنية الخيوط - تم تعديلها لتناسب أولويات المرونة والوزن والحماية.
قطع الأطوال وتجهيز الفروع - تتوفر قطع خاصة بالمشروع بعد مراجعة الرسم.
التعريف والتغليف - تتوفر الملصقات والبكرات والمجموعات والتغليف الأصلي حسب الاتفاق.
قد تتوفر وثائق RoHS وREACH للتصميم المعتمد. يجب تحديد فعالية الحماية والمقاومة ودرجة الحرارة وعمر الانحناء فقط وفقًا لطريقة اختبار متفق عليها وتكوين عينة محدد. يعتمد الامتثال النهائي لمعايير التوافق الكهرومغناطيسي على مجموعة الكابلات الكاملة، بما في ذلك التداخل والوصلات والتأريض والإنهاء.
فحص هوية الخيوط - يتم التحقق من بنية خيوط رقائق النحاس وحالتها عند الاستلام.
فحص الجدائل والتداخل - تتم مراقبة اتساق التغطية، والخيوط المكسورة، وسلوك الإغلاق الذاتي.
التحقق من الأبعاد - يتم فحص الحجم الاسمي والتداخل والطول النهائي.
الإصدار الوظيفي - يمكن الاتفاق على فحوصات الاستمرارية أو المقاومة مع المراجعة النهائية للملصق والتغليف.
01. هل يمكن تركيبه بعد تركيب الموصلات؟
نعم. التصميم المنفصل يلتف حول الحزام الموجود من الجانب.
02. هل يؤثر التداخل على أداء الحماية؟
نعم. يمكن أن يؤدي التداخل غير الكافي أو غير المتناسق إلى خلق فجوات في الحماية، خاصة عند الانحناءات والفروع.
03.هل يمكن استخدامه كحزام تأريض؟
هو في الأساس غلاف واقٍ خفيف الوزن؛ استخدم هيكلًا من النحاس المطلي بالقصدير عندما تكون هناك حاجة إلى ربط قوي أو مسار تيار.
يرجى إرسال نطاق قطر الكابل، ونطاق التردد المستهدف، وطريقة التأريض، وبيئة التركيب، والطول النهائي والكمية. ستقوم شركة MJ FLEX بمراجعة التصميم وتقديم عينة أو عرض سعر مناسب.
