لماذا تختار غلاف الحماية من التداخل الكهرومغناطيسي ذاتي الإغلاق MBS-TC-S؟
• قم ببناء درع موصل موثوق به
يوفر الجديل النحاسي المطلي بالقصدير طبقة موصلة قوية حول تجميعات الكابلات الحساسة.
• التحديث دون إعادة توصيل الأسلاك
يتم تركيب البروفايل المنفصل ذاتي الإغلاق بعد أن تكون الموصلات والفروع موجودة بالفعل.
• دعم التأريض الموثوق
يمكن ربط الجديلة المعدنية بالأغطية الخلفية أو المشابك أو الحاويات المؤرضة باستخدام طرف توصيل مناسب.
• تحسين متانة الإنهاء
توفر طبقة القصدير مقاومة أفضل للأكسدة السطحية وقابلية أفضل للحام مقارنة بالنحاس العاري.

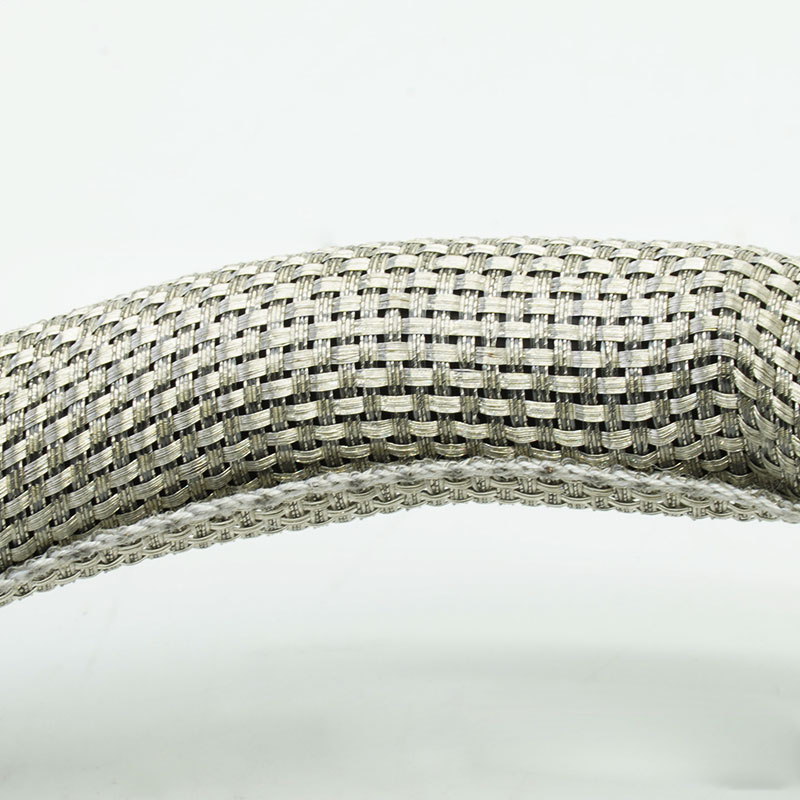

1. جديلة نحاسية مطلية بالقصدير
يجمع بين موصلية النحاس وسطح مطلي بالقصدير لحمايته.
2. هيكل ملتف ذاتي الإغلاق
يحافظ على التغطية الموصلة حول نطاق حزمة محدد.
3. تركيب المدخل الجانبي
يركب على الضفائر المكتملة دون إزالة الأطراف.
4. قدرة التأريض والربط
يدعم التوصيل ذو المقاومة المنخفضة بهياكل المعدات الموصلة.
5. هيكل معدني مرن
يتبع انحناءات الكابلات وتغيرات شكل الأسلاك.
6. دعم الحماية من التداخل الكهرومغناطيسي والتداخل الراديوي
يساعد على تقليل التداخل الإشعاعي في التجميعات المصممة بشكل صحيح.
7. تكوينات موصلة مخصصة
يمكن مراجعة قطر السلك، والتغطية، والتداخل، والحجم، والطول النهائي.
| مادة | نحاس مطلي بالقصدير و PPS |
| بناء | جديلة معدنية مقسمة ذاتية الإغلاق |
| تغطية واقية | تغطية الضفائر الخاصة بالمشروع |
| مظهر قياسي | لون نحاسي معدني |
| تداخل | ≥35% |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +125 درجة مئوية |
| قابلية الاشتعال | إطفاء ذاتي |
| فعالية الحماية | ≥75 ديسيبل (30 ميجاهرتز - 3 جيجاهرتز) لكل GB/T 30142-2013. |
| اللون القياسي | لون فضي طبيعي |
| وثائق الامتثال | RoHS، REACH |
| أداة القطع | مقص |
| تنسيق الخدمة | لفائف أو أطوال مقطوعة |
تحديد
رقم القطعة | ID (مم) | OD (مم) | عرض الانتشار (مم) | التعبئة والتغليف طول (م/بكرة) |
|
MBS-TC-006-TC-S | 6±2 | 8±2 | 29±3 | 100 |
MBS-TC-008-TC-S | 8±2 | 10±2 | 40±5 | 100 |
MBS-TC-010-TC-S | 10±2 | 12±2 | 50±5 | 100 |
| 13±2 | 13±2 | 63±5 | 100 |
| 16±2 | 16±2 | 77±5 | 50 |
| 19±2 | 19±2 | 93±5 | 25 |
| 25±2 | 25±2 | 122±5 | 25 |
| 32±2 | 32±2 | 156±5 | 25 |
| 38±2 | 38±2 | 185±5 | 25 |
التطبيقات النموذجية
أنظمة التحكم الصناعية
يتم توجيه كابلات الاستشعار والتشفير والاتصال بالقرب من المحركات والموصلات والمحركات الكهربائية.
إلكترونيات السيارات والمركبات الكهربائية
يضيف حماية فعالة لأسلاك الإشارة والاتصالات ذات الجهد المنخفض بالقرب من معدات التبديل.
الروبوتات ومعدات المؤازرة
يحافظ على التغطية الموصلة حول أسلاك التغذية الراجعة والتحكم التي تتطلب الوصول للصيانة.
إلكترونيات الطاقة وأنظمة الاختبار
يدعم توصيل الكابلات بالعلبة حول المحولات والمحولات الكهربائية ومعدات المختبرات.
توصيلات المعدات المؤرضة
يوفر غلافًا موصلًا مرنًا حيث تكون استمرارية الحماية والوصول الميكانيكي مهمين.
حدد نطاق الحزمة، والتغطية المطلوبة للتركيب، ونطاق التردد، ومقاومة أو هدف الربط، وطريقة الإنهاء. حدد هندسة الموصل، ونصف قطر الانحناء، والحركة، والتيار المتوقع، والبيئة. يعتمد أداء التدريع بشكل كبير على التلامس المحيطي المستمر، والتداخل، والتأريض؛ يجب تقييم الغلاف كجزء من مجموعة التوافق الكهرومغناطيسي الكاملة.
التخصيص متاح
الحجم الاسمي والتداخل - متطابق مع نطاق الحزمة الفعلي وهدف التغطية.
كثافة الجديلة وبنية الخيوط - تم تعديلها لتناسب أولويات المرونة والوزن والحماية.
قطع الأطوال وتجهيز الفروع - تتوفر قطع خاصة بالمشروع بعد مراجعة الرسم.
التعريف والتغليف - تتوفر الملصقات والبكرات والمجموعات والتغليف الأصلي حسب الاتفاق.
قد تتوفر بيانات اعتماد المواد، مثل RoHS وREACH، للتصميم المعتمد. تتطلب فعالية الحماية، ومقاومة التيار المستمر، وسعة التيار، ومقاومة التآكل، وأداء درجة الحرارة بيانات خاصة بالمنتج. يجب التحقق من التوافق الكهرومغناطيسي والكهربائي النهائي على جهاز العميل ونظام التوصيل الخاص به.
مراقبة المواد - يتم التحقق من هوية سلك النحاس المطلي بالقصدير وحالة سطحه.
فحص بنية الجدائل - تتم مراقبة التغطية وحالة الخيوط وتناسق التداخل.
فحص الإغلاق والملاءمة - يتم فحص أداء الإغلاق الذاتي على أقطار حزم نموذجية.
فحص الفصل الكهربائي - يمكن تحديد اختبار الاستمرارية أو المقاومة قبل التعبئة النهائية.
01. كيف ينبغي إنهاء الغلاف؟
استخدم طريقة ذات مقاومة منخفضة مناسبة لنطاق التردد، ويفضل أن تكون مع اتصال محيطي بالموصل أو الغلاف.
02.هل الجديلة ذاتية الإغلاق مناسبة للفروع؟
نعم. يمكن أن ينفتح محليًا حول مخارج الكابلات، ولكن يجب الحفاظ على التداخل واستمرارية التأريض.
03.هل له قيمة فعالية حماية عالمية؟
لا. تختلف النتائج باختلاف التردد والتغطية والقطر المُركّب والوصلات وجودة الإنهاء.
يرجى إرسال نطاق قطر الكابل، ونطاق التردد المستهدف، وطريقة التأريض، وبيئة التركيب، والطول النهائي والكمية. ستقوم شركة MJ FLEX بمراجعة التصميم وتقديم عينة أو عرض سعر مناسب.
