لماذا تختار غلاف الحماية ZEM-PZP ذو الخطاف والحلقة؟
• كابلات محمية طويلة وآمنة
يوفر السحاب إغلاقًا ميكانيكيًا مستمرًا يقاوم الفتح العرضي أثناء الاستخدام.
• تحديث الأسلاك الحالية
يُضيف تركيب المدخل الجانبي طبقة حماية دون إزالة المقابس أو إعادة بناء الأسلاك.
• الصيانة المخططة السريعة
يمكن للفنيين فتح سحاب الكم على طول المسار وإغلاقه مرة أخرى بعد الخدمة.
• محاذاة إغلاق التحكم
يساعد مسار السحاب المحدد في الحفاظ على شكل اللف المتكرر على طول مسارات الكابلات المستقيمة والمنحنية.

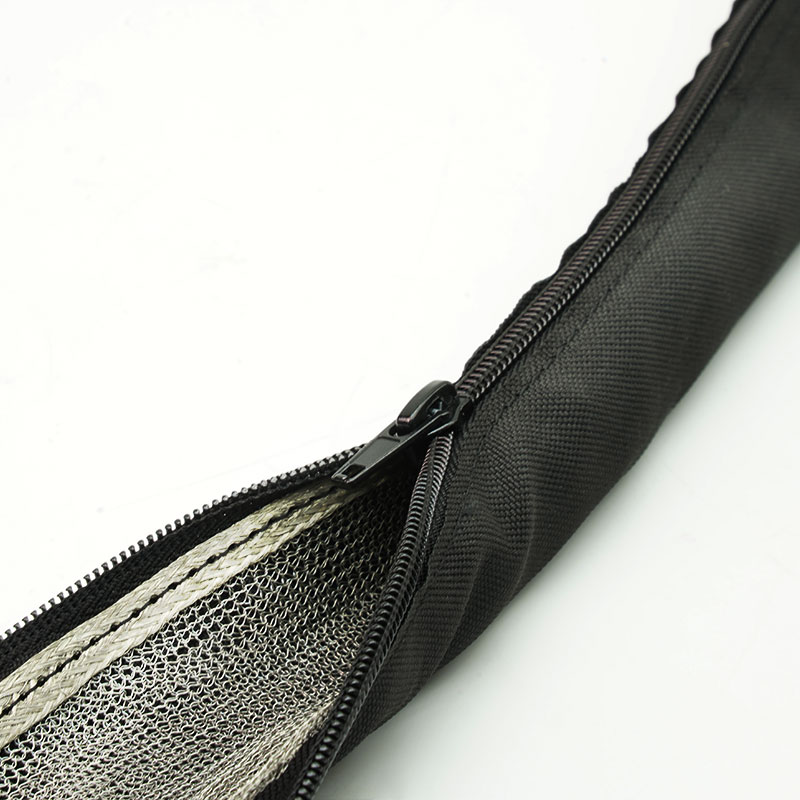

1. إغلاق بسحاب كامل الطول
يوفر فتحًا وإغلاقًا إيجابيًا ومتكررًا.

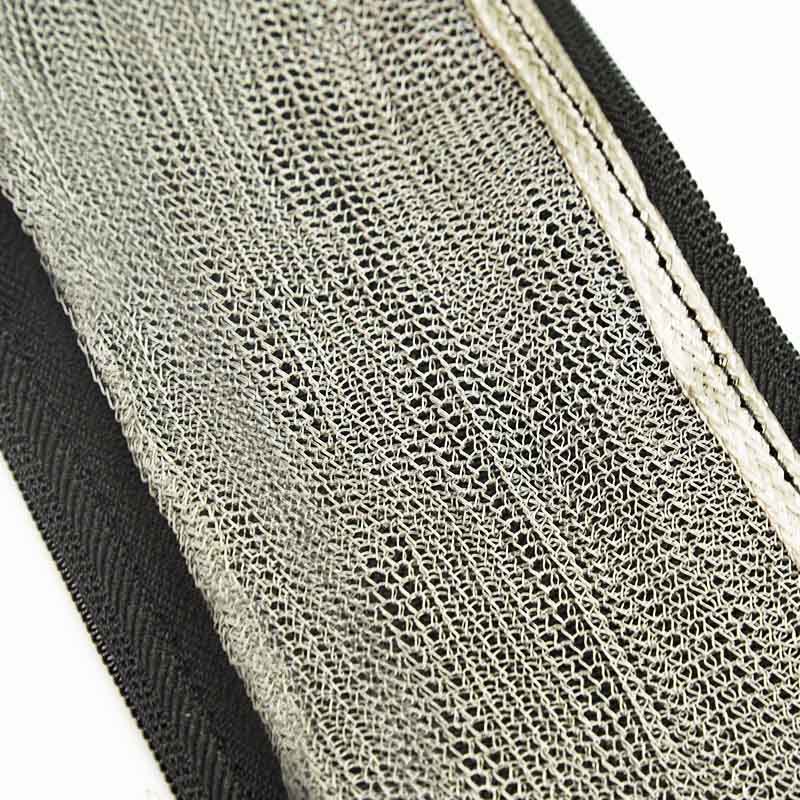

2. طبقة حماية موصلة متكاملة
يدعم التحكم في التداخل الكهرومغناطيسي والتداخل الراديوي عند تأريضه بشكل صحيح.

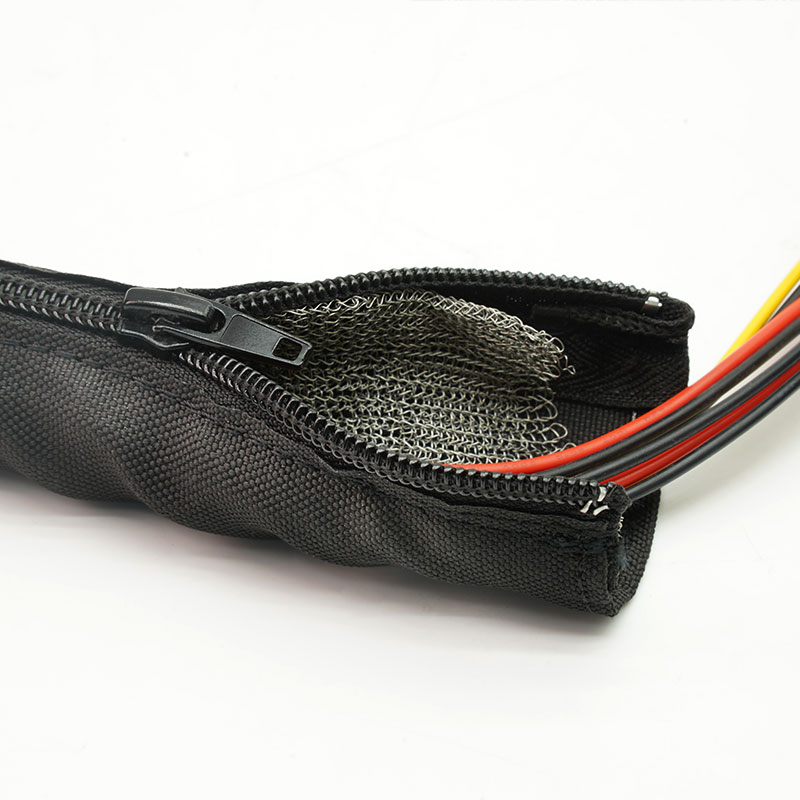

3. تركيب مدخل جانبي مُعدّل
يلتف حول الكابلات والموصلات المكتملة.
4. تأمين احتواء الكابلات
يحافظ على تنظيم مجموعات الأسلاك أثناء استخدام المعدات والتعامل معها.
5. توجيه مرن
يتبع الانحناءات والتغيرات المعتدلة في قطر الحزمة.
6. بناء صالح للاستخدام
يُتيح ذلك إجراء عمليات الفحص والاستبدال وإضافة الكابلات وفقًا للجدول الزمني.
7. تجميعات السحابات المخصصة
يمكن مراجعة القطر، وطبقة الحماية، واتجاه السحاب، والطول، والتغليف.
| بناء | غلاف قابل للفتح |
| مادة الأكمام | بوليستر |
| مادة السحاب | نايلون |
| مادة طبقة الحماية | النحاس المطلي بالقصدير |
| درجة حرارة التشغيل | -50 درجة مئوية ~ +150 درجة مئوية |
| قابلية الاشتعال | إطفاء ذاتي |
| فعالية الحماية | ≥75 ديسيبل (30 ميجاهرتز - 3 جيجاهرتز) لكل GB/T 30142-2013. |
| اللون القياسي | أسود |
| وثائق الامتثال | RoHS، REACH |
| أداة القطع | مقص |
| تنسيق الخدمة | أطوال مخصصة |
تحديد
رقم القطعة | ID (مم) | حزمة ديا (مم) | التعبئة والتغليف طول |
|
ZEW-PZP-015-BK | 15 | 10~15 | طول مخصص |
ZEW-PZP-020-BK | 20 | 16~20 | طول مخصص |
| 30 | 21~30 | طول مخصص |
| 40 | 31~40 | طول مخصص |
| 50 | 41~50 | طول مخصص |
| ZEW-PZP-060-BK | 60 | 51~60 | طول مخصص |
التطبيقات النموذجية
الآلات الصناعية
يحمي هذا الجهاز أسلاك التحكم والإشارة القابلة للاستخدام بالقرب من المحركات والمحركات وأجهزة التبديل.
معدات البيانات والاتصالات
يحتوي على مجموعات كابلات تتطلب حماية ونقل أو إضافة أو تغيير في المستقبل.
الروبوتات والأنظمة الآلية
يحمي أسلاك التغذية الراجعة والتحكم مع دعم الصيانة المخططة.
محطات البث والاختبار
يقوم بإنشاء أنوال محمية قابلة لإعادة الاستخدام للأنظمة التي يتم إعادة تكوينها بشكل دوري.
الإلكترونيات المساعدة للمركبات
توفر التحديثات تغطية واقية حول كابلات الاتصالات المتاحة وكابلات الإشارة ذات الجهد المنخفض.
قم بقياس الحزمة كاملةً، بما في ذلك الموصلات والفروع والقطر المحلي الأقصى. حدد نطاق التردد المستهدف، ومتطلبات الحماية، ونقاط التأريض، واتجاه السحاب، وتردد الفتح، وظروف الانحناء، والبيئة. اترك مساحة كافية لإغلاق السحاب دون ضغط الكابلات أو تحميلها بحمل جانبي زائد على الدرزة.
التخصيص متاح
حجم الغلاف وطبقة الحماية - متطابقة مع الحزمة والمرونة وهدف التوافق الكهرومغناطيسي.
مواصفات السحاب - يمكن تحديد اتجاه الانزلاق ونوع السحاب ولونه وبنية نهايته.
أطوال نهائية - تجميعات مقطوعة حسب الطلب لمناطق الآلات أو مجموعات الكابلات.
الملصقات والتغليف - الرموز الشريطية، وتحديد المشاريع، والمجموعات، وعلب الكرتون الخاصة بالمصنعين الأصليين متوفرة.
يجب تضمين الطبقة الموصلة، والسحاب، والخيط، والمادة الخارجية بدقة في أي مراجعة للأداء. قد تتوفر وثائق RoHS وREACH للمواد المعتمدة. تتطلب فعالية الحماية وتصنيفات درجة الحرارة ظروف اختبار محددة. مادة VEW-PZP القياسية ليست مقاومة للماء أو عازلة كهربائيًا.
التحقق من مادة الحماية - يتم فحص هوية الطبقة الموصلة وحالة السطح.
فحص تشغيل السحاب - يتم التحقق من حركة السحاب، ومحاذاته، وأمان نهايته.
التأكد من التركيب النهائي والاستمرارية - يتم إكمال الأبعاد والفحوصات الكهربائية المتفق عليها على القطع النهائية.
إصدار الطلب - تم تأكيد التوجيه والملصقات والكمية والتغليف.
01. لماذا نختار السحاب بدلاً من الشريط اللاصق؟
يوفر السحاب إغلاقًا ميكانيكيًا أكثر تحديدًا للمسافات الطويلة والتعامل؛ أما نظام الخطاف والحلقة فهو عادةً أسرع للوصول المتكرر.
02. هل يمكن تركيبه فوق الموصلات؟

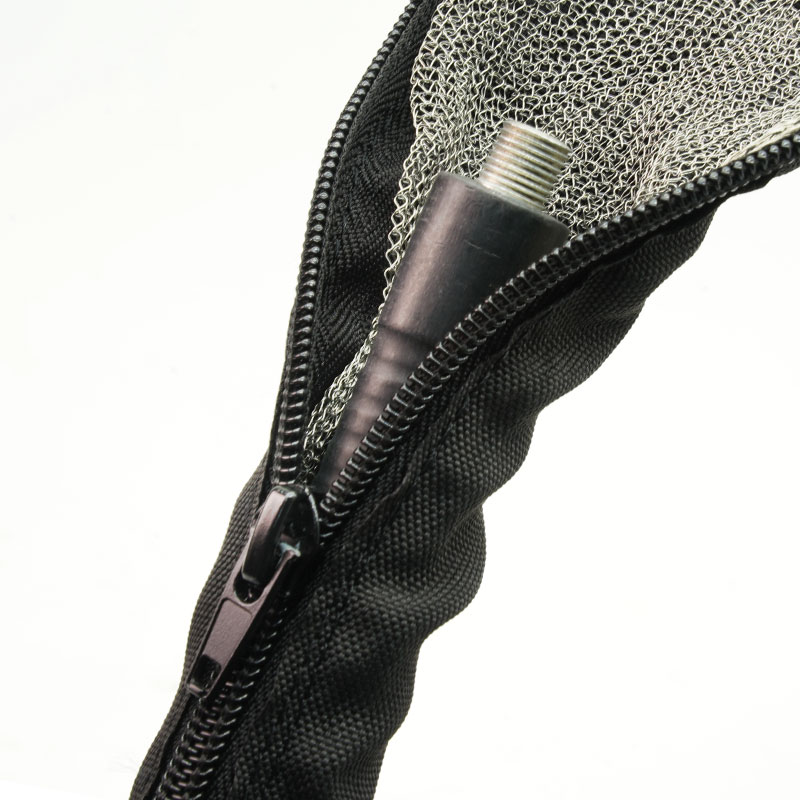

يتم تركيبه من الجانب، لذلك لا يحتاج الغلاف إلى المرور فوق الموصل.
03. هل يعيق السحاب عملية الحماية؟
يؤثر تصميم الإغلاق على استمرارية الدائرة. يجب التأكد من تداخل الموصلات وترتيب التأريض لتحقيق الأداء المطلوب.
يرجى إرسال نطاق قطر الكابل، ونطاق التردد المستهدف، وطريقة التأريض، وبيئة التركيب، والطول النهائي والكمية. ستقوم شركة MJ FLEX بمراجعة التصميم وتقديم عينة أو عرض سعر مناسب.
